Quy Trình Thay Thế Bảng Mạch Chính (PCB) Chi Tiết Từ A - Z

Bài viết này sẽ hướng dẫn bạn từng bước thay thế bảng mạch chính (PCB) chi tiết, từ việc tháo lắp, hàn bảng mạch mới đến cập nhật firmware và hiệu chỉnh thiết bị, giúp bạn thực hiện quy trình từ A đến Z một cách dễ dàng và hiệu quả.

Quy trình thay thế bảng mạch chính (PCB) chi tiết từ A - Z

Bước 1: Tháo vít

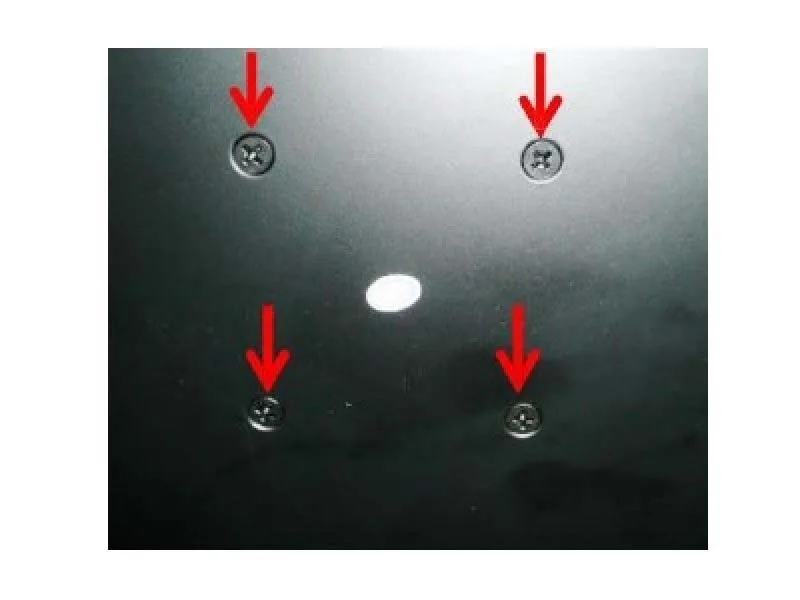

Tháo bốn vít trên tấm kim loại nằm bên dưới thiết bị Warthog.

Bước 2: Tháo vít và cáp bên trong

Cẩn thận tháo bốn vít như hình minh họa.

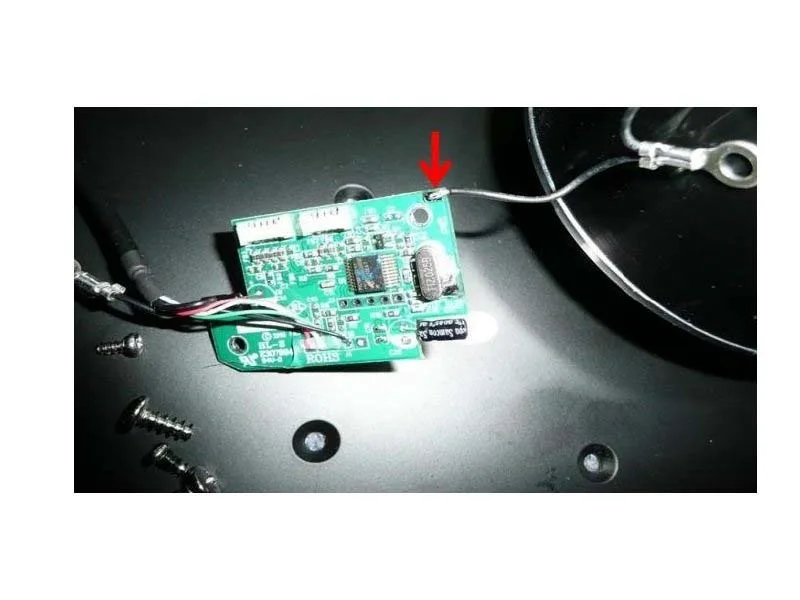

Ngắt kết nối hai cáp được hiển thị trong hình, đảm bảo không làm hỏng chúng. Bạn có thể sử dụng kìm dẹt để thao tác dễ dàng hơn.

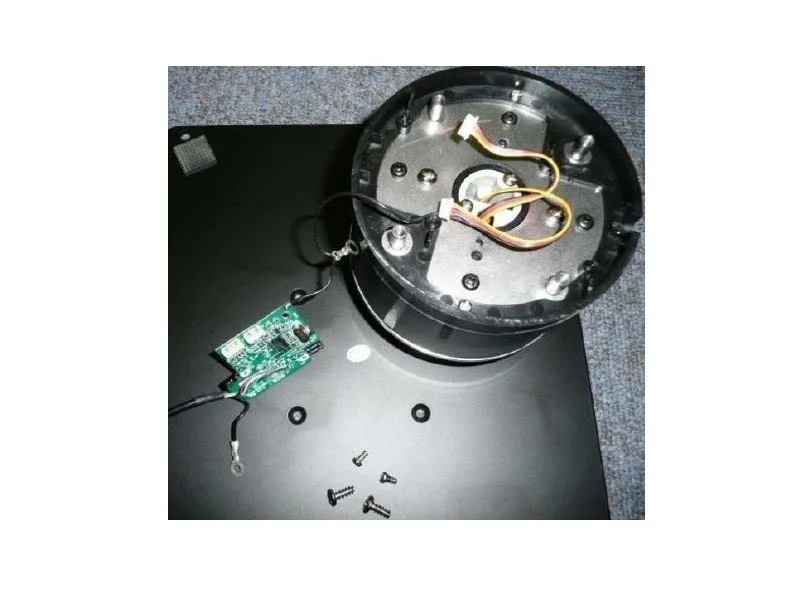

Bước 3: Tháo bảng mạch cũ

Sử dụng mỏ hàn để tháo bảng mạch cũ ra khỏi thiết bị và thay thế bằng bảng mạch mới.

Sau khi hoàn tất, lắp ráp lại sản phẩm.

Bước 4: Cập nhật firmware - Mở trình cập nhật

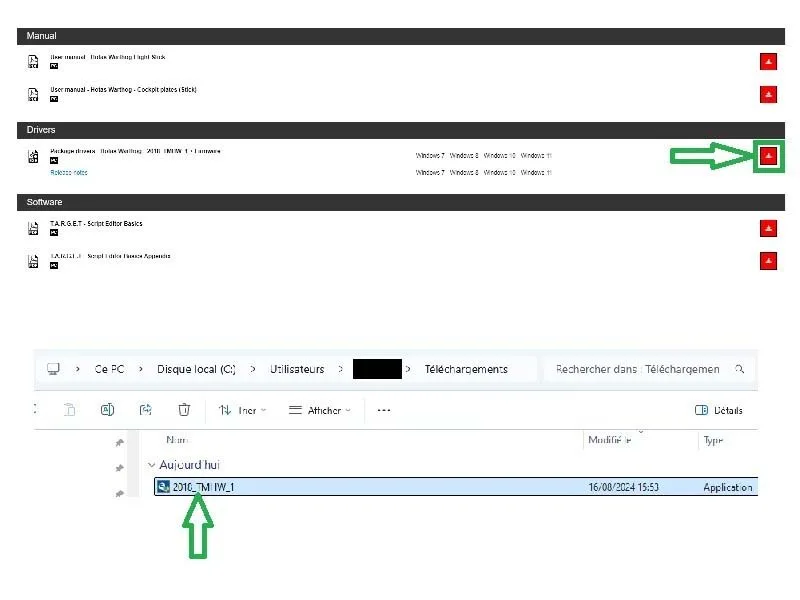

Kết nối Đế từ (Magnetic Base) có cần điều khiển với máy tính của bạn. Nếu chưa cài đặt driver, tải xuống và cài đặt driver của sản phẩm từ trang hỗ trợ Thrustmaster

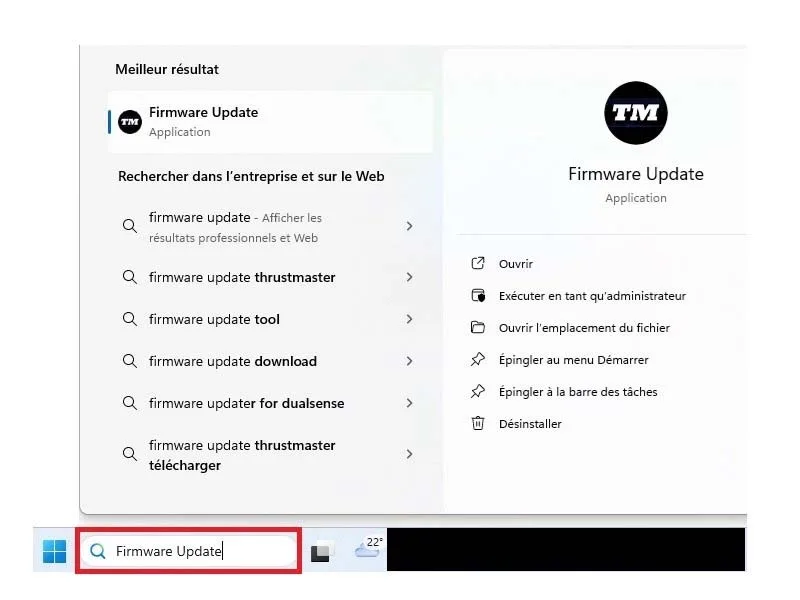

Mở phần mềm "Firmware Updater" bằng cách gõ tên này vào thanh tìm kiếm của Windows.

Bước 5: Cập nhật firmware

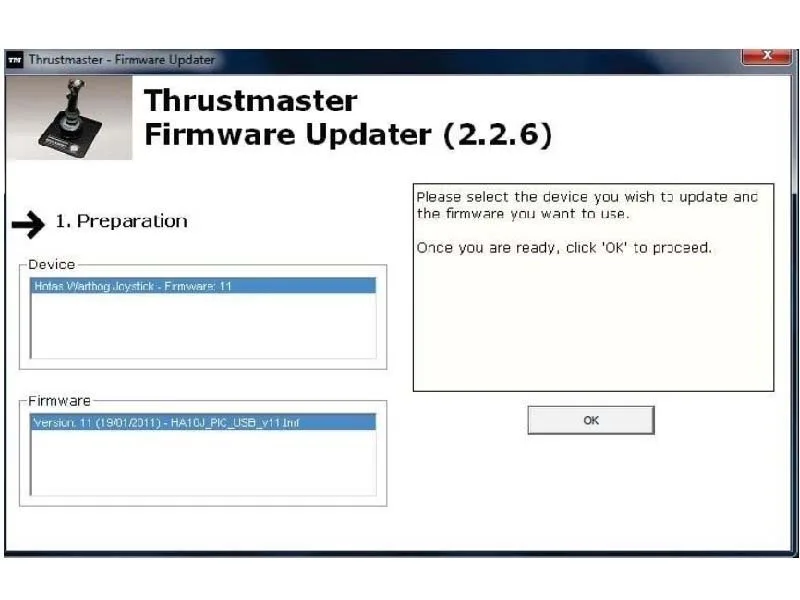

(Hình 1) Thiết bị của bạn sẽ hiển thị trong trình cập nhật firmware. Nhấn "OK" để bắt đầu cập nhật.

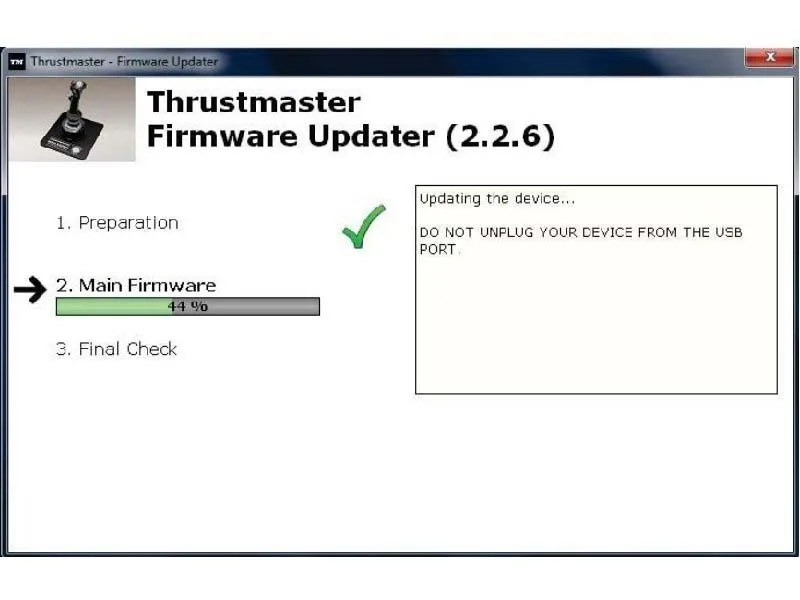

(Hình 2) Quá trình cập nhật đang diễn ra.

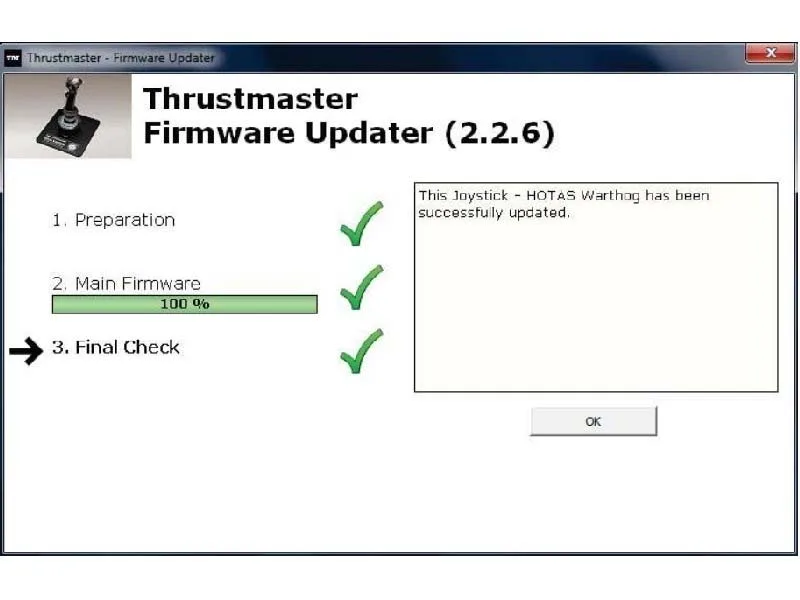

(Hình 3) Quá trình cập nhật đã hoàn tất! Đóng trình cập nhật firmware bằng cách nhấn vào mũi tên ở góc trên bên phải.

Bước 6: Hiệu chỉnh thiết bị - Tải phần mềm

(Hình 1) Bạn cần hiệu chỉnh lại thiết bị. Tải công cụ hiệu chỉnh từ liên kết sau: Thrustmaster Calibration Tool

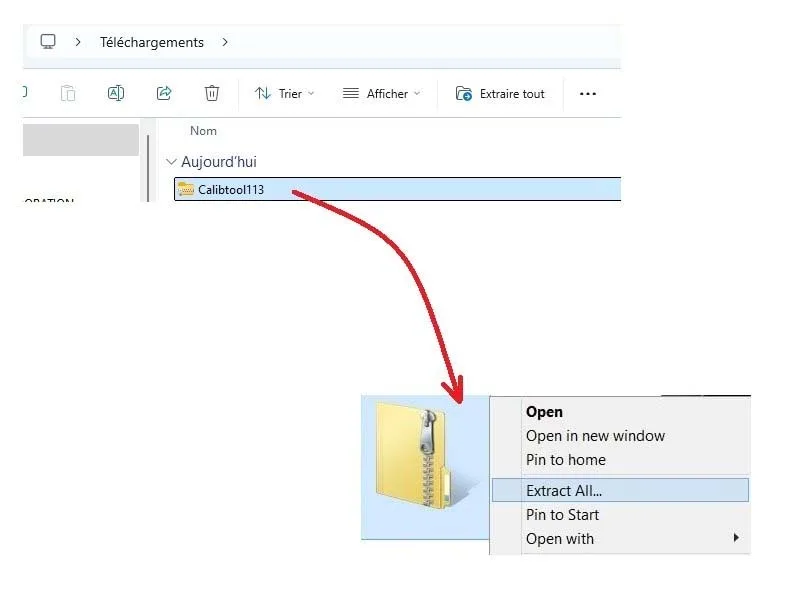

(Hình 2) Giải nén tệp đã tải xuống trên máy tính.

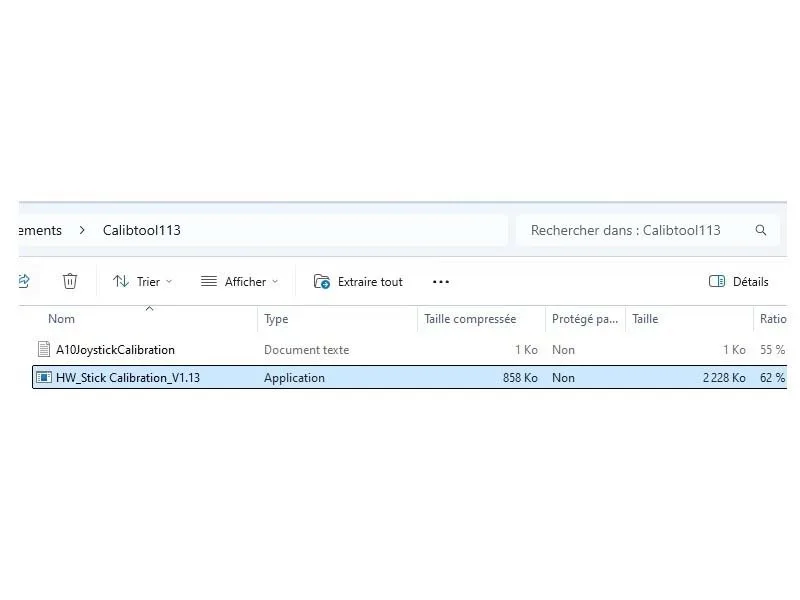

(Hình 3) Mở phần mềm hiệu chỉnh.

Bước 7: Hiệu chỉnh thiết bị

Phần mềm hiệu chỉnh sẽ hướng dẫn chi tiết từng bước. Đảm bảo rằng cần điều khiển Warthog Stick đã được kết nối với máy tính cùng với cần joystick tương thích.

Sau khi hoàn thành tất cả các bước trong công cụ hiệu chỉnhlà bạn đã hoàn tất quy trình rồi nhé! Bằng cách làm theo hướng dẫn này, bạn có thể thay thế và tối ưu hóa bảng mạch chính một cách dễ dàng và chính xác.
