Quy Trình Thay Bo Mạch Chủ Sony Vaio PCG-31311L Chi Tiết

Quy trình thay bo mạch chủ cho Sony Vaio PCG-31311L yêu cầu sự cẩn thận và tỉ mỉ để tháo rời các bộ phận như bàn phím, cáp ribbon và các kết nối quan trọng khác. Hướng dẫn dưới đây sẽ giúp bạn thực hiện từng bước một cách dễ dàng, từ việc tháo bàn phím đến việc giải phóng bo mạch chủ khỏi vỏ máy, để có thể thay thế bo mạch chủ một cách chính xác và an toàn.

Quy trình thay bo mạch chủ Sony Vaio PCG-31311L chi tiết

Bước 1: Tháo bàn Phím

• Bắt đầu với thiết bị đã tắt nguồn, đóng lại và úp mặt xuống.

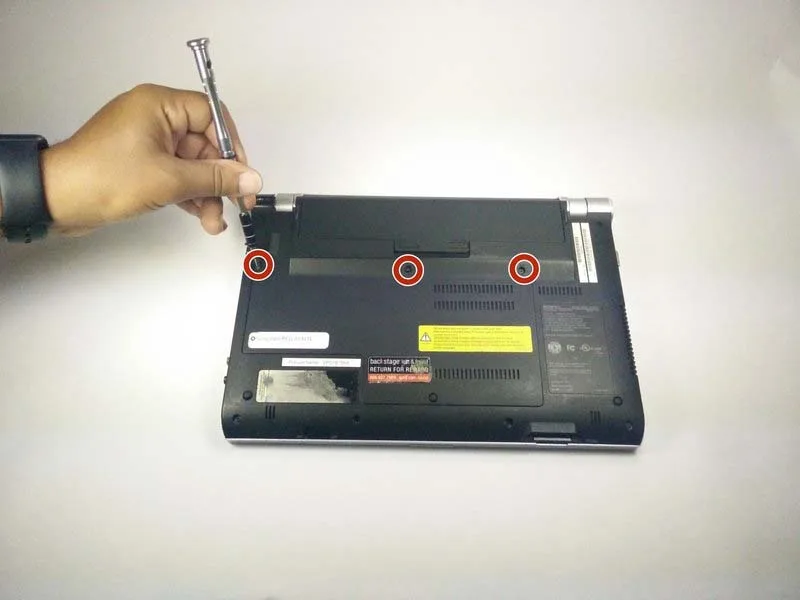

• Tìm 3 vít trên mặt dưới của máy và tháo ra, Những vít này không tách rời khỏi mặt dưới của máy.

Bước 2: Tháo mặt dưới

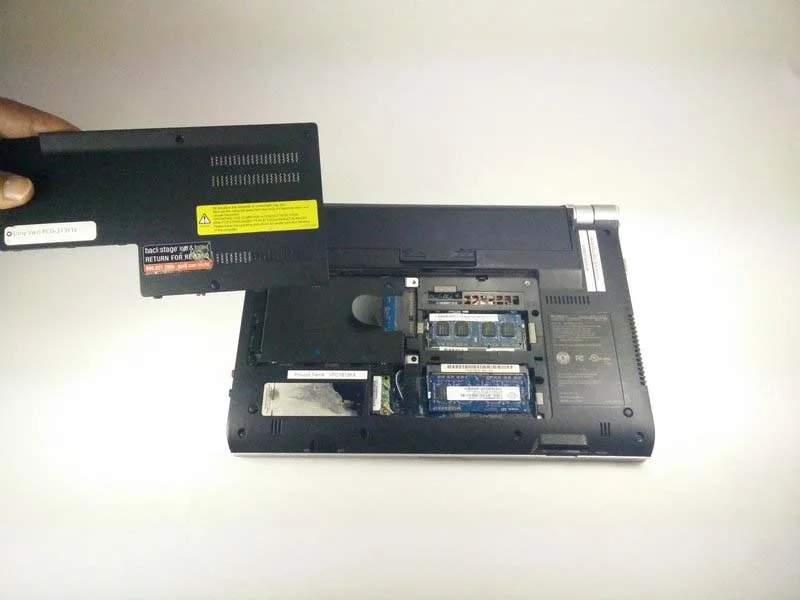

• Sử dụng công cụ mở bằng nhựa để nâng mặt dưới lên và tháo rời khỏi thiết bị.

Bước 3: Tháo vít "KB"

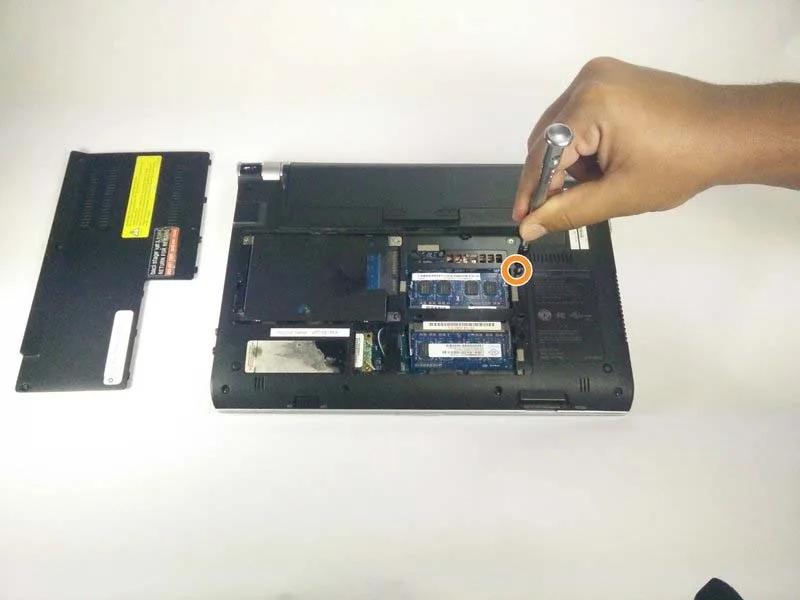

• Tìm và tháo vít có nhãn "KB" như trong hình minh họa.

Bước 4: Tháo bàn Phím

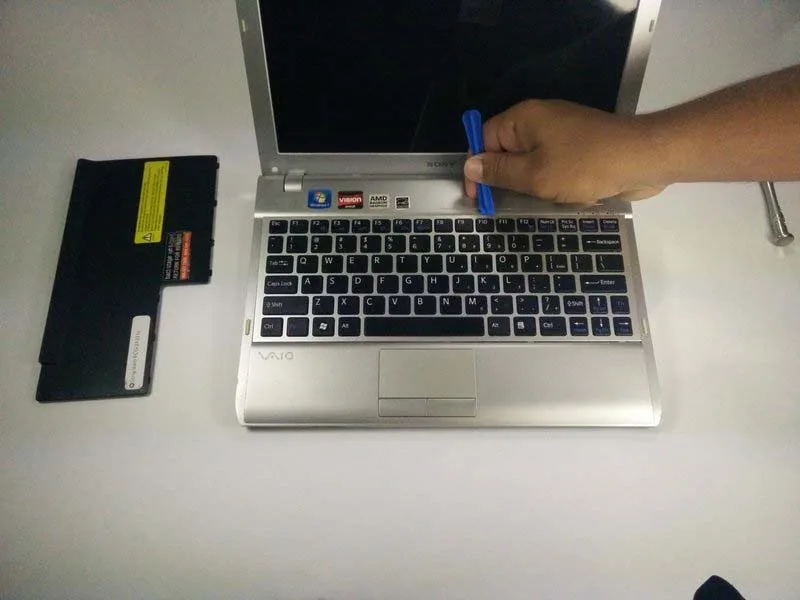

• Dùng công cụ mở nhựa để nâng các cạnh bàn phím ra khỏi khung máy.

Bước 5: Tách Ribbon Cable bàn Phím

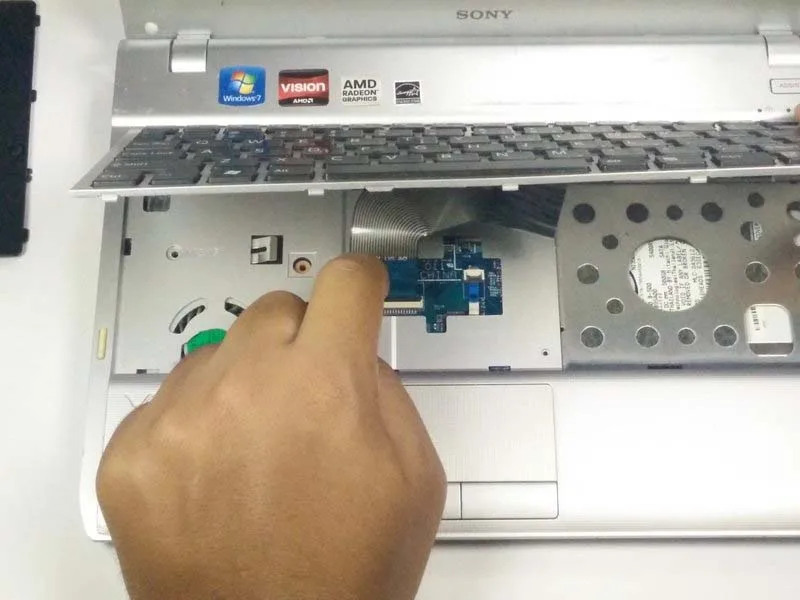

• Khi bàn phím đã được tách ra, nghiêng nó về phía trước để lộ ra cáp ribbon màu xanh.

• Đặt ngón tay lên tab đen và kéo lùi lại. Sau đó, nhẹ nhàng kéo cáp ribbon để tháo rời. Khi cáp ribbon đã được tháo, nâng bàn phím ra khỏi thiết bị.

Bước 6: Tháo cáp Ribbon kết nối bo mạch chủ

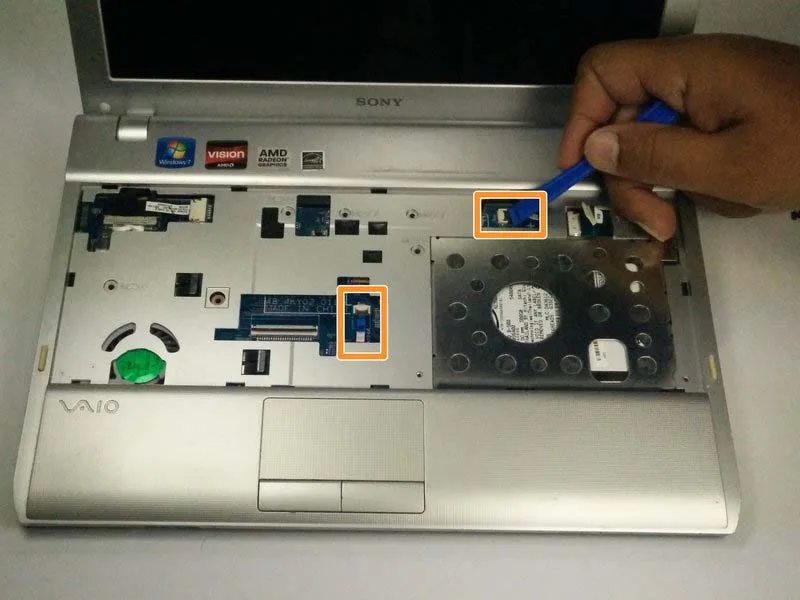

• Sử dụng công cụ mở nhựa để kéo lùi các cáp ribbon kết nối với bo mạch chủ.

• Dùng công cụ mở nhựa để bật các tab đen và rút các cáp ribbon còn lại.

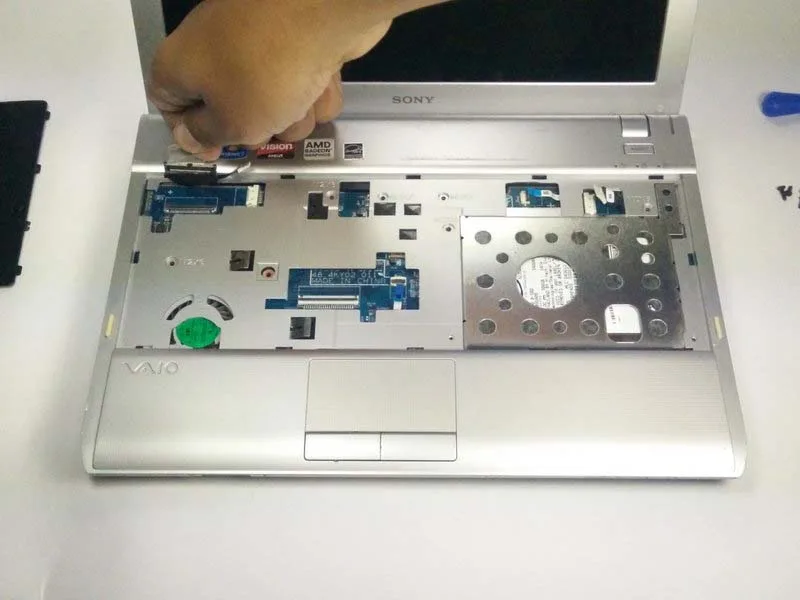

Bước 7: Tháo cáp LCD

• Tìm và tháo cáp ribbon LCD.

• Kéo lên và ra khỏi thiết bị để tháo cáp LCD.

Bước 8: Lật ngược Laptop

• Đóng máy và lật ngược lại.

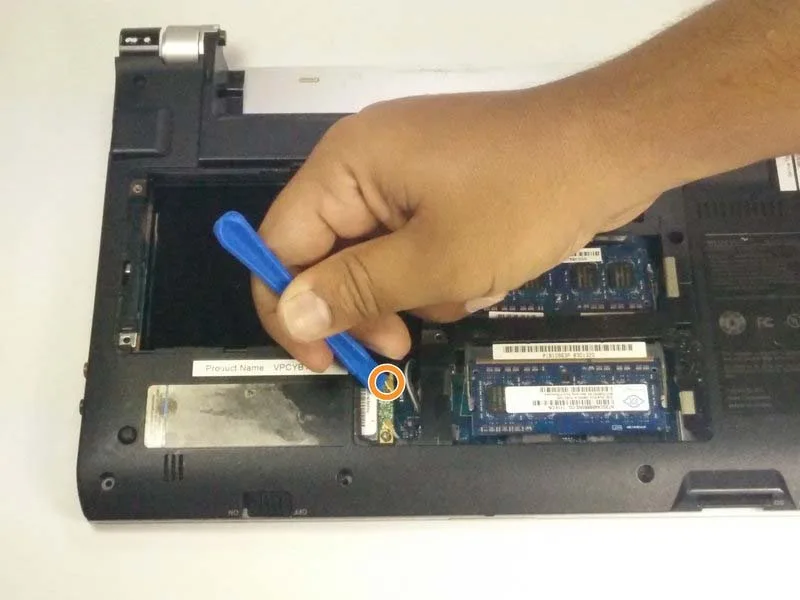

• Tìm thẻ mạng WiFi và sử dụng công cụ mở nhựa để nâng các kết nối.

Bước 9: Tháo các vít và bo mạch chủ

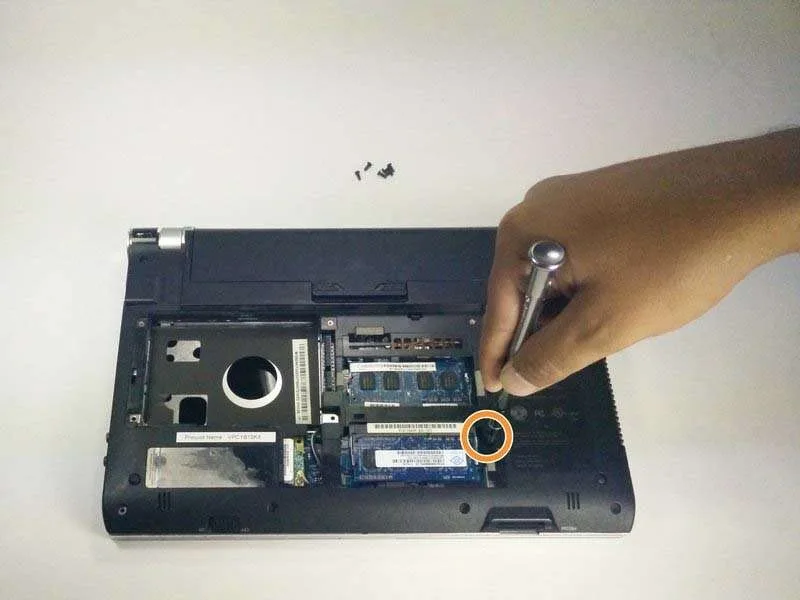

• Tìm và tháo 6 vít ở dưới đáy máy.

• Tháo vít cuối cùng ở trung tâm để giải phóng bo mạch chủ khỏi vỏ máy.
