Hướng Dẫn Cách Thay Bo Mạch PCB Epomaker Shadow-X Đơn Giản

Bo mạch in (PCB) là thành phần quan trọng trong bàn phím, giúp nhận tín hiệu nhấn phím và điều khiển hệ thống đèn LED. Nếu bàn phím gặp lỗi không nhận phím hoặc sự cố điện, bạn có thể cần thay thế PCB. Hãy làm theo hướng dẫn sau để thay thế PCB cho bàn phím Epomaker Shadow-X một cách an toàn.

Hướng dẫn cách thay bo mạch PCB Epomaker Shadow-X đơn giản

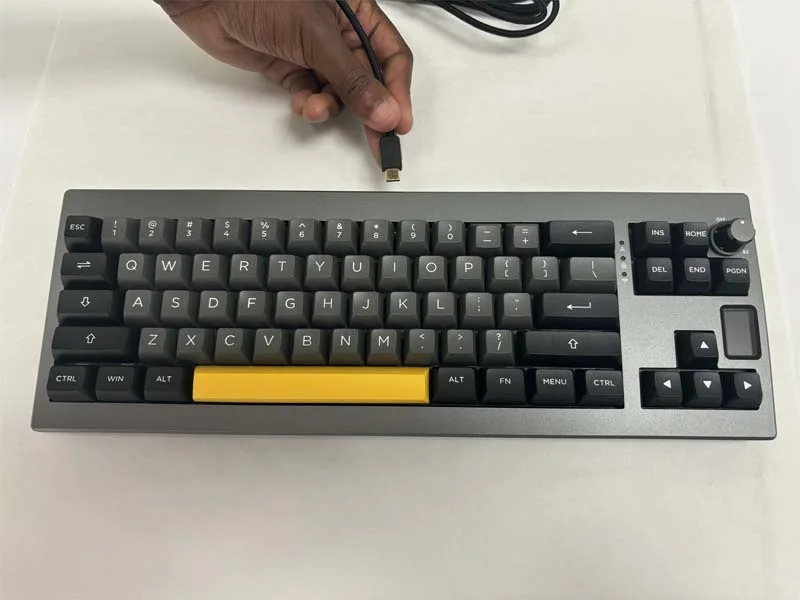

Bước 1: Tắt nguồn và chuẩn bị

• Tắt bàn phím và rút tất cả cáp kết nối.
• Đặt bàn phím trên bề mặt sạch, không có tĩnh điện, tránh gây hư hỏng linh kiện.
• Nếu có, hãy đeo vòng đeo tay chống tĩnh điện để bảo vệ bo mạch khỏi hư hại do tĩnh điện.

Bước 2: Tháo nắp phím và vỏ dưới

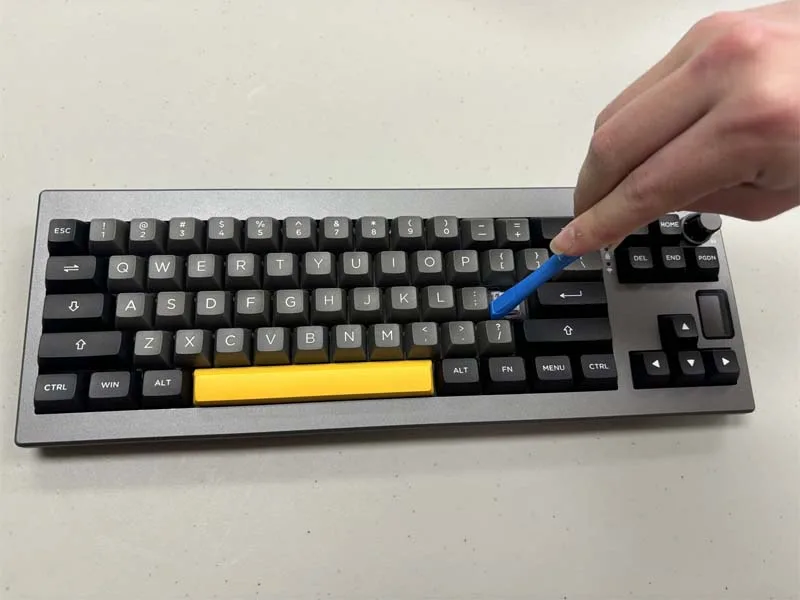

• Dùng dụng cụ gắp keycap (keycap puller) để tháo toàn bộ keycap ra khỏi bàn phím.

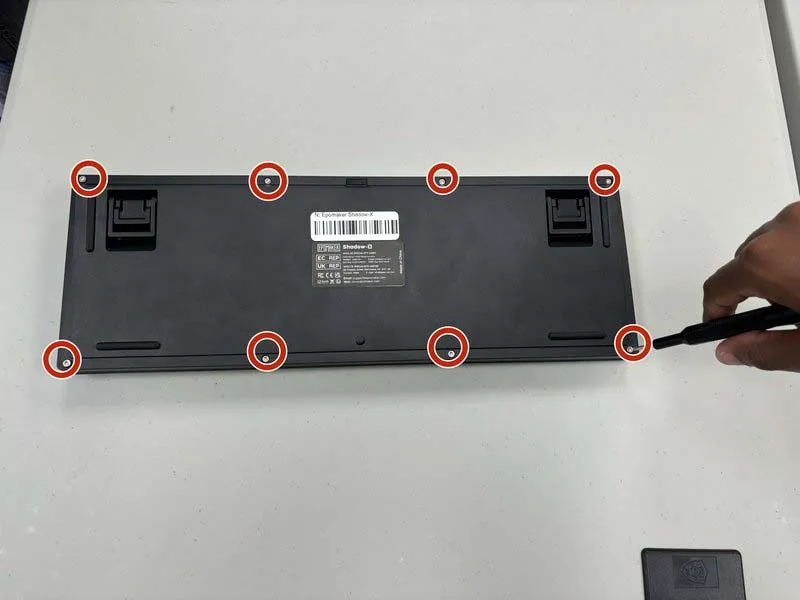

• Tháo 8 ốc lục giác cố định vỏ dưới của bàn phím.

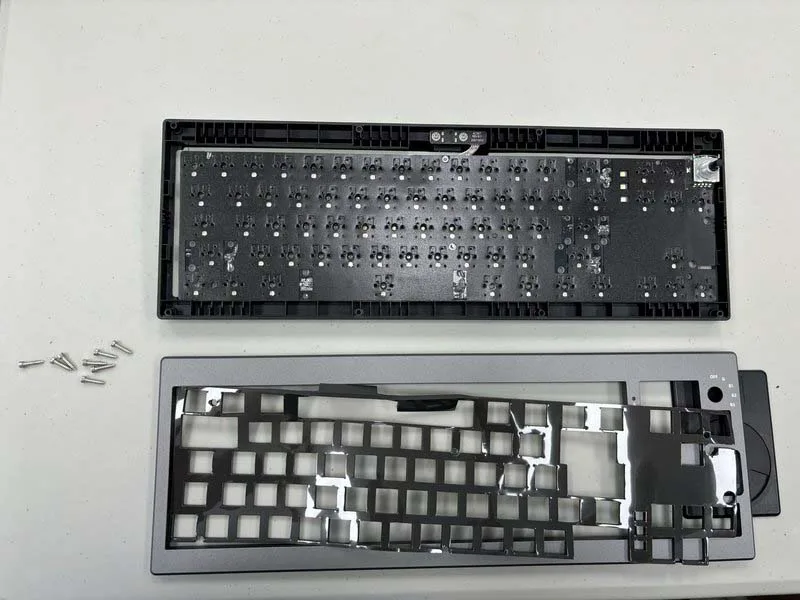

• Cẩn thận gỡ vỏ dưới ra khỏi thân bàn phím.

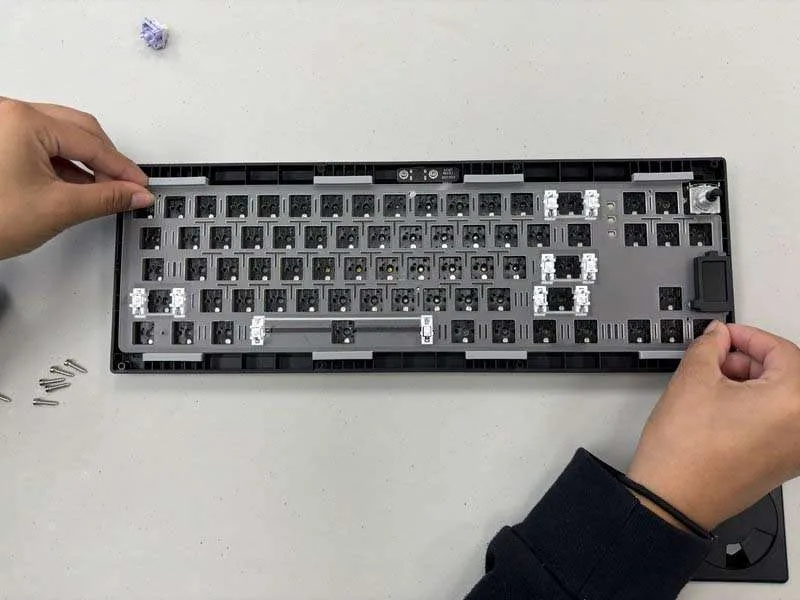

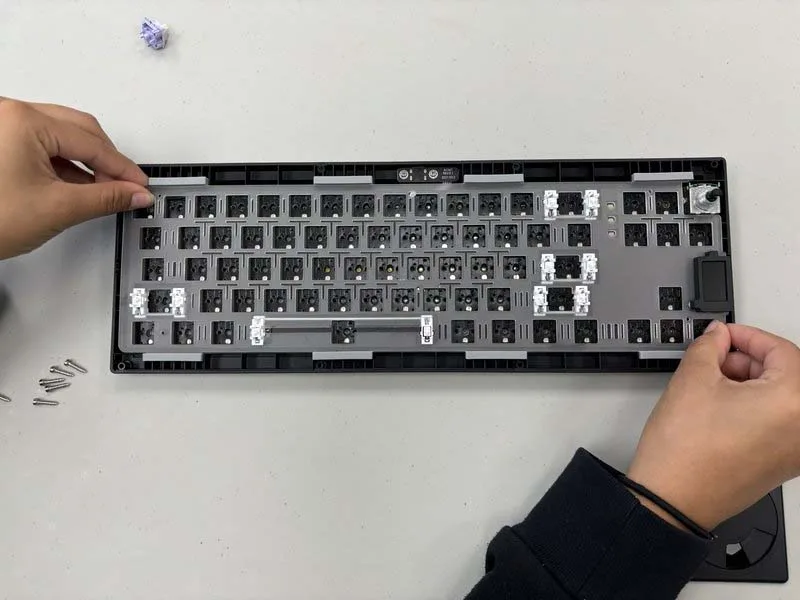

Bước 3: Tháo bo mạch PCB cũ

• Xác định vị trí bo mạch PCB, nằm bên dưới khung công tắc (switch plate).
• Ngắt kết nối tất cả dây cáp và đầu nối giữa PCB và các bộ phận khác.
• Tháo ốc vít hoặc kẹp giữ PCB trên khung bàn phím.
• Cẩn thận nhấc PCB ra khỏi vỏ, nếu có keo dính, hãy gỡ nhẹ xung quanh mà không làm hỏng linh kiện.

Bước 4: Lắp bo mạch PCB mới

• Đặt bo mạch PCB mới vào đúng vị trí trong bàn phím.
• Căn chỉnh các lỗ lắp và đầu nối sao cho khớp với khung bàn phím.
• Gắn lại cáp kết nối và ốc vít để cố định PCB.

Sau khi thay thế bo mạch, bạn có thể lắp lại keycap và kiểm tra xem bàn phím hoạt động bình thường chưa. Nếu có lỗi, hãy kiểm tra lại kết nối cáp và đảm bảo các ốc vít được siết chặt đúng cách. Việc thay thế PCB giúp bàn phím hoạt động ổn định hơn và khắc phục các vấn đề về tín hiệu phím hoặc LED.
