Cách Thay Thế Mạch PCB Nguồn Của Loa Behringer Eurolive B212D

Sau thời gian sử dụng, mạch PCB nguồn của loa Behringer Eurolive B212D có thể gặp sự cố, ảnh hưởng đến chất lượng âm thanh và hiệu suất hoạt động. Việc thay thế mạch PCB nguồn đúng cách không chỉ giúp khắc phục vấn đề mà còn kéo dài tuổi thọ của thiết bị. Bài viết này sẽ hướng dẫn bạn Cách Thay Thế Mạch PCB Nguồn Của Loa Behringer Eurolive B212D an toàn và hiệu quả.

Hướng dẫn cách thay thế mạch PCB nguồn của loa Behringer Eurolive B212D

Bước 1: Tháo hộp điện tử của Behringer Eurolive B212D

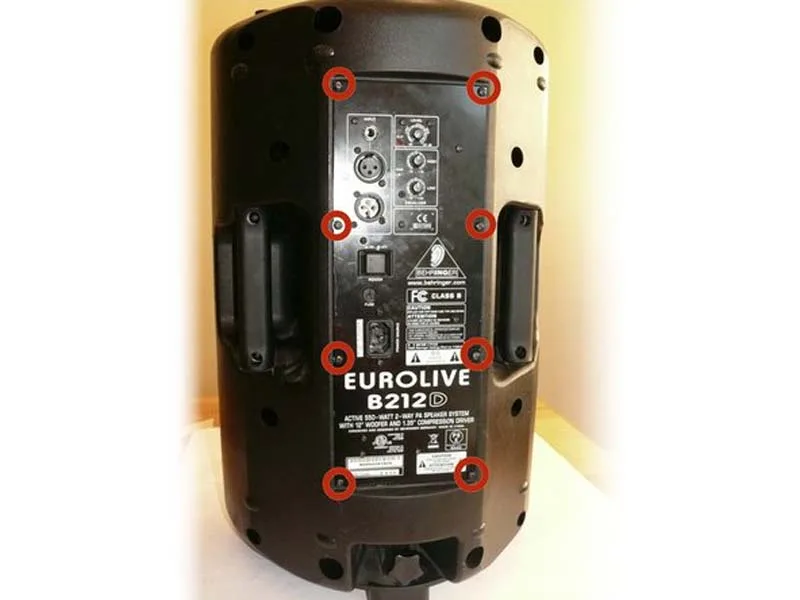

Lưu ý an toàn: Ngắt kết nối loa khỏi nguồn điện trước khi thực hiện. Tháo 8 ốc vít đầu Phillips từ mặt sau của loa.

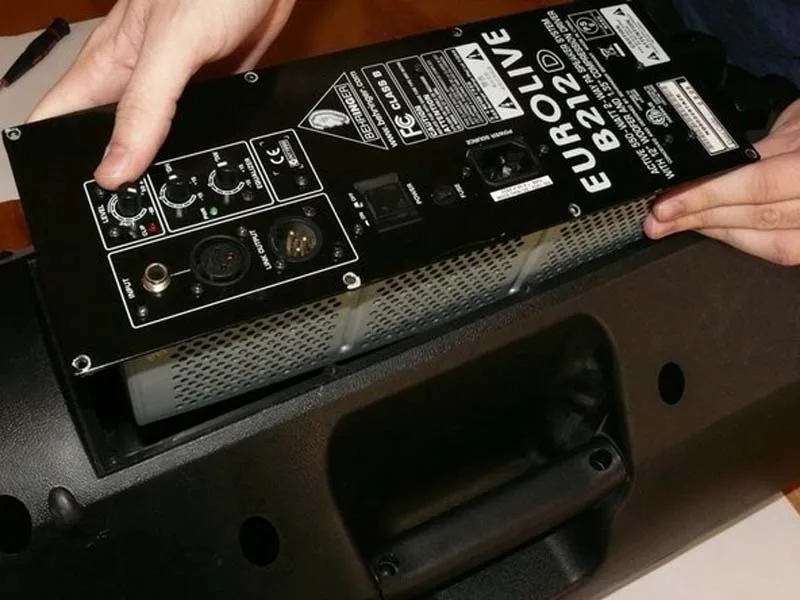

Bước 2: Gỡ bỏ bảng điều khiển phía sau

Cẩn thận tháo bảng điều khiển phía sau, đồng thời nâng hộp kim loại chứa các mạch điện tử ra ngoài.

Chú ý: Thao tác từ từ để tránh làm hỏng loa, vì hộp điện tử vẫn còn dây nối với loa.

Bước 3: Tháo rời hộp điện tử

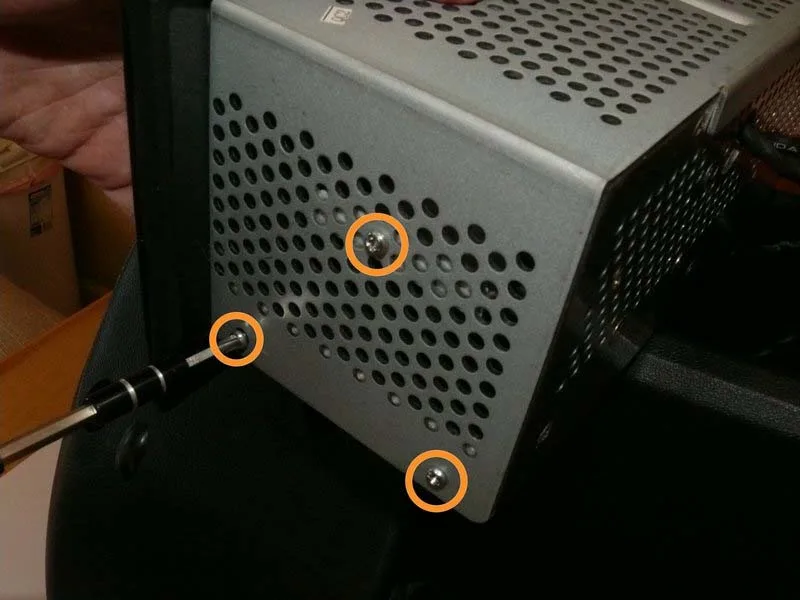

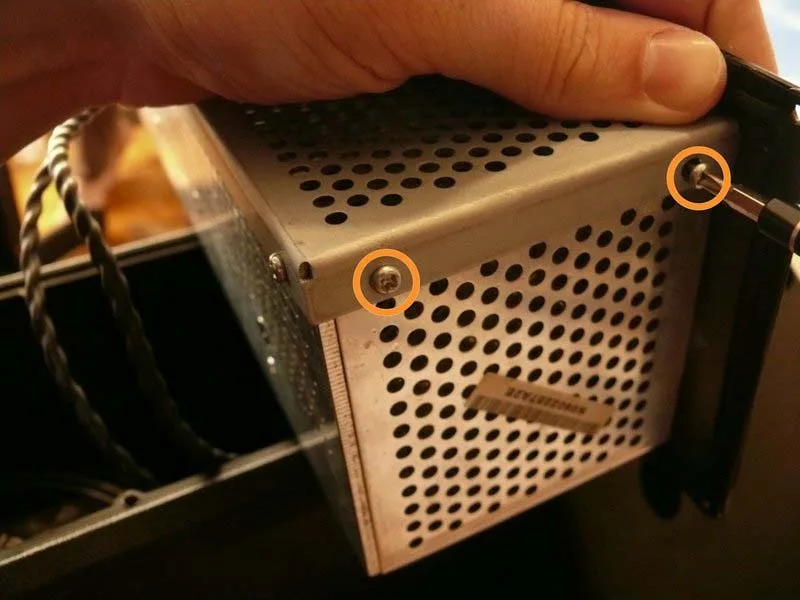

Tìm hai ốc vít máy bạc dài 6 mm cùng hai vòng đệm có đường kính trong 1/8" ở bên ngoài hộp điện tử bằng kim loại. Tháo chúng bằng tua vít Phillips #2.

Tiếp tục tháo 5 ốc vít máy bạc dài 6 mm cùng loại ở xung quanh hộp điện tử. Tổng cộng, bạn cần tháo 7 ốc vít máy và 2 vòng đệm.

Lưu ý: Tháo hai ốc vít có vòng đệm trước (hoặc lắp lại sau cùng khi lắp ráp lại) vì chúng nằm trong các khe để giảm sai lệch khi lắp đặt. Nếu không làm đúng thứ tự, bạn có thể gặp khó khăn khi tháo hoặc làm hỏng các ốc vít còn lại.

Bước 4: Tháo phần vỏ kim loại

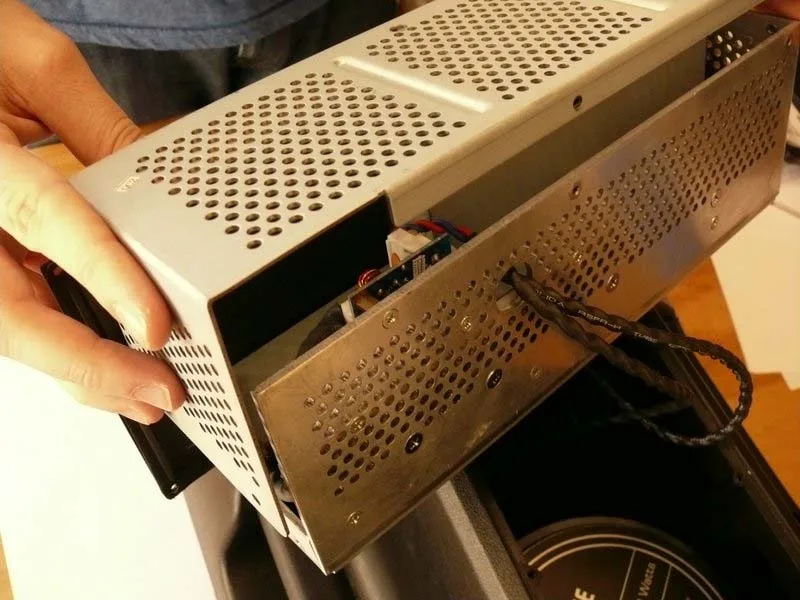

Sau khi tháo hết 7 ốc vít, gỡ phần vỏ kim loại đã được cố định trước đó.

Bước 5: Gỡ kẹp trắng kết nối với PCB

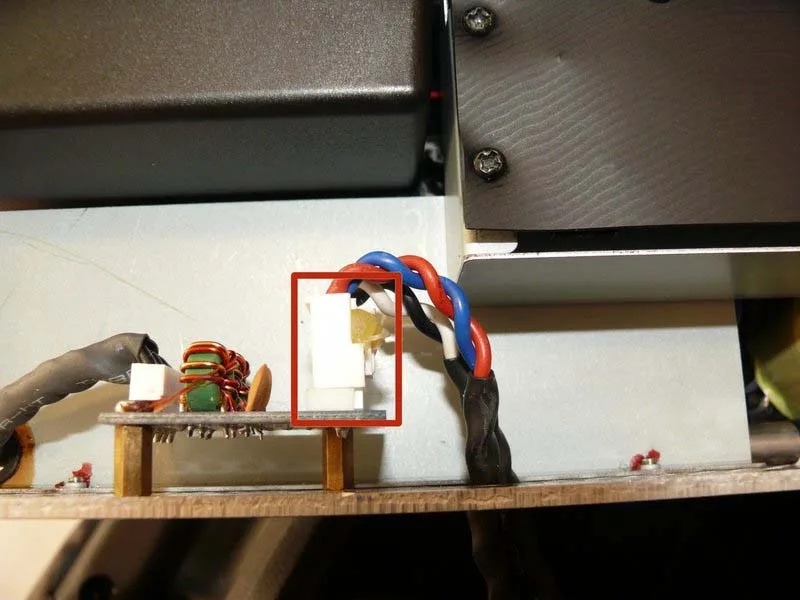

Bên trong hộp điện tử bằng kim loại, bạn sẽ thấy một kẹp trắng kết nối với một bảng mạch PCB nhỏ; tháo kẹp này ra.

Nếu kẹp trắng được dán keo, hãy cẩn thận gỡ keo vì nhà sản xuất không thiết kế để người dùng tự tháo kẹp này. Tuy nhiên, để tiếp tục, bạn bắt buộc phải tháo kẹp này.

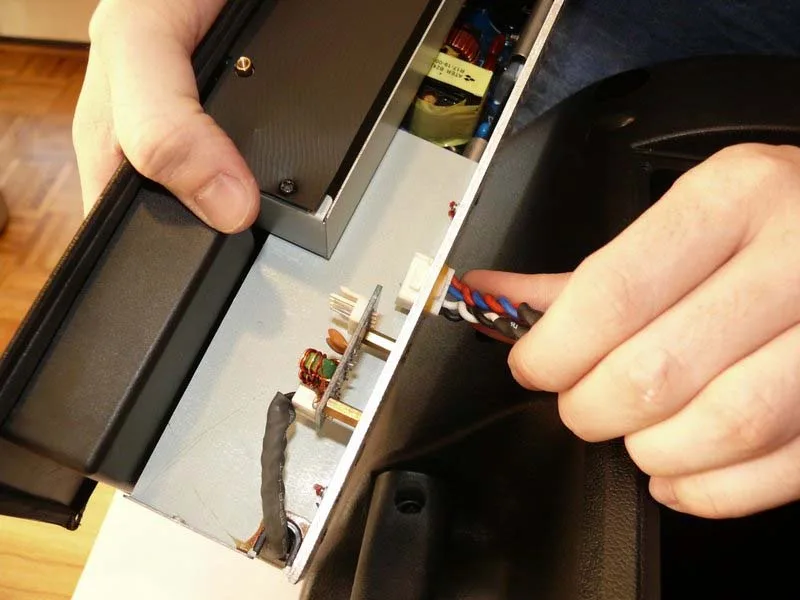

Luồn đầu kẹp qua lỗ trên vỏ kim loại của hộp điện tử.

Bước 6: Tháo rời bảng điều khiển nguồn và điều khiển

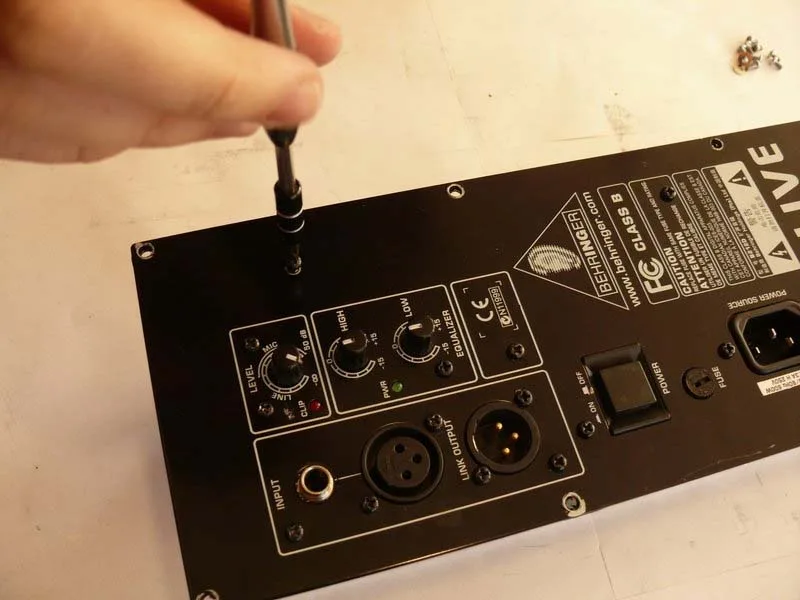

Tháo 4 ốc vít máy dài 7/32" bằng tua vít Phillips #2.

Bước 7: Lưu ý an toàn khi thao tác bảng mạch

Cảnh báo: Bảng mạch chứa nhiều tụ điện có thể gây thương tích nghiêm trọng nếu chạm vào. Nếu có thể, sử dụng một đầu dò xả tụ điện để xả an toàn các điện tích nguy hiểm.

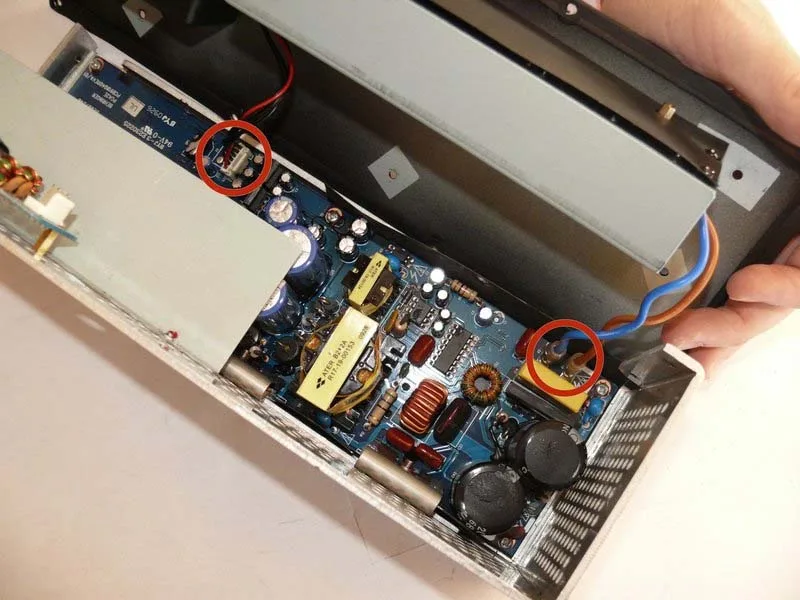

Xoay bảng điều khiển phía sau để nhìn rõ bên trong; lưu ý có ba dây được kết nối. Tháo các dây để bạn có thể gỡ hoàn toàn bảng điều khiển phía sau.

Bước 8: Tháo mạch PCB nguồn

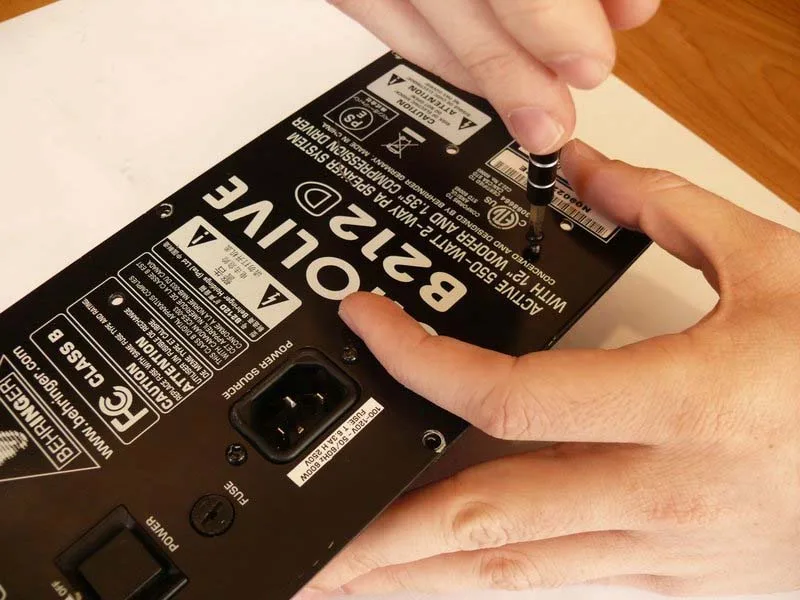

Tháo 4 ốc vít máy dài 7/32" được chỉ định bằng tua vít Phillips #1.

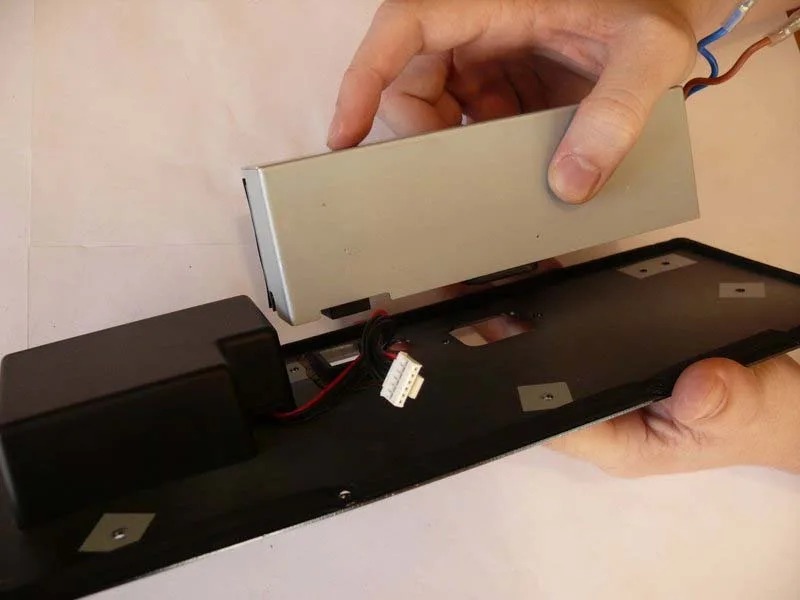

Gỡ bỏ hộp chứa mạch PCB nguồn.

Bước 9: Gỡ mạch PCB nguồn ra khỏi hộp

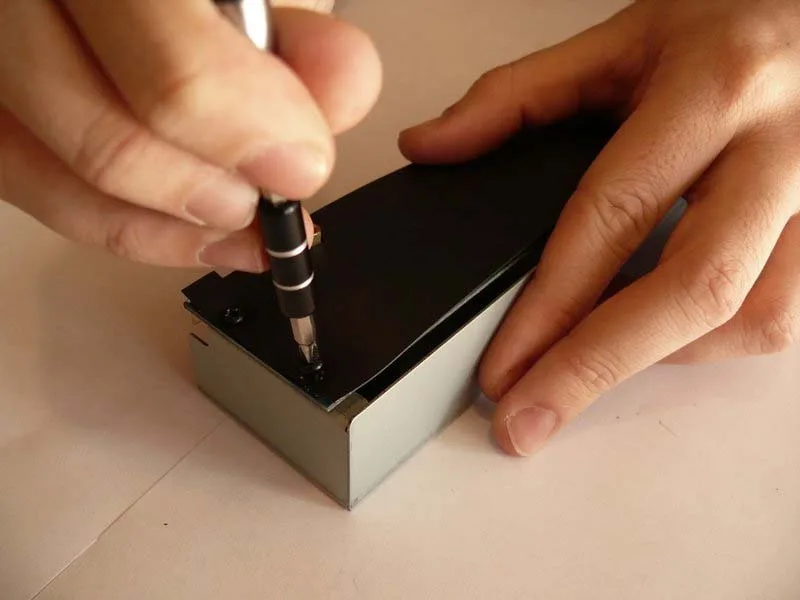

Tìm 4 ốc vít máy dài 7/32" còn lại giữ mạch PCB nguồn trong hộp chứa. Dùng tua vít Phillips #1 để tháo chúng.

Sau khi tháo hết ốc vít, lấy mạch PCB nguồn ra ngoài. Bạn đã tháo rời thành công mạch PCB nguồn của loa Behringer Eurolive B212D để thay thế hoặc sửa chữa.
