Cách Thay Cụm Bảng Mạch Nút Trên Logitech G700s Hiệu Quả

Dưới đây là Cách Thay Cụm Bảng Mạch Nút Trên Logitech G700s chi tiết, tỉ mỉ. Bạn hãy thực hiện cẩn thận để tránh làm hỏng các linh kiện quan trọng liên quan nhé!

Cách thay cụm bảng mạch nút trên Logitech G700s hiệu quả

Bước 1: Tháo vỏ trên

+ Tháo pin ra khỏi chuột.

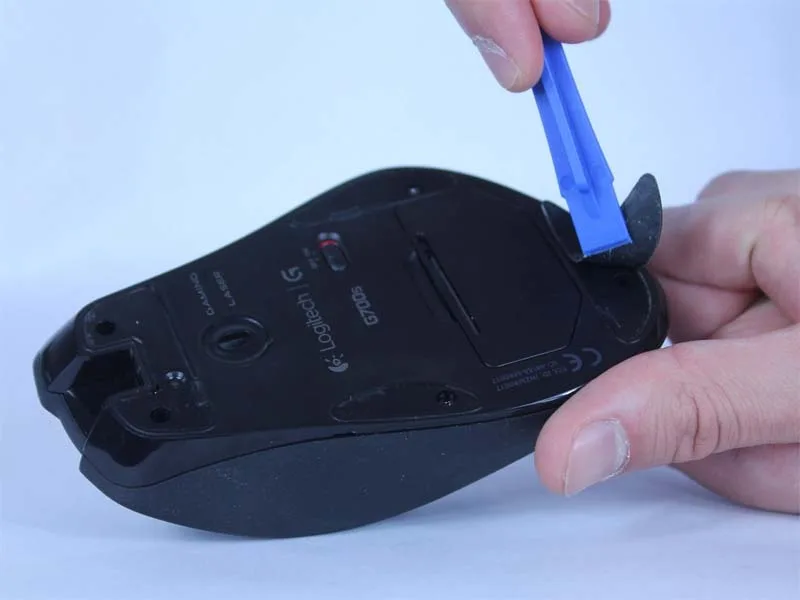

+ Dùng dụng cụ nhựa để gỡ bốn miếng chân chuột.

Bước 2: Tháo vít

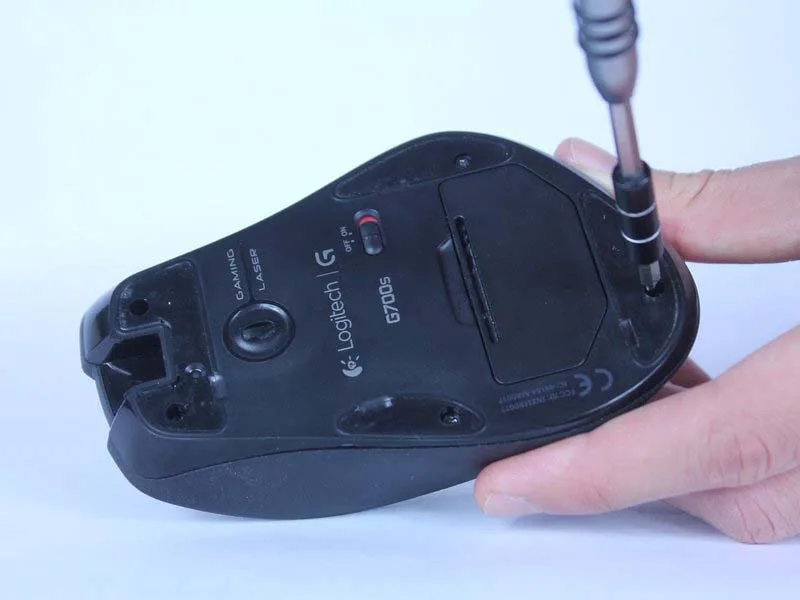

+ Gỡ 5 vít Phillips #00 5,5 mm nằm bên dưới chân chuột.

Bước 3: Tách vỏ chuột

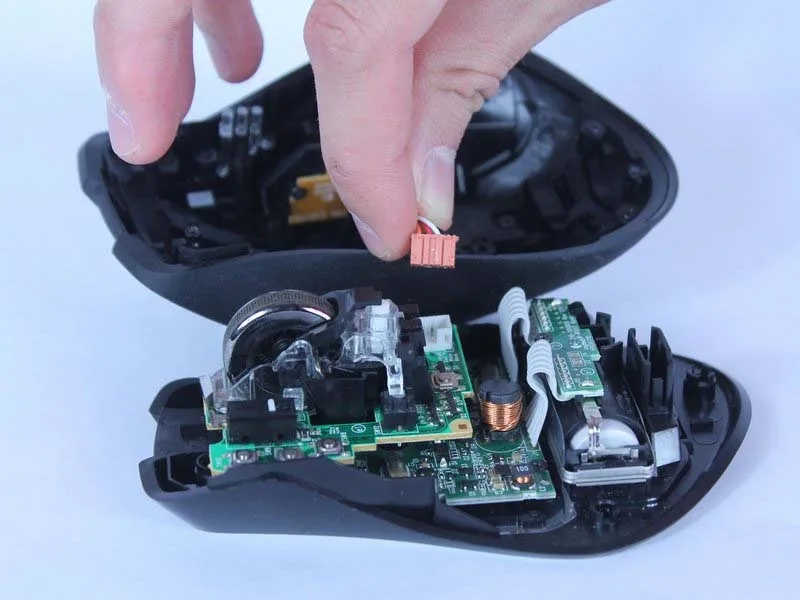

+ Tách phần trên của chuột ra khỏi phần dưới. Lưu ý có dây nối giữa hai phần.

+ Ngắt kết nối nút lập trình khỏi bo mạch chính. Nếu chân cắm trắng trên bo mạch bị rơi ra, sử dụng dụng cụ để gỡ và gắn lại chân cắm này.

Bước 4: Tháo bánh xe cuộn

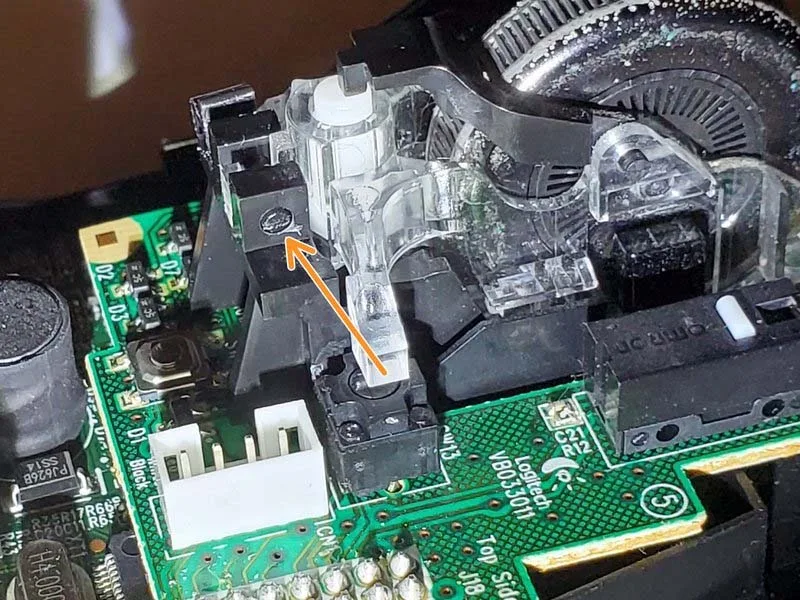

+ Tháo chốt đen giữ bánh xe cuộn trên bo mạch (Chốt này có điểm gờ ở dưới)

+ Dùng dụng cụ nhọn để đẩy chốt ra.

Bước 5: Gỡ cụm bánh xe cuộn

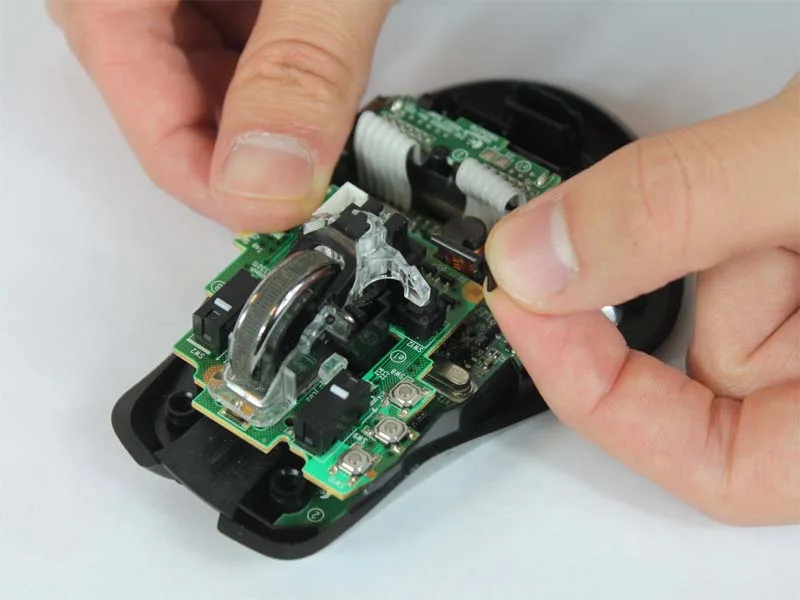

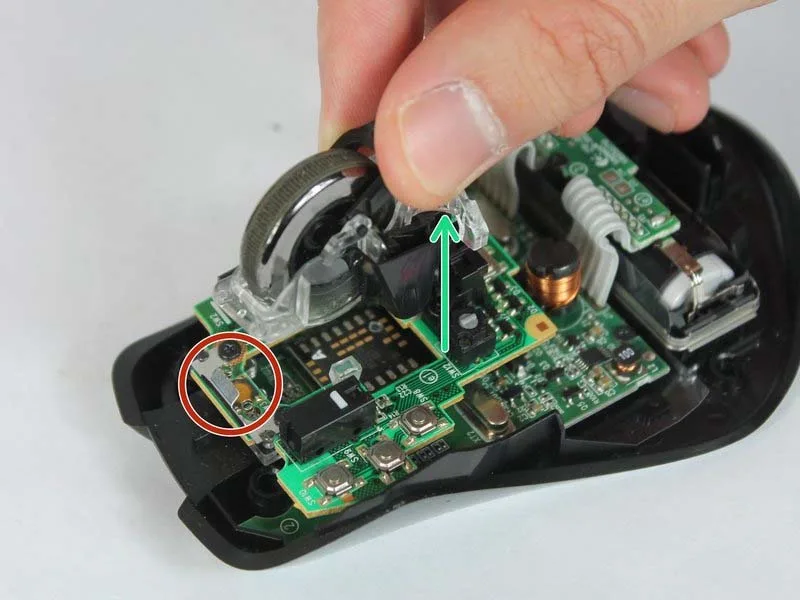

+ Nâng cụm từ phía sau lên trước, giữ phần trong suốt phía trước nằm trên lò xo.

+ Khi kéo nhẹ về phía sau, nhấc cụm phía trước khỏi lò xo.

Lưu ý: Không làm mất hai lò xo nhỏ. Lò xo này có thể bị hút vào đầu tua vít từ tính.

Bước 6: Tháo cụm PCB nút trên

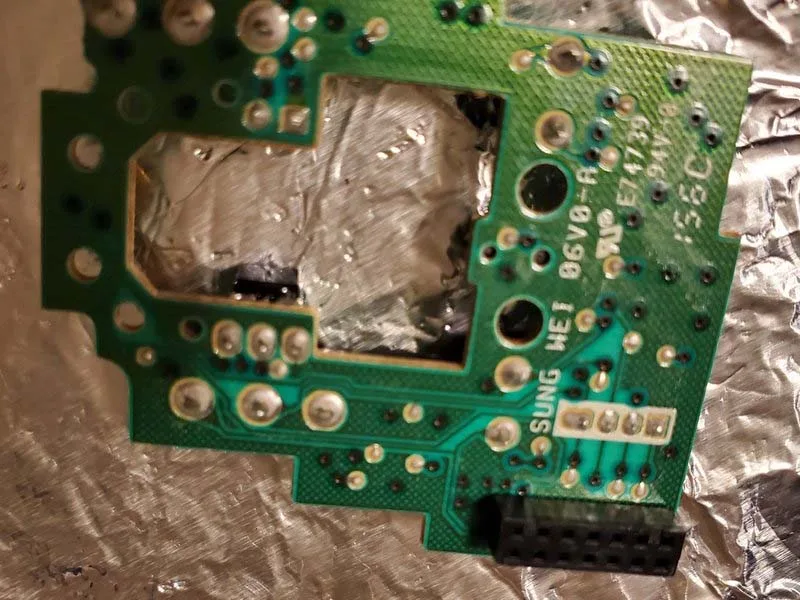

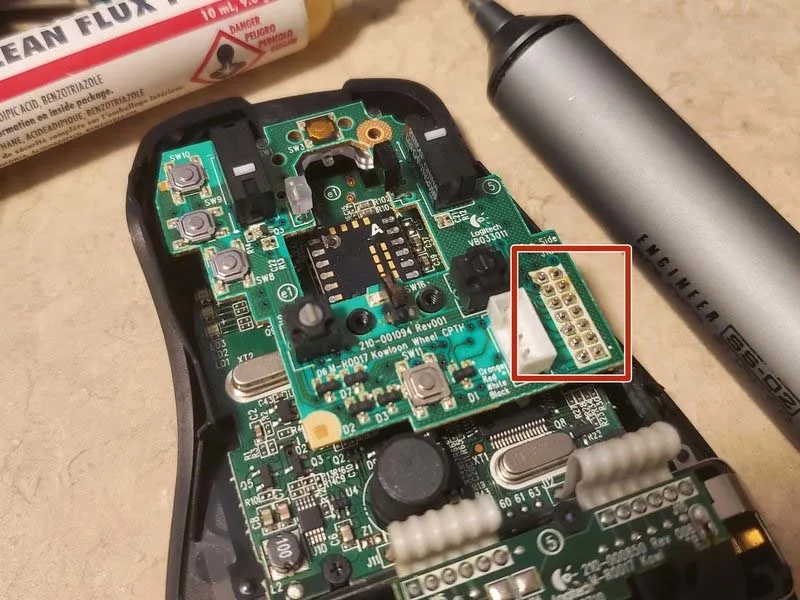

+ Hàn nhiệt các chân cắm để tháo chúng ra.

+ Sử dụng chất trợ hàn và máy hút thiếc để làm sạch thiếc trên chân cắm. Đảm bảo không để mỏ hàn chạm vào các bộ phận nhựa gần đó để tránh làm chảy nhựa.

+ Kiểm tra kỹ để đảm bảo chân cắm đã được tháo hoàn toàn. Nếu muốn, có thể chỉnh sửa PCB để dùng ổ cắm thay vì hàn, giúp dễ dàng tháo lắp sau này.

Bước 7: Tháo giá đỡ kim loại

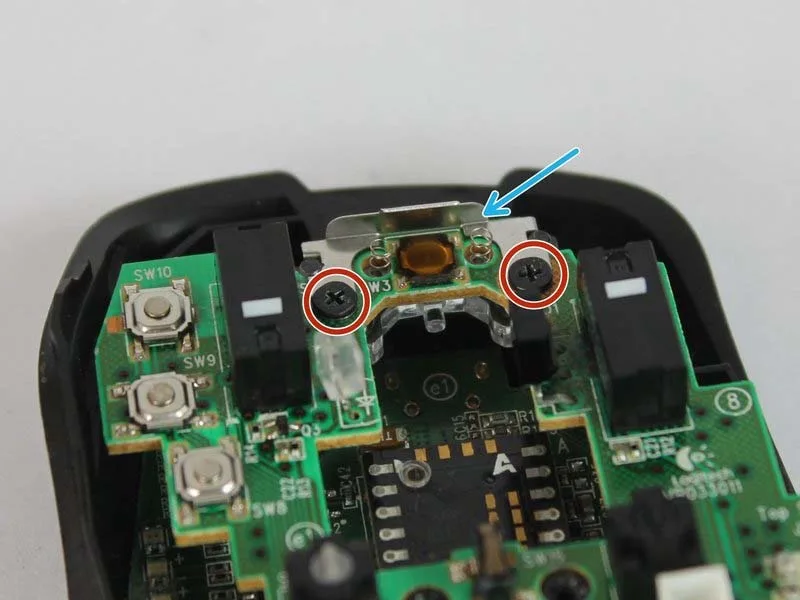

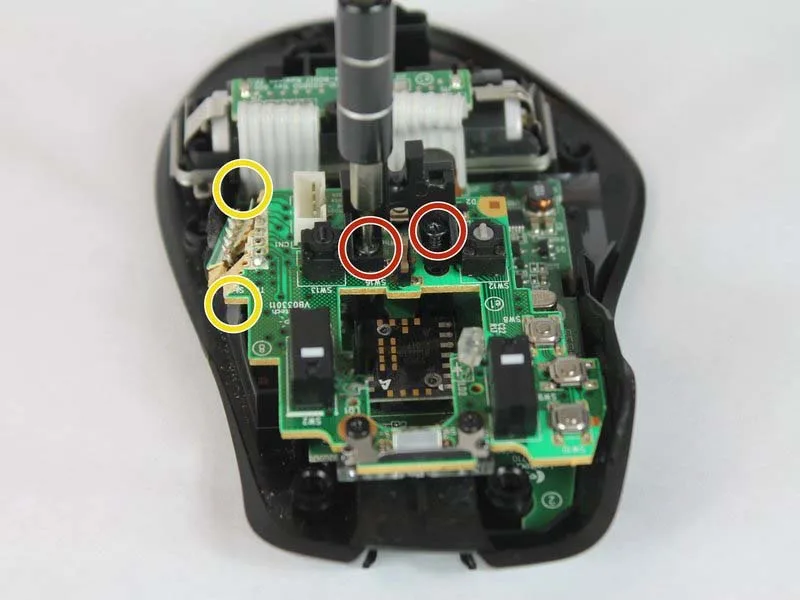

+ Tháo hai vít Phillips #00 trên bo mạch chính.

+ Đảm bảo lò xo đã được gỡ ra và cất giữ an toàn trong bước trước sau đó tháo giá đỡ kim loại.

Bước 8: Tháo giá đỡ nhựa

+ Tháo hai vít Phillips #00.

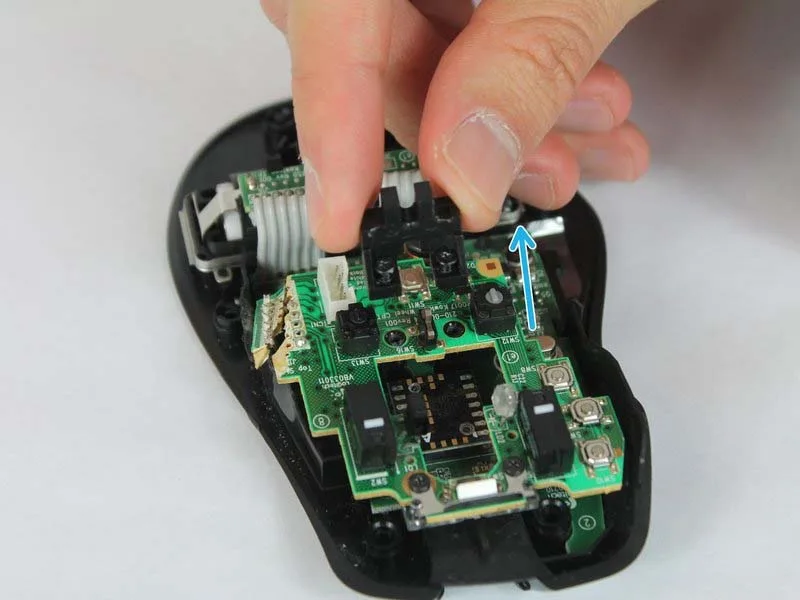

+ Tiếp tục tháo giá đỡ nhựa cho bánh xe cuộn.

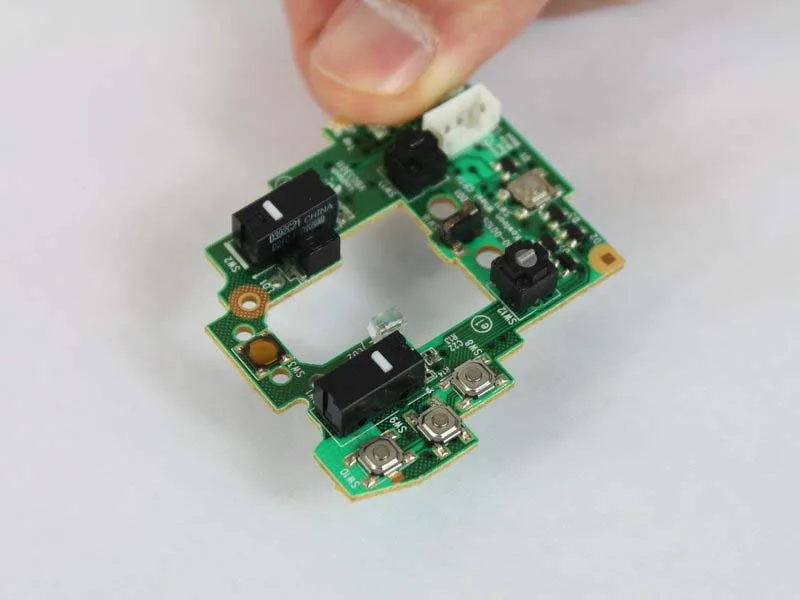

+ Gỡ bảng mạch nút trên.

• Nếu bảng mạch không nhấc lên dễ dàng, quay lại bước tháo chân cắm và kiểm tra các kết nối còn lại.
• Nếu đã sửa đổi chuột để dùng ổ cắm, nâng bảng mạch từ vị trí được chỉ định để tránh làm hỏng.

Chú ý: Khi lắp lại, căn chỉnh đúng các lỗ và vị trí trước khi gắn chặt các linh kiện.
