Cách Thay Bảng Mạch Chính (PCB) Máy Sưởi Mi-T-M MH-0190-0M10

Làm theo hướng dẫn giúp bạn Cách Thay Bảng Mạch Chính (PCB) Máy Sưởi Mi-T-M MH-0190-0M10 tại nhà mà không tốn chi phí.

Hướng dẫn thay bảng mạch chính (PCB) máy sưởi Mi-T-M MH-0190-0M10

Bước 1: Đảm bảo an toàn

• Tắt nguồn máy ít nhất một giờ trước khi bắt đầu sửa chữa.
• Đảm bảo máy đã hoàn toàn nguội trước khi thao tác.
• Gạt công tắc nguồn sang vị trí "OFF".

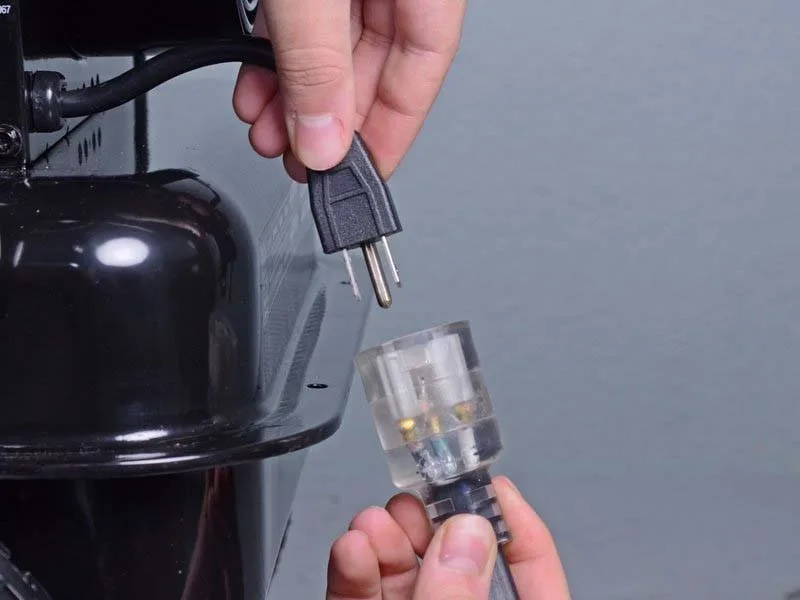

• Rút tất cả các dây cắm, bao gồm cả dây nối dài nếu có.

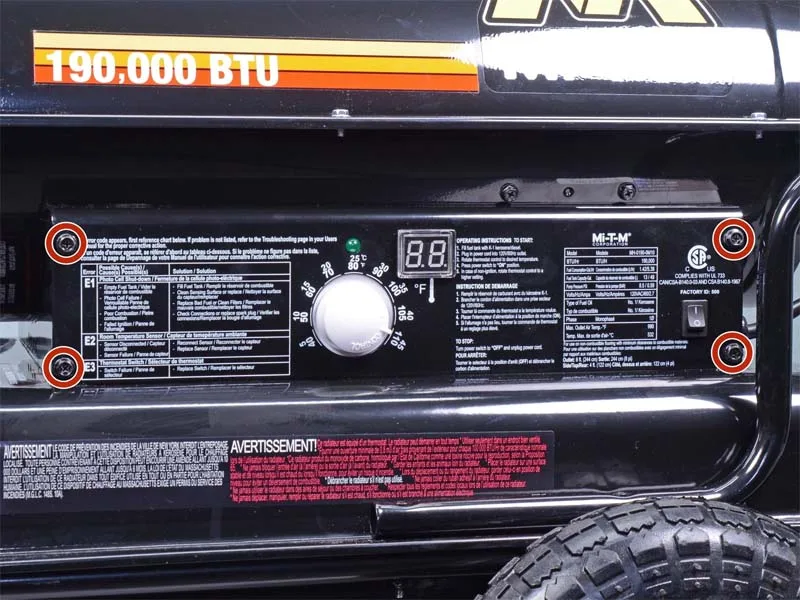

Bước 2: Tháo nắp bên phải

• Sử dụng ổ cắm 5/16 inch hoặc tua vít Phillips để tháo bốn bu lông cố định nắp bên phải.

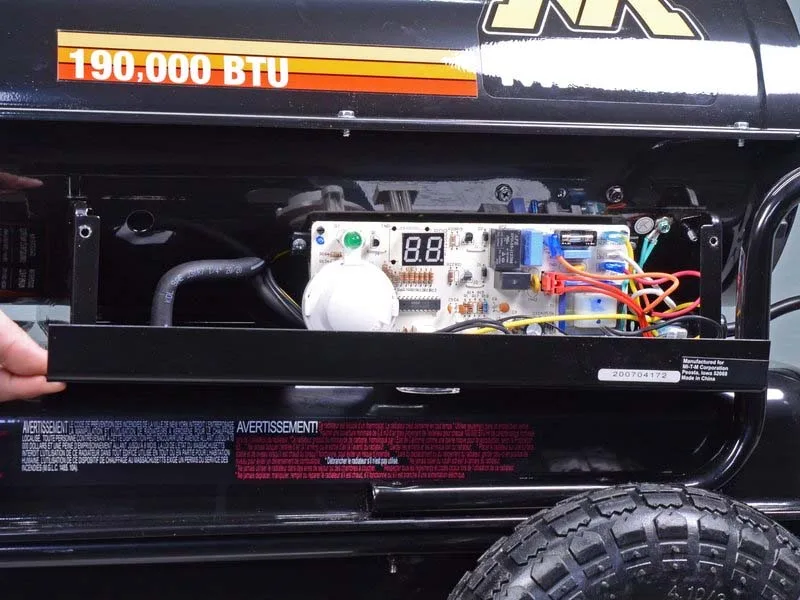

Bước 3: Tiếp cận bảng mạch PCB

• Nghiêng nhẹ nắp bên phải xuống để có thể tiếp cận bảng mạch PCB.
• Không tháo hoàn toàn nắp bên phải, vì nó vẫn được kết nối với công tắc bật/tắt.
• Khi lắp lại, đảm bảo cửa sổ hiển thị thẳng hàng với màn hình LCD.

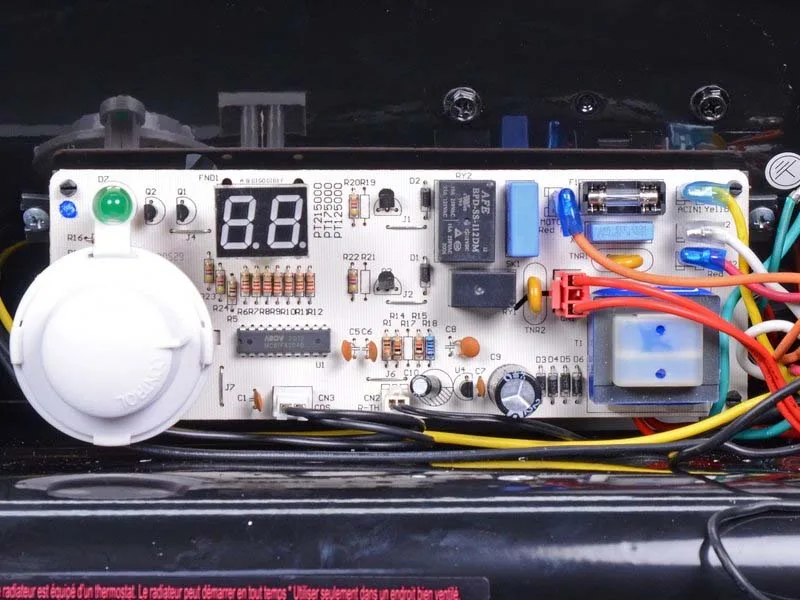

Bước 4: Ngắt kết nối tất cả dây khỏi bảng mạch PCB

Ngắt kết nối các dây sau khỏi bảng mạch chính:

• Dây cảm biến quang, đầu nối CN3
• Dây màu trắng, đầu nối CN2
• Dây màu cam, nhãn MOTOR1
• Dây đánh lửa, đầu nối CN1
• Dây màu vàng, nhãn ACIN1 Yellow
• Dây màu trắng, nhãn ACIN2 White
• Dây màu đỏ, nhãn MOTOR2 Red

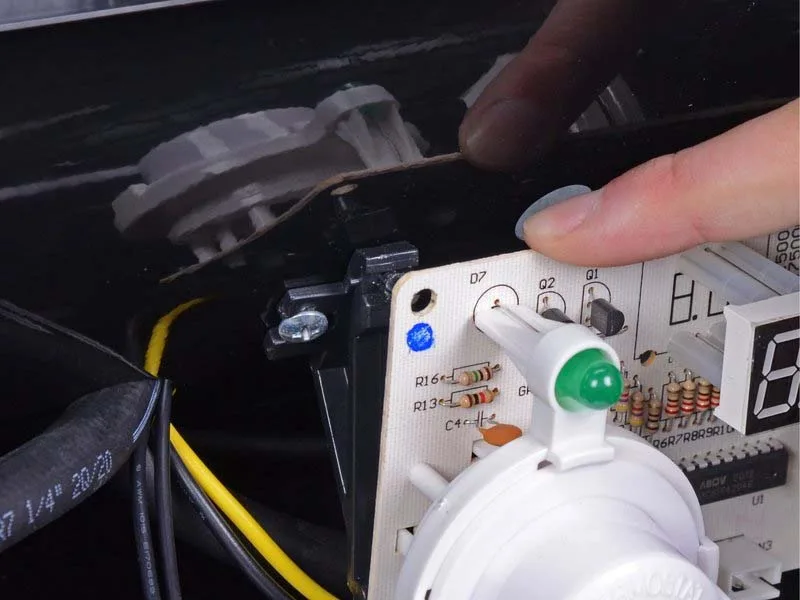

Bước 5: Tháo bảng mạch chính (PCB)

• Dùng kìm bóp chặt các chốt khóa trên một trong bốn kẹp giữ PCB vào giá đỡ.
• Khi chốt khóa đã được bóp, kéo nhẹ PCB ra khỏi giá đỡ để tháo góc đầu tiên.
• Lặp lại thao tác này cho ba kẹp còn lại.

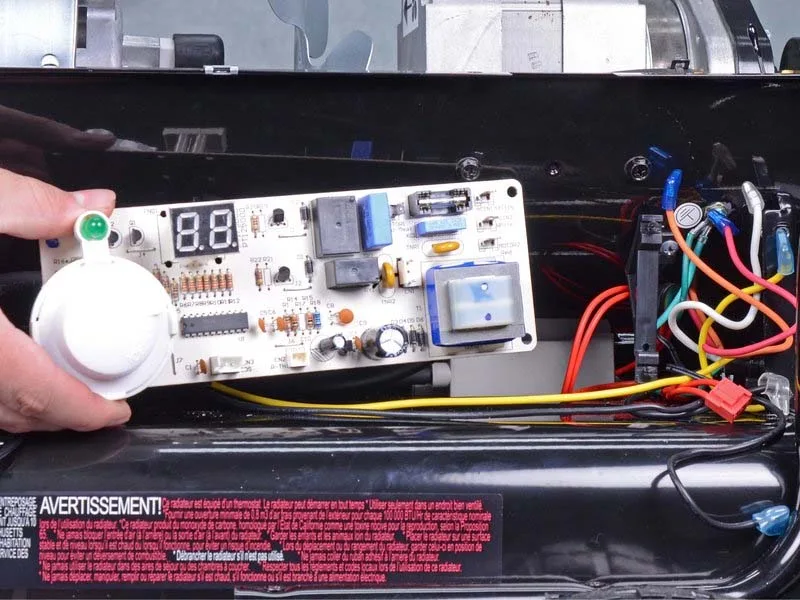

Bước 6: Tháo bảng mạch PCB

• Sau khi tháo toàn bộ các kẹp giữ, lấy bảng mạch chính (PCB) ra khỏi máy.
