Thay Mainboard Laptop Dell Inspiron 14-5447 Hiệu Quả Tại Nhà

Đăng trong Chia sẻ kiến thức

Một bo mạch chủ (mainboard) bị hư hỏng có thể gây ra nhiều lỗi nghiêm trọng trên laptop. Trong model Dell Inspiron 14-5447, mainboard được ẩn sau nhiều linh kiện và một lớp vỏ nhựa. Hướng dẫn này Minh Đức PC sẽ giúp bạn Thay Mainboard Laptop Dell Inspiron 14-5447 hiệu quả nhất!

Thay mainboard laptop Dell Inspiron 14-5447 hiệu quả tại nhà

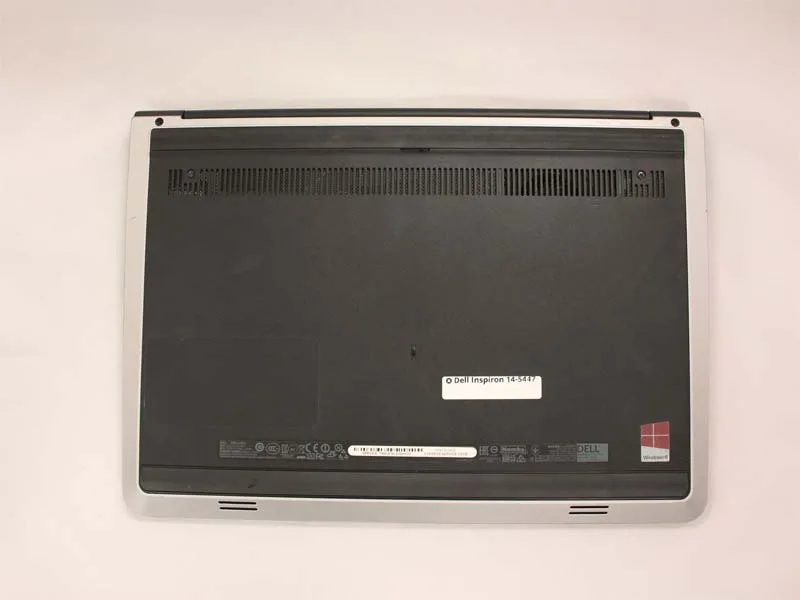

Bước 1: Tháo pin ngoài

Lật laptop ổ lại để truy cập pin. Tháo pin bằng cách gạt các nút gạt khóa pin và rút pin ra.

thay-mainboard-laptop-dell-inspiron-14-5447

Bước 2: Mở nắp lối sau

Tháo hai ốc đen 5.70mm Phillips #0 ở mặt lặng. Dùng dụng cụ tách nhềa để nốy tấm nắp sau ra.

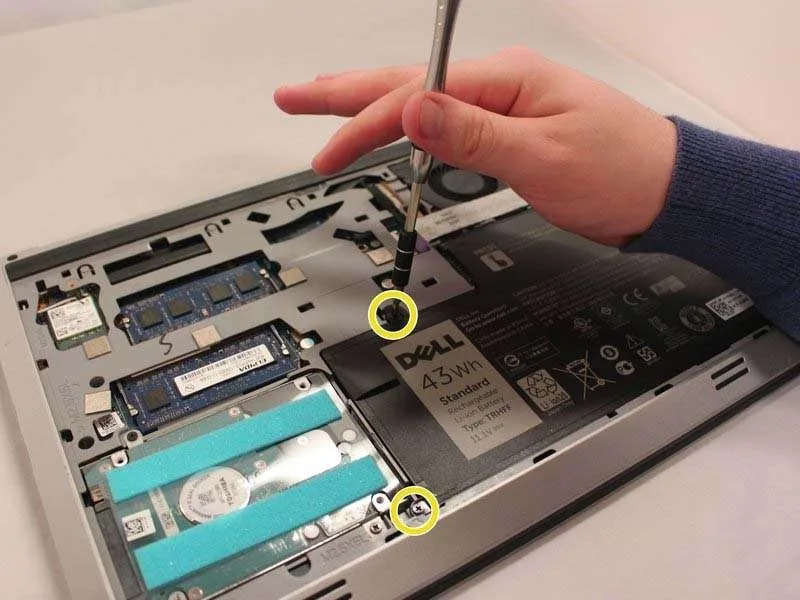

Bước 3: Tháo pin trong

Tháo hai ốc 5.70mm ở bên trái pin. Nhắc pin ra bằng cách nâng theo hướng châm rãi.

thay-mainboard-laptop-dell-inspiron-14-5447-h2

Bước 4: Nâng pin ra khỏi máy

Nâng pin lên theo hướng dọc ra bên ngoài.

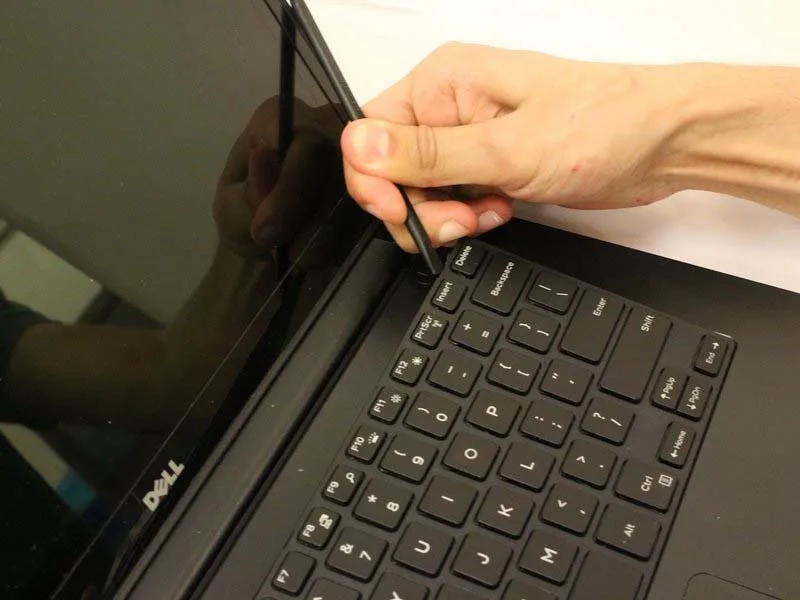

Bước 5: Tháo bàn phím

Xác định 5 khe nhỏ ở phía trên bàn phím. Dùng dụng cụ tách nhẹ nhàng tại các khe để bung bàn phím. Trượt bàn phím về phía màn hình theo góc nghiêng.

thay-mainboard-laptop-dell-inspiron-14-5447-h3

Bước 6: Nâng bàn phím lên

Lật ngược bàn phím đặt lên phần touchpad.

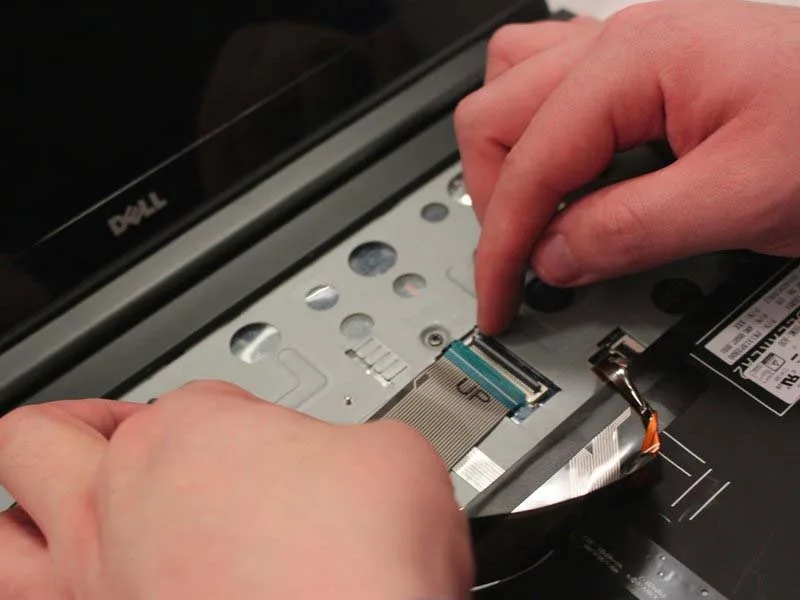

Bước 7: Tháo cáp bàn phím

Dùng tay lật các chốt nhỏ lên để mở khóa cáp, sau đó kéo cáp ra.

thay-mainboard-laptop-dell-inspiron-14-5447-h4

Bước 8: Gỡ thẻ Wi-Fi

Tìm thẻ Wi-Fi ở góc trên bên trái. Dùng nhẹp gắp gỡ hai dây đen và trắng.

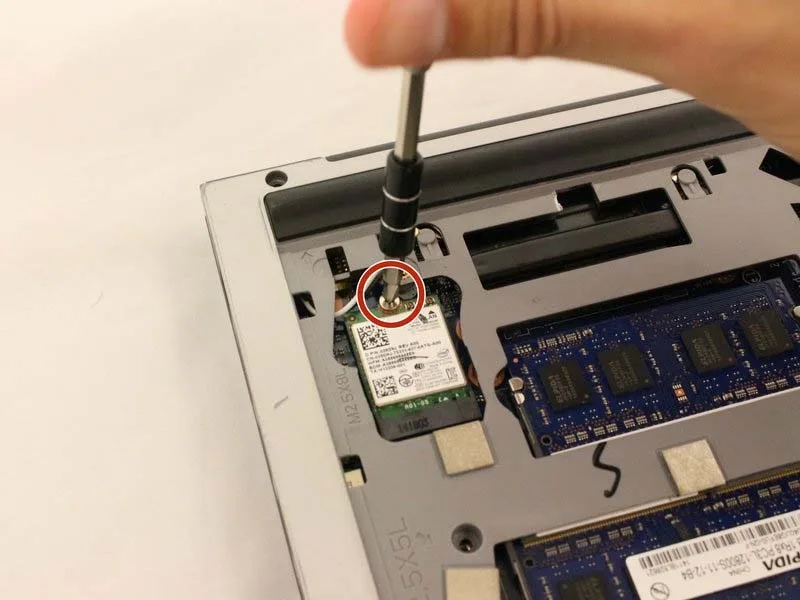

Bước 9: Tháo ốc thẻ Wi-Fi

Tháo ốc bạc 2.9mm Phillips #1.

thay-mainboard-laptop-dell-inspiron-14-5447-h5

Bước 10: Rút thẻ Wi-Fi ra

Trượt thẻ ra và nhẹ nhàng nhắc bằng nhẹp.

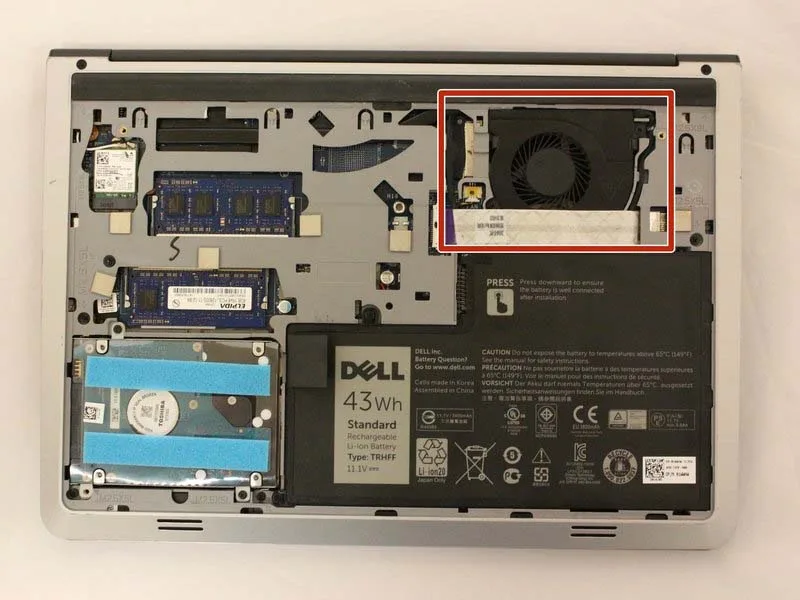

Bước 11: Xác định quạt tản nhiệt

Quạt nằm ở góc trên bên phải.

thay-mainboard-laptop-dell-inspiron-14-5447-h6

Bước 12: Tháo dây quạt

Tìm cáp trắng dài và lật chốt cáp bằng dụng cụ tách.

Bước 13: Tháo ốc quạt

Tháo 2 ốc đen 5.70mm để gỡ quạt.

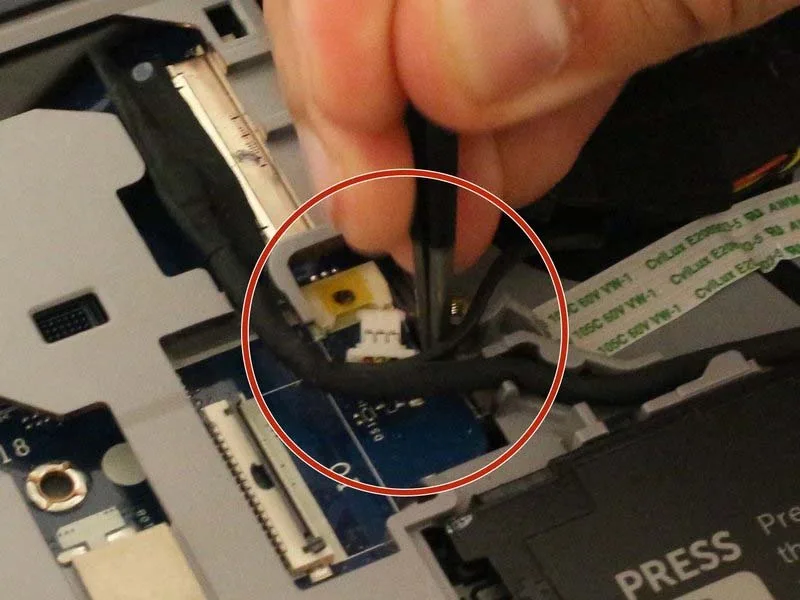

Bước 14: Rút cáp quạt

Dùng nhẹp nhỏ g g\u1e1p cáp quạt ra.

thay-mainboard-laptop-dell-inspiron-14-5447-h7

Bước 15: Gỡ quạt

Dùng dụng cụ nổi tần nhiệt ra khỏi thân máy.

Bước 16: Vệ sinh khu vực quạt

Lau bụi để ngăn chặn quá nhiệt sau khi gỡ quạt.

Bước 17: Xác định ổ cứng

Tìm ổ cứng Toshiba trên bo mạch.

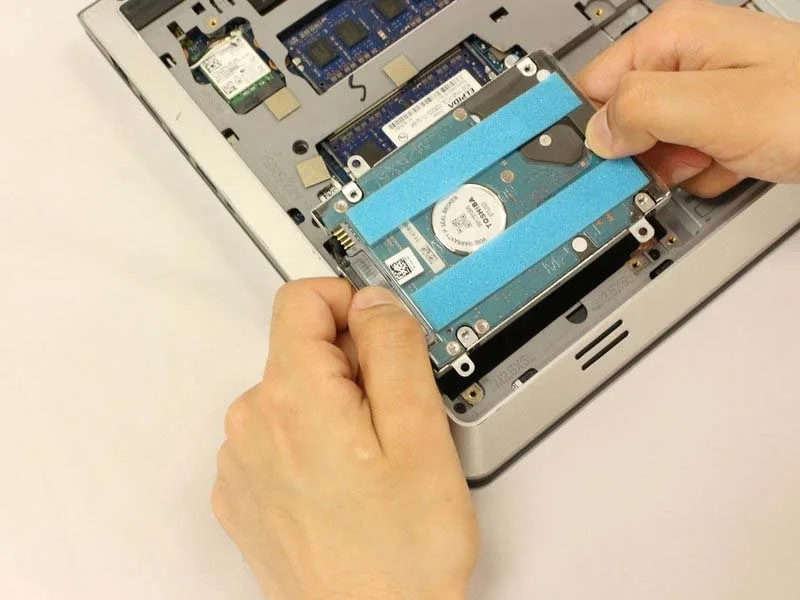

Bước 18: Gỡ ổ cứng

Tháo hai ốc đen 5.70mm. Kéo ổ cứng ra theo hướng tách cáp.

thay-mainboard-laptop-dell-inspiron-14-5447-h8

Bước 19: Tháo ốc tấm chắn

Tháo 5 ốc 5.70mm trên khung xám, và 2 ốc đen 2.50mm ở khu vực pin.

Bước 20: Tháo ốc bản lề

Tháo hai ốc đen 8.70mm ở bản lền bên trên.

Bước 21: Gỡ cáp điện

Dùng nhẹp nhỏ rút dây cắm điện ra khỏi khe, và tháo dây ra khỏi khung xám.

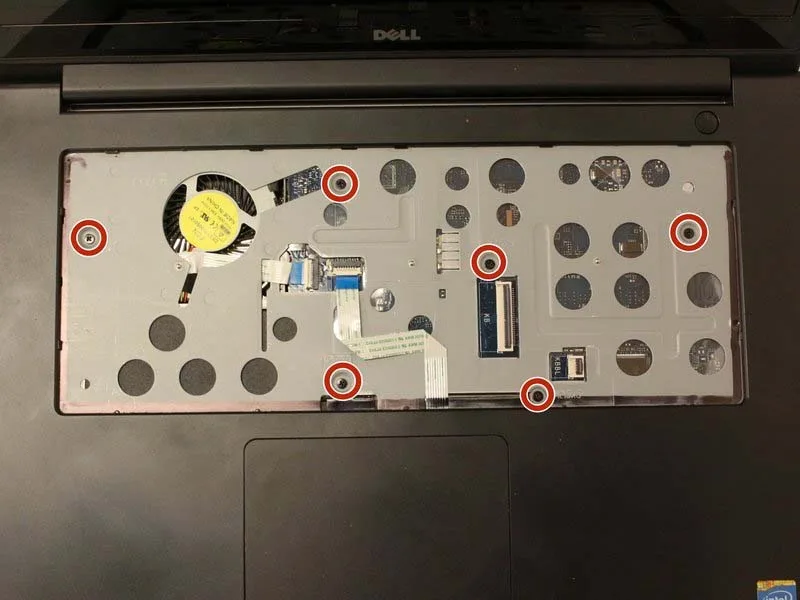

Bước 22: Lật máy lại và tháo ốc

Tháo 6 ốc 5.70mm bên dưới bàn phím. Mở chốt trắng và rút dây trắng ra.

thay-mainboard-laptop-dell-inspiron-14-5447-h9

Bước 23: Tháo tấm chắn xám

Dùng dụng cụ nổi tấm chắn xám ra, cẩn thận với vùng bản lền.

Bước 24: Xác định bo mạch chủ

Xác định và định vị bo mạch chủ trong thân máy.

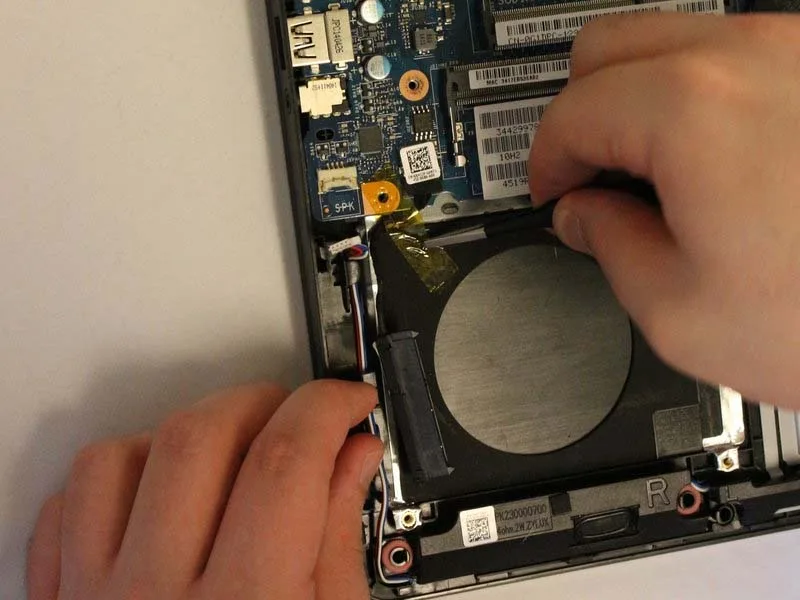

Bước 25: Tháo dây Wi-Fi

Gỡ dây trắng/đen ra khỏi lớp dính và lật lớp keo vàng.

thay-mainboard-laptop-dell-inspiron-14-5447-h10

Bước 26: Tháo tản nhiệt

Tháo 4 ốc bạc 2.9mm giữ tản nhiệt. Sau đó tháo 2 ốc đen 5.70mm trên bo mạch.

Bước 27: Tháo dây nguồn

Tìm dây nguồn nhỏ và dùng nhẹp rút ra.

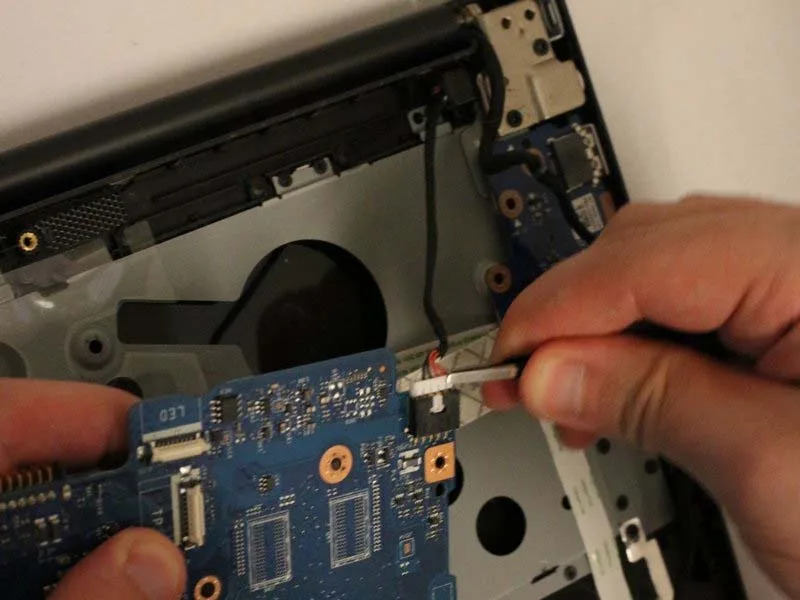

Bước 28: Nâng và lật mainboard

Nhằm góc trái, nhấc bo mạch chủ lên, lách ra khỏi khe USB. Lật ngược bo và rút câm dây trế mặt dưới.

thay-mainboard-laptop-dell-inspiron-14-5447-h11

Lưu ý: Dây trắng dưới mainboard cần được nhấn chệ nhé, có thể nhờ ai đỡ ra giúp.
