Quy Trình Thay Bo Mạch In (PCB) Asus VivoBook S200E-RHI3T73

Đăng trong Chia sẻ kiến thức

Bo mạch in (PCB) là nền tảng quan trọng của hầu hết các thiết bị điện tử, giúp đồng bộ hóa các thành phần cơ khí bên trong thiết bị. PCB có thể hỏng do nhiều nguyên nhân như hư hỏng vật lý, lỗi linh kiện, đứt mạch, thiết kế kém hoặc sự cố về nguồn điện. Nếu laptop Asus gặp sự cố như đèn nguồn không sáng hoặc bàn di chuột không hoạt động, bạn có thể thử Quy Trình Thay Bo Mạch In (PCB) Asus VivoBook S200E-RHI3T73 theo hướng dẫn chi tiết dưới đây.

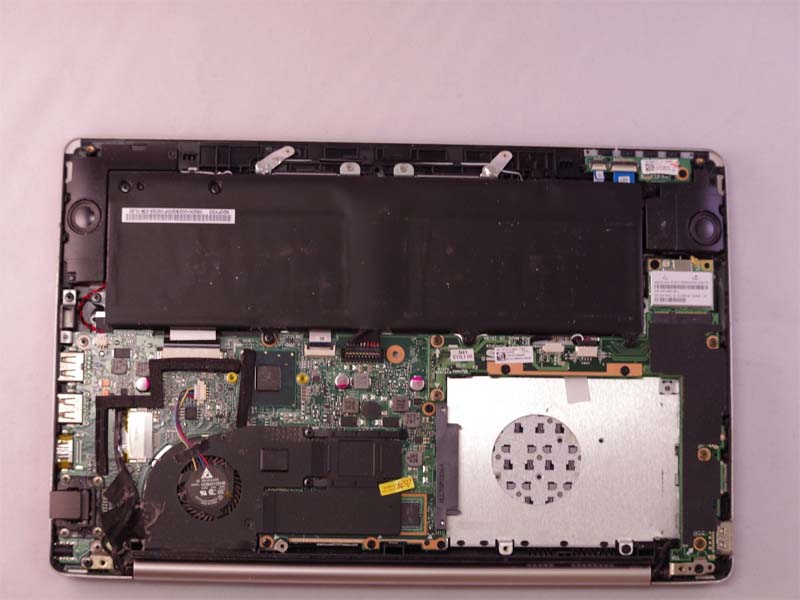

Quy trình thay bo mạch in (PCB) Laptop Asus VivoBook S200E-RHI3T73

Trước khi thực hiện, hãy đảm bảo ngắt kết nối nguồn điện và tắt hoàn toàn thiết bị để đảm bảo an toàn. Khuyến nghị bạn nên kiểm tra thiết bị bởi kỹ thuật viên chuyên nghiệp trước để xác định rõ nguyên nhân, tránh thay thế không cần thiết.

Bước 1: Tháo nắp lưng Pin

Dùng dụng cụ nạy kim loại để cạy nhẹ nắp lưng của laptop.

quy-trinh-thay-bo-mach-in-pcb-laptop-asus-vivobook-s200e-rhi3t73

Hãy cẩn thận khi thao tác quanh các cạnh để tránh làm gãy các móc khóa nhựa. Nhấc nắp lưng lên để lộ các linh kiện bên trong máy.

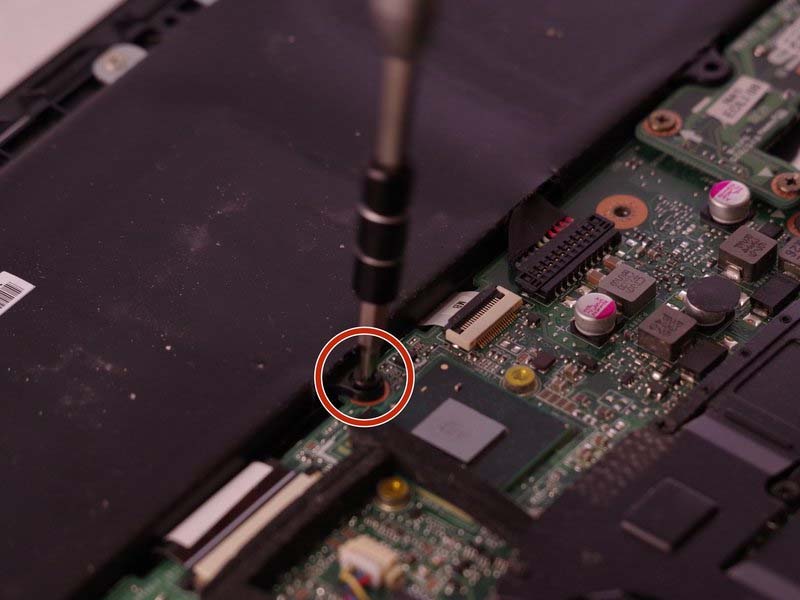

Bước 2: Tháo vít Pin

Dùng tua vít Phillips #0 tháo 8 ốc vít màu đen 50mm bao quanh pin.

quy-trinh-thay-bo-mach-in-pcb-laptop-asus-vivobook-s200e-rhi3t73-h2

Bước 3: Ngắt kết nối Pin

Dùng nhíp chính xác để nâng nhẹ tab kết nối của cáp pin ra khỏi bo mạch.

quy-trinh-thay-bo-mach-in-pcb-laptop-asus-vivobook-s200e-rhi3t73-h3

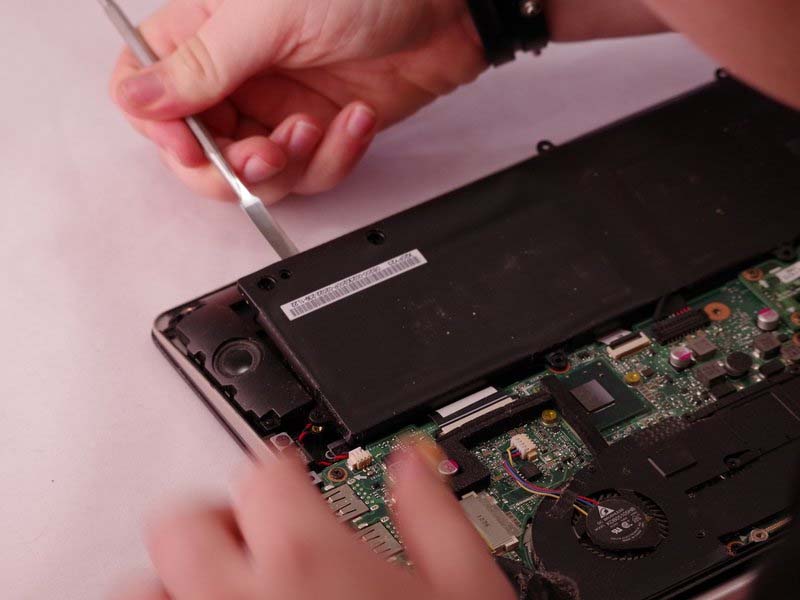

Bước 4: Tháo Pin

Dùng dụng cụ nylon hoặc tay nhẹ nhàng nạy pin lên và lấy pin ra ngoài.

quy-trinh-thay-bo-mach-in-pcb-laptop-asus-vivobook-s200e-rhi3t73-h4

Lưu ý: Tránh dùng dụng cụ kim loại vì có thể làm thủng pin và gây cháy nổ.

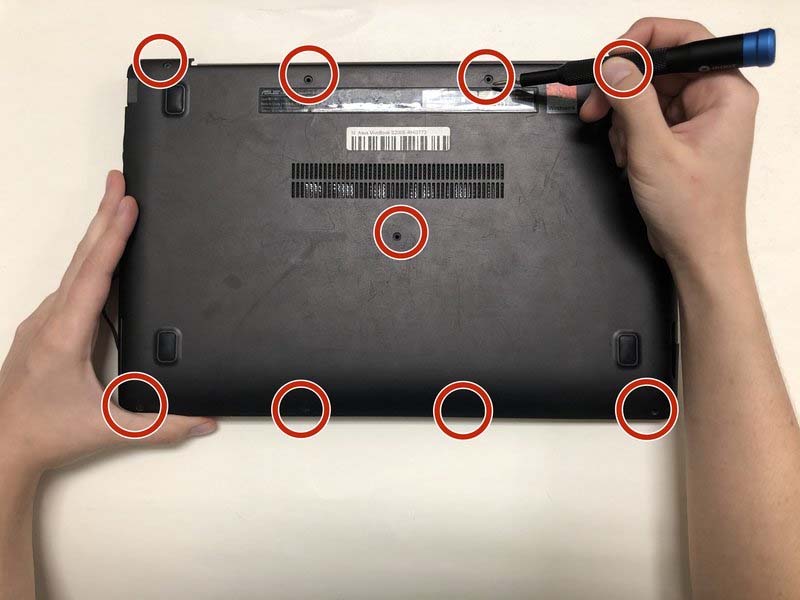

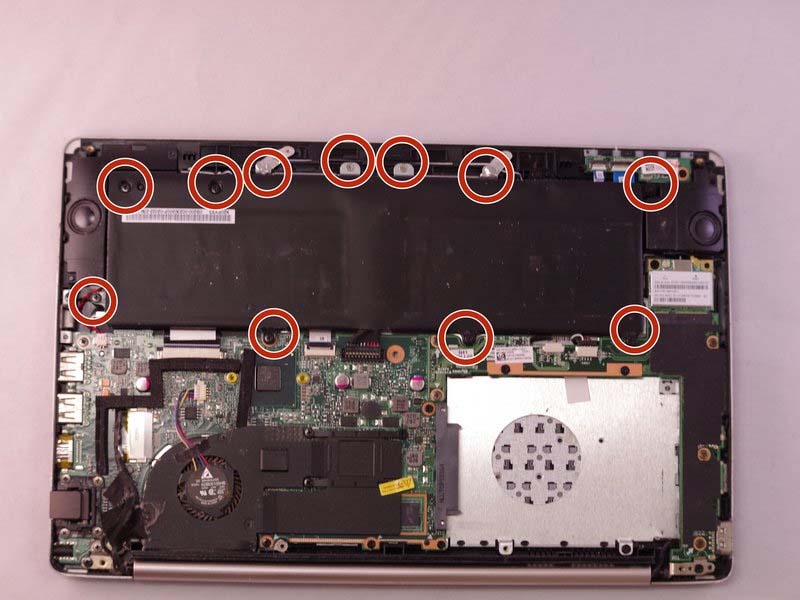

Bước 5: Tháo vít bo mạch in (PCB)

Dùng tua vít Phillips #0 tháo 9 ốc vít 50mm trên bo mạch.

quy-trinh-thay-bo-mach-in-pcb-laptop-asus-vivobook-s200e-rhi3t73-h5

Cẩn thận tháo nắp lưng và tránh chạm vào các cạnh kim loại sắc nhọn.

Bước 6: Ngắt kết nối bo mạch

Dùng nhíp hoặc tay để nhẹ nhàng rút các đầu cáp nối trên bo mạch.

quy-trinh-thay-bo-mach-in-pcb-laptop-asus-vivobook-s200e-rhi3t73-h6

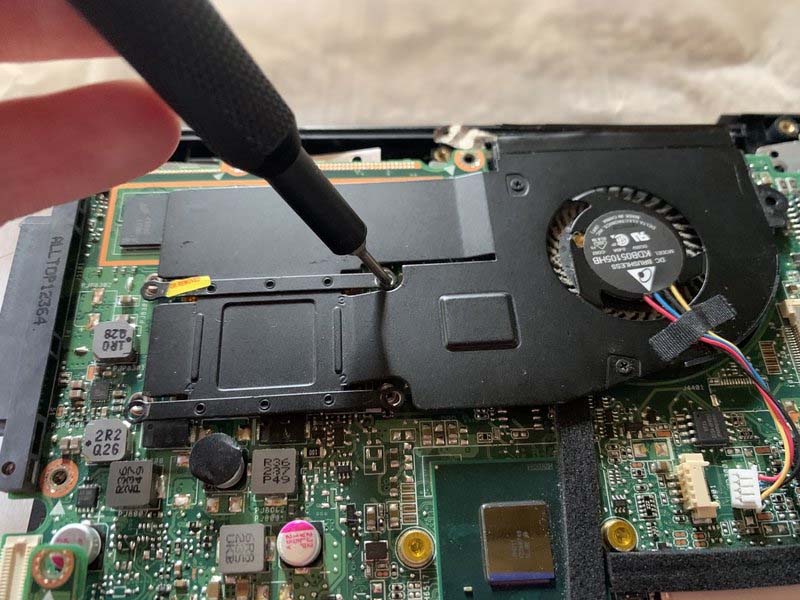

Bước 7: Tháo quạt tản nhiệt

Dùng tua vít Phillips #0 tháo 5 ốc vít 5mm trên quạt tản nhiệt.

quy-trinh-thay-bo-mach-in-pcb-laptop-asus-vivobook-s200e-rhi3t73-h7

Bóc lớp băng dính bảo vệ dây nối nhiều màu.

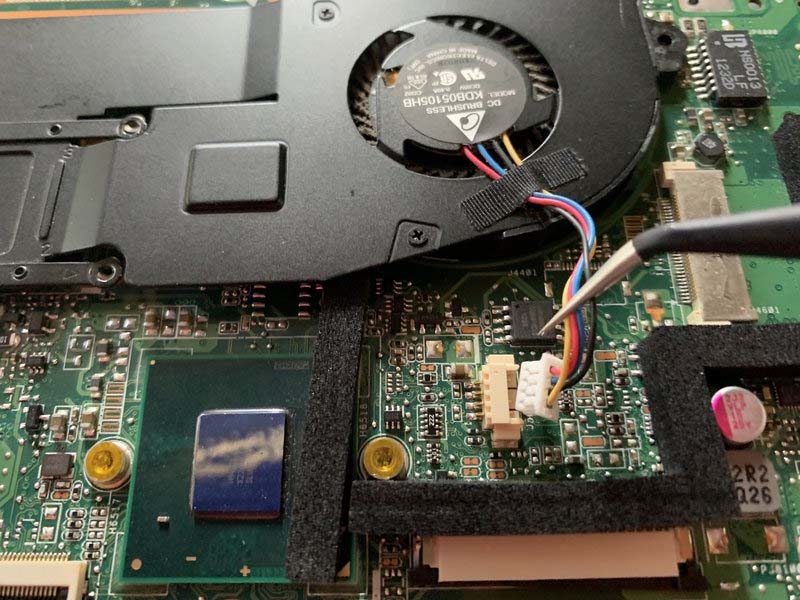

Bước 8: Ngắt kết nối quạt tản nhiệt

Dùng nhíp chính xác để ngắt kết nối các dây cáp và nhẹ nhàng tháo quạt tản nhiệt ra ngoài.

quy-trinh-thay-bo-mach-in-pcb-laptop-asus-vivobook-s200e-rhi3t73-h8

Hãy thật cẩn thận để không làm đứt dây.

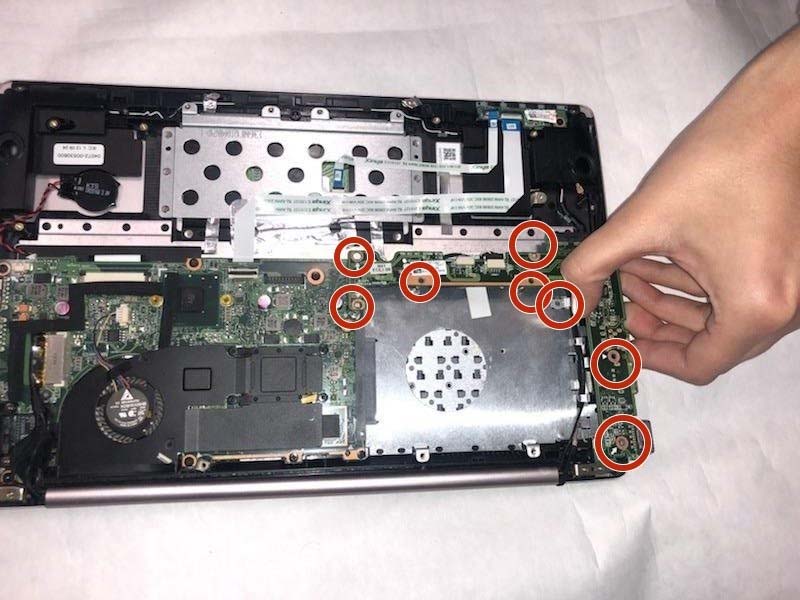

Bước 9: Tháo bo mạch in (PCB)

Dùng tua vít Phillips #0 tháo 8 ốc vít 6mm giữ bo mạch.

quy-trinh-thay-bo-mach-in-pcb-laptop-asus-vivobook-s200e-rhi3t73-h9

Sau đó nhẹ nhàng lấy bo mạch ra khỏi khung máy.

Việc thay thế bo mạch in (PCB) có thể giúp khắc phục các sự cố về điện tử trên laptop Asus VivoBook S200E-RHI3T73. Tuy nhiên, quá trình này đòi hỏi sự cẩn thận và tỉ mỉ. Nếu bạn không chắc chắn, hãy tìm sự hỗ trợ từ các trung tâm sửa chữa chuyên nghiệp. Hy vọng hướng dẫn này sẽ giúp bạn khôi phục thiết bị về trạng thái hoạt động bình thường.
