Quy Trình Tháo Rời Laptop HP Elitebook 840 G1 Chi Tiết

Bài viết sau đây sẽ hướng dẫn bạn Quy Trình Tháo Rời Laptop HP Elitebook 840 G1, từ việc mở nắp đáy cho đến tháo bo mạch chủ, ngoại trừ phần màn hình. Các bước được trình bày rõ ràng, dễ hiểu nhằm hỗ trợ người dùng thực hiện một cách an toàn và hiệu quả.

Quy trình tháo rời Laptop HP Elitebook 840 G1 chi tiết

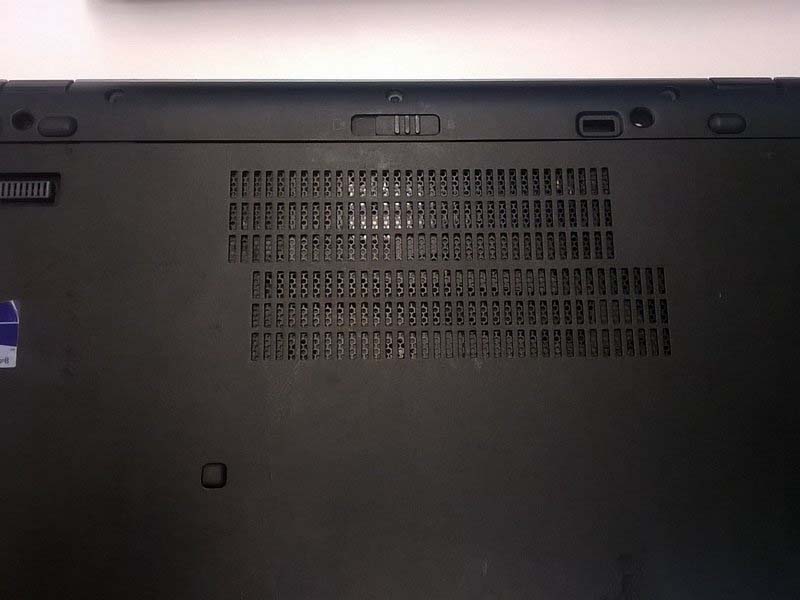

Bước 1: Đặt laptop lên mặt phẳng

• Đặt máy tính với màn hình úp xuống và mặt lưng hướng lên trên. Bạn cần thấy rõ các chốt và ốc vít để bắt đầu quá trình tháo.

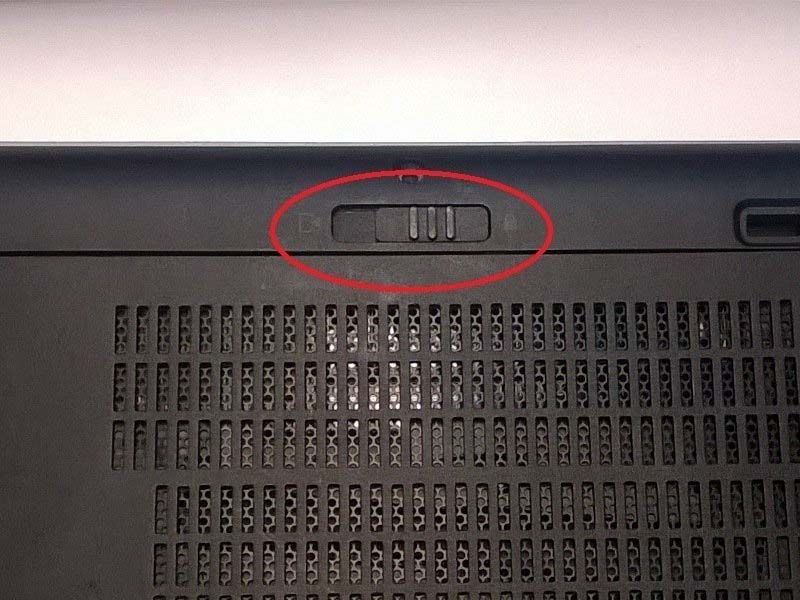

Bước 2: Mở nắp lưng

• Trượt chốt khóa (khoanh đỏ) sang bên trái để mở khóa nắp đáy máy. Sau đó, trượt nắp về phía dưới (theo hình minh họa), rồi nhấc ra khỏi thân máy.

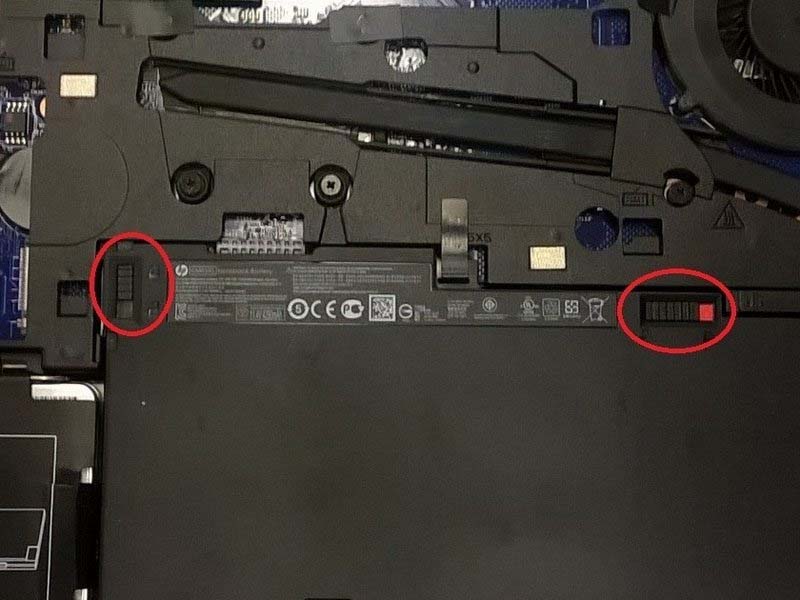

Bước 3: Tháo pin

• Sau khi tháo nắp đáy, mở hai chốt khóa pin rồi tháo pin ra khỏi máy. Lưu ý: Một trong hai chốt là chốt đàn hồi, bạn cần giữ nó ở vị trí mở để tháo pin ra.

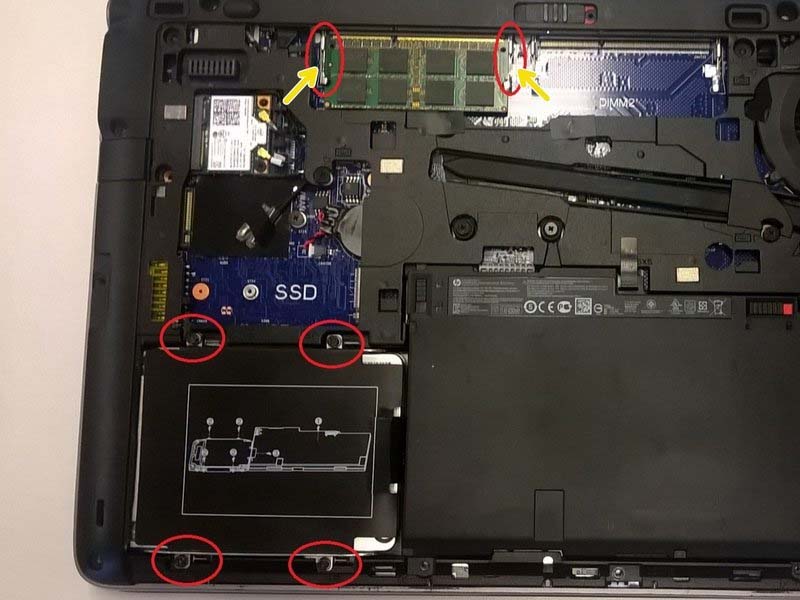

Bước 4: Tháo ổ cứng và RAM

Tháo chốt để tháo ổ cứng và RAM.

• Ổ cứng được giữ bằng 4 ốc vít loại Phillips.
• RAM có hai chốt đàn hồi, chỉ cần đẩy nhẹ chốt sang hai bên là RAM sẽ bật lên, sau đó trượt ra để tháo.

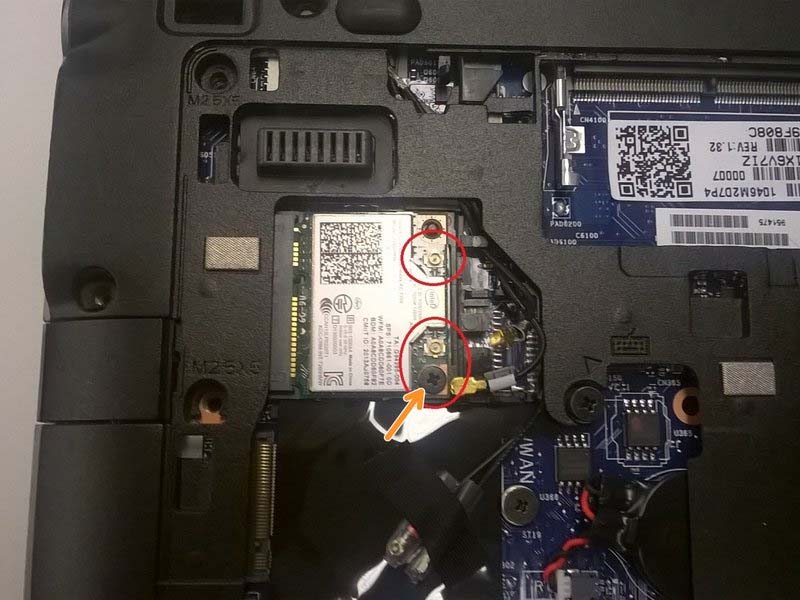

Bước 5: Tháo card Wi-Fi

• Rút hai dây ăng-ten Wi-Fi (được đánh dấu đỏ) bằng cách nhấc nhẹ lên. Card Wi-Fi được cố định bằng một ốc vít duy nhất, tháo ra để lấy card.

Bước 6: Tháo các ốc giữ vỏ máy

• Dùng tua vít loại TORX T9 để tháo các ốc ở chân cao su (nhấc các nút cao su ra trước). Lưu ý: Có một ốc nằm ở góc dưới bên phải (không hiển thị trong hình).

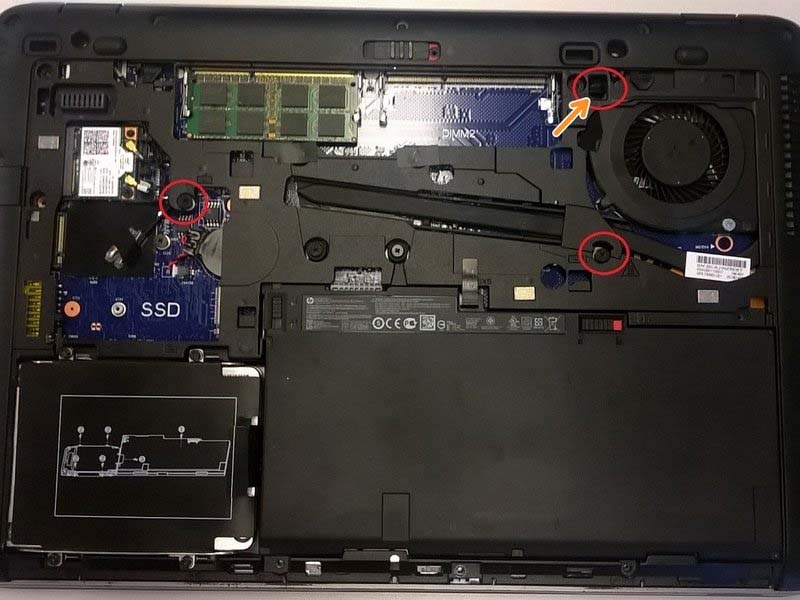

Bước 7: Nới lỏng ốc bàn phím và chuẩn bị tháo

• Nới lỏng hai ốc giữ bàn phím. Các ốc này có lò xo nên không thể tháo hoàn toàn. Có một khe hở bên cạnh quạt (đánh dấu đỏ), bạn có thể dùng tua vít đẩy nhẹ từ đó để nhấc bàn phím lên.

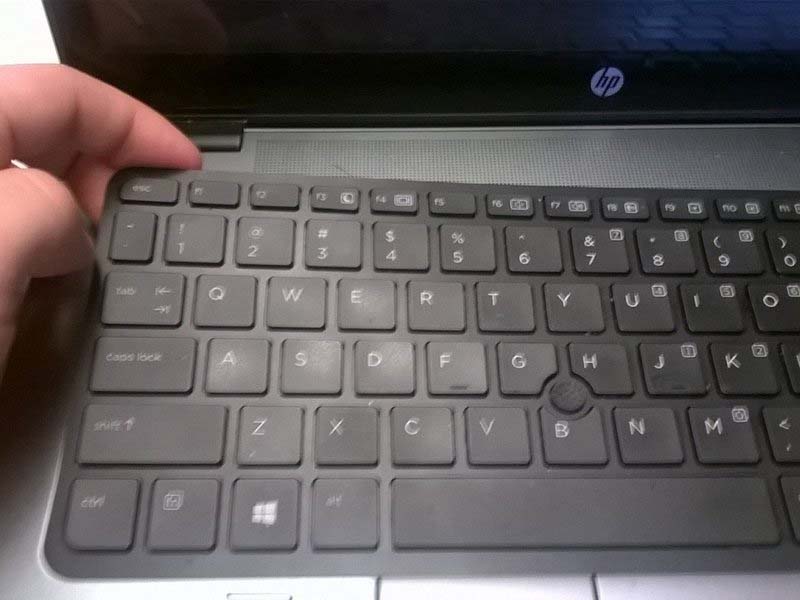

Bước 8: Tháo bàn phím từ phía trên

• Sau khi bàn phím nhô lên, nhẹ nhàng kéo cạnh trên bàn phím và trượt lên để tháo ra.

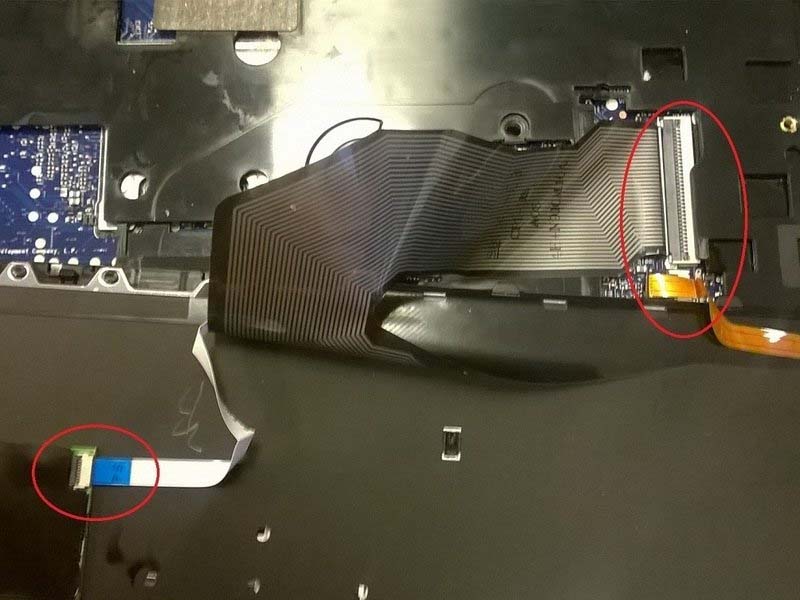

Bước 9: Ngắt kết nối cáp bàn phím

Bàn phím được kết nối bằng 3 cáp ruy-băng.

• Cáp bên trái có thể tháo từ bàn phím hoặc bo mạch chủ.
• Các cáp này đều có khóa nhựa nhỏ, chỉ cần mở chốt là có thể rút ra.

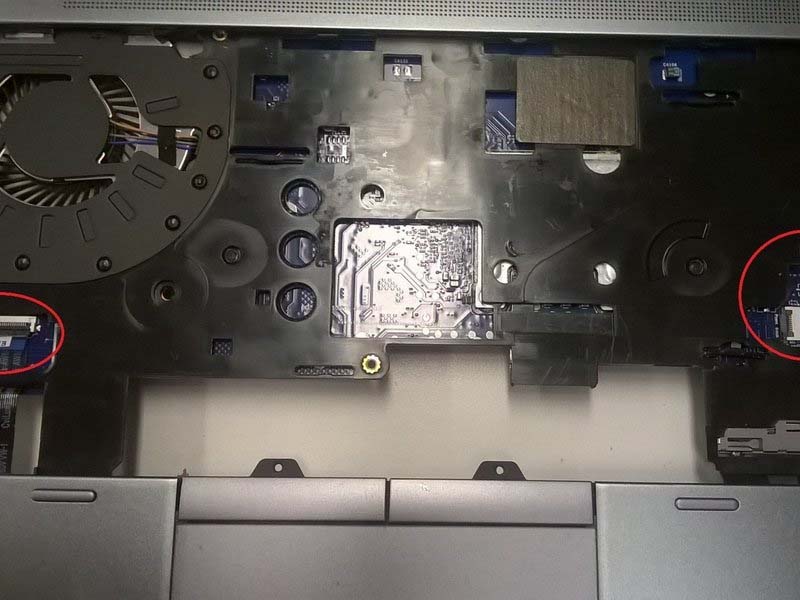

Bước 10: Tháo hai cáp ruy-băng từ bo mạch

• Sau khi tháo bàn phím, bạn cần ngắt kết nối thêm 2 cáp ruy-băng từ bo mạch chủ với nắp trên của máy (một bên trái, một bên phải).

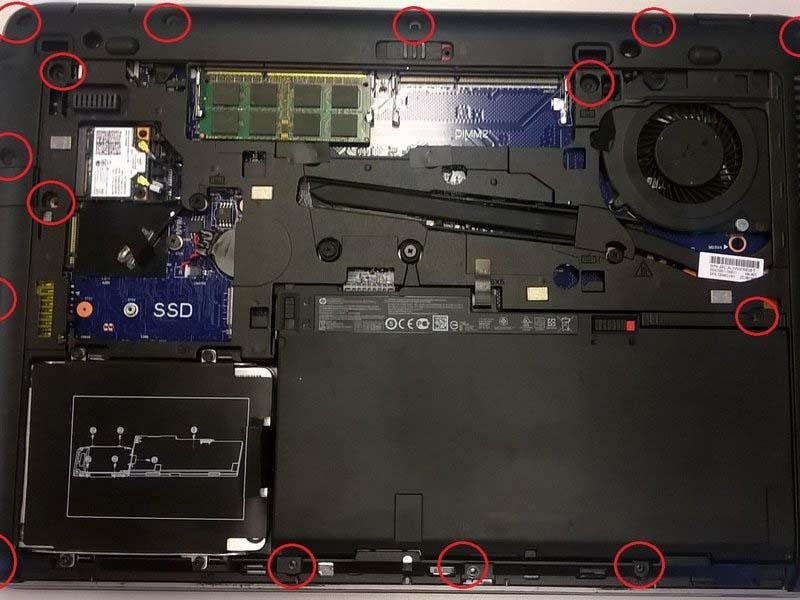

Bước 11: Lật máy lại và tháo các ốc còn lại

• Lật máy trở lại mặt dưới và tháo hết các ốc vít còn lại của vỏ máy (được đánh dấu đỏ). Dùng tua vít loại Phillips để thực hiện.

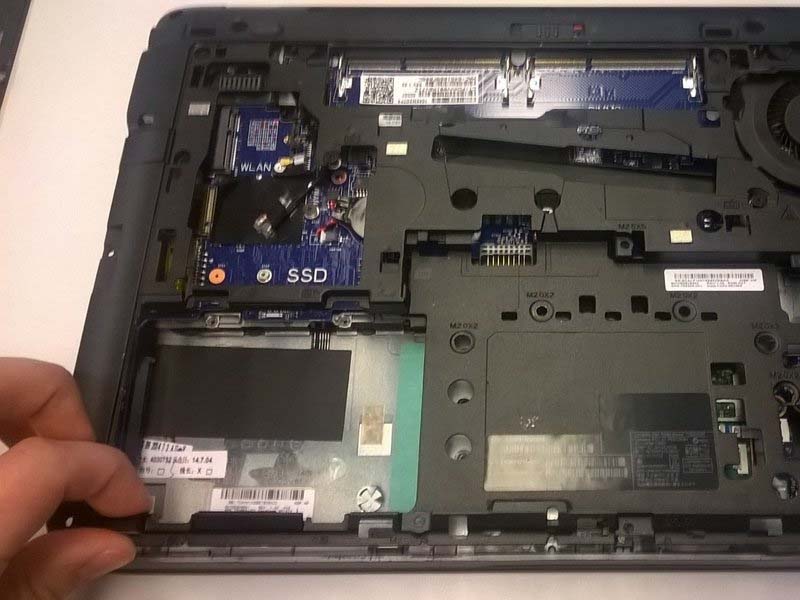

Bước 12: Nhấc vỏ dưới lên

• Bạn có thể nhấc vỏ lên theo chiều thẳng đứng. Vị trí dễ nhấc nhất là từ góc dưới bên trái.

Bước 13: Lộ ra bo mạch chính

• Sau khi tháo vỏ, bạn sẽ thấy rõ bo mạch chủ. Nếu máy từng bị nước đổ, đây là vị trí nên kiểm tra kỹ vì có thể bị ảnh hưởng tới loa, bo mạch, và nắp trên.

Bước 14: Tháo 3 ốc giữ bo mạch chủ

• Tháo 3 ốc vít (được đánh dấu đỏ) đang giữ bo mạch chủ cố định trên khung máy.

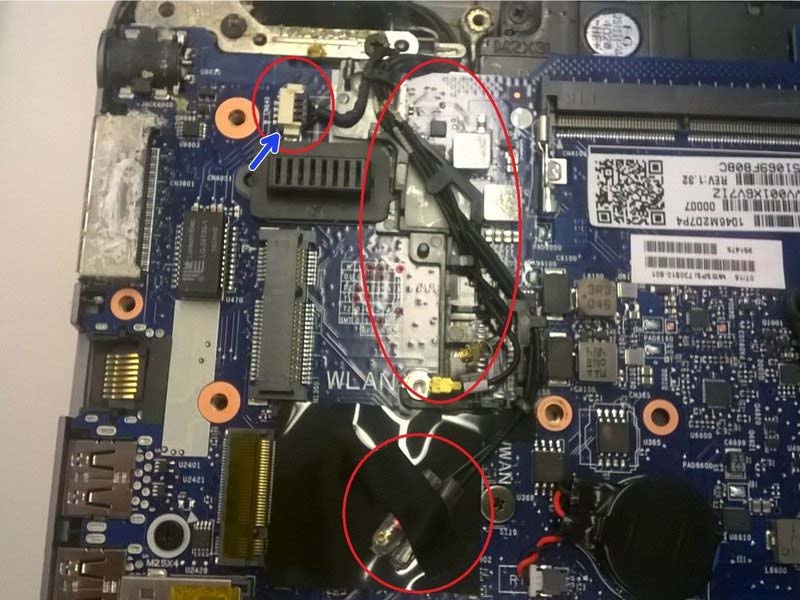

Bước 15: Tháo dây cáp Wi-Fi khỏi bo mạch chủ

• Tháo băng keo và miếng nhựa bảo vệ các dây Wi-Fi (khoanh đỏ ở dưới). Lưu ý: Dây ở góc trên bên trái là cáp loa, không phải dây Wi-Fi, nhưng nó đang ép các dây Wi-Fi vào khung nhựa.

Bước 16: Ngắt kết nối quạt, cáp nguồn và cáp màn hình

• Tháo cáp kết nối quạt, cáp nguồn và cáp màn hình ra khỏi bo mạch.
• Quạt cũng được giữ bởi một ốc vít ở góc dưới bên phải.

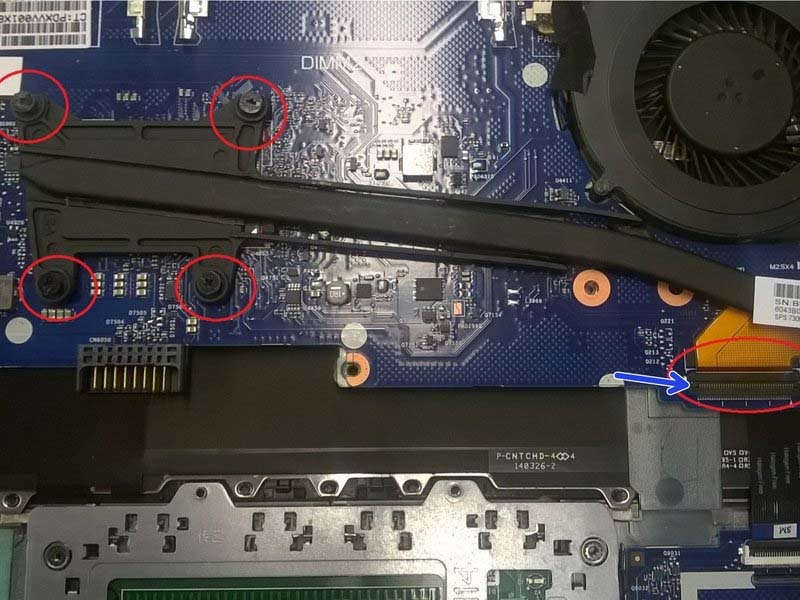

Bước 17: Tháo tản nhiệt và cáp cuối cùng

• Tháo bộ tản nhiệt ra sau đó mở khóa bên trái của cáp ruy-băng còn lại. Lưu ý: Không cần tháo toàn bộ cáp này, chỉ cần mở bên trái để lấy bo mạch ra.

Bước 18: Tháo bo mạch chủ

• Trong khi giữ cáp ruy-băng sang một bên, bạn có thể nhấc bo mạch từ bên phải lên để tháo ra. Nếu gặp lực cản, hãy kiểm tra lại xem còn ốc hoặc cáp nào chưa tháo.

Bước 19: Hoàn tất tháo rời

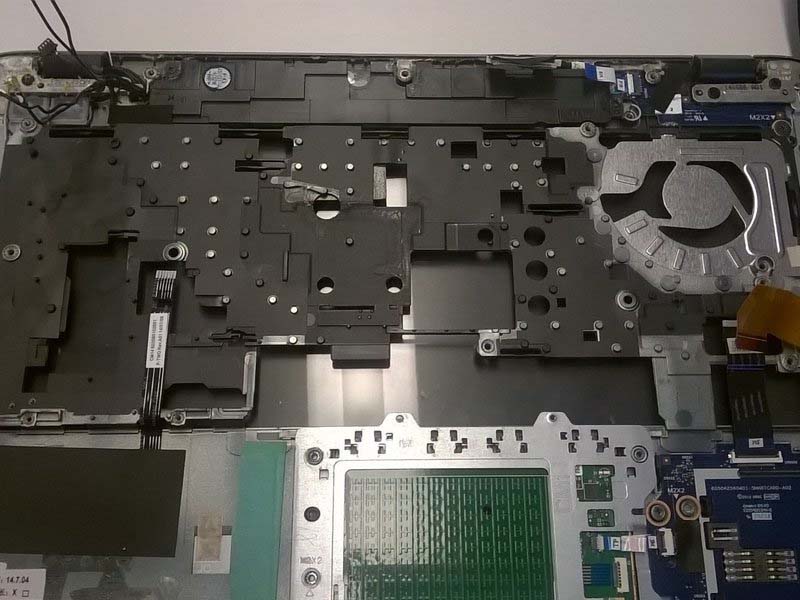

Tại thời điểm này, bạn đã hoàn tất việc tháo rời máy, trừ một vài linh kiện nhỏ và dễ tháo.

• Cáp ở dưới cùng bên trái kết nối với đầu đọc vân tay.
• Các cáp bên phải thuộc đầu đọc thẻ thông minh (SC Reader).
• Bo mạch nguồn (góc trên bên trái) có thể tháo được, nhưng thường không cần thay.
• Hai bản lề cũng có thể nới lỏng để tháo cụm màn hình ra khỏi nắp trên.
