Quy Trình Thực Hiện Các Bước Tháo Rời IBM Thinkpad 700C

Nếu bạn đang có nhu cầu sửa chữa, thay thế linh kiện Laptop IBM Thinkpad 700C, hãy tham khảo ngay Quy trình thực hiện các bước tháo rời IBM Thinkpad 700C đảm bảo an toàn, hiệu quả và không làm hỏng các bộ phận khác.

Quy trình thực hiện các bước tháo rời IBM Thinkpad 700C

Bước 1: Kích thước vít

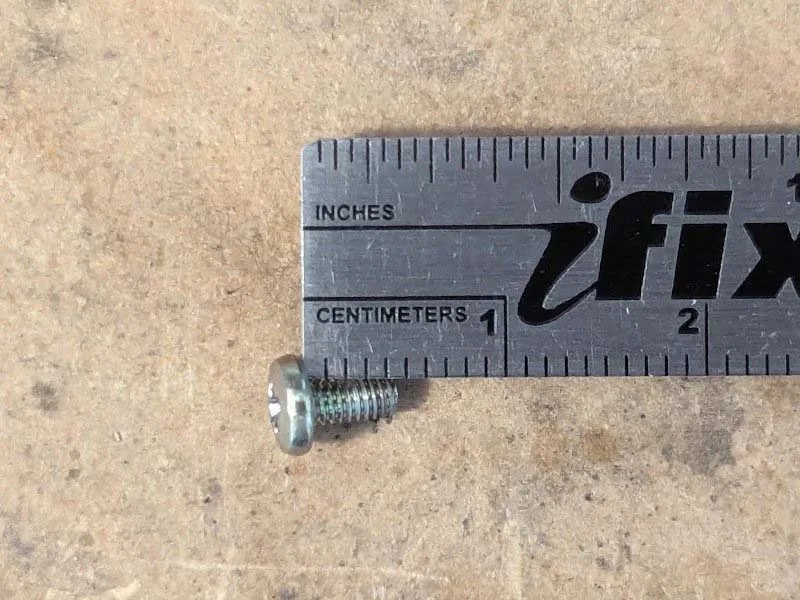

Vít trong hướng dẫn này được đo bằng milimét, chỉ tính phần thân có ren, không tính đầu vít. Vít thực tế thường ngắn hơn khoảng 0.3 mm so với chiều dài ghi trên nhãn. Tất cả vít máy đều là loại M2.5 đầu Phillips trừ khi có ghi chú khác.

Bước 2: Tháo nắp đèn LED

Mở màn hình laptop gần hết cỡ rồi đặt nghiêng máy. Dùng spudger nạy nhẹ các móc nhựa phía sau của nắp đèn LED. Cẩn thận vì nhựa giòn. Sau đó xoay nắp về phía bàn phím và tháo tiếp các móc ở mặt trước.

Bước 3: Tháo nắp bản lề

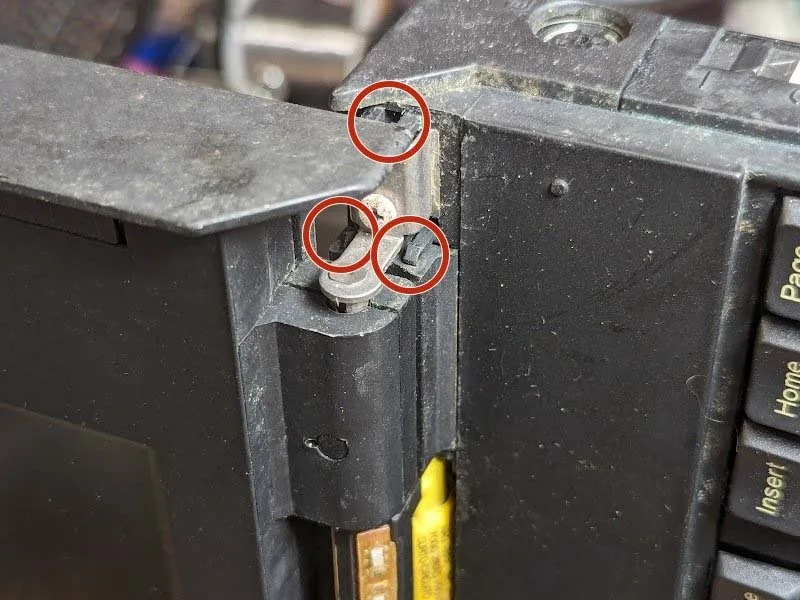

Dùng guitar pick và spudger để nạy các móc nhựa của nắp bản lề. Có ba điểm cần tháo. Lặp lại với nắp bên kia. Lưu ý nắp không thể thay đổi vị trí trái-phải do thiết kế nghiêng khác nhau.

Bước 4: Tháo vít bản lề

Đóng nhẹ màn hình. Chèn guitar pick ở mép trước để tránh khóa bản lề tự động gài. Tháo hai miếng che vít trên cùng, sau đó tháo 4 vít 3 mm phía sau và 2 vít bạc 5 mm phía trên. Khi lắp lại, hãy siết vít dài trước.

Bước 5: Tháo bo mạch đèn LED

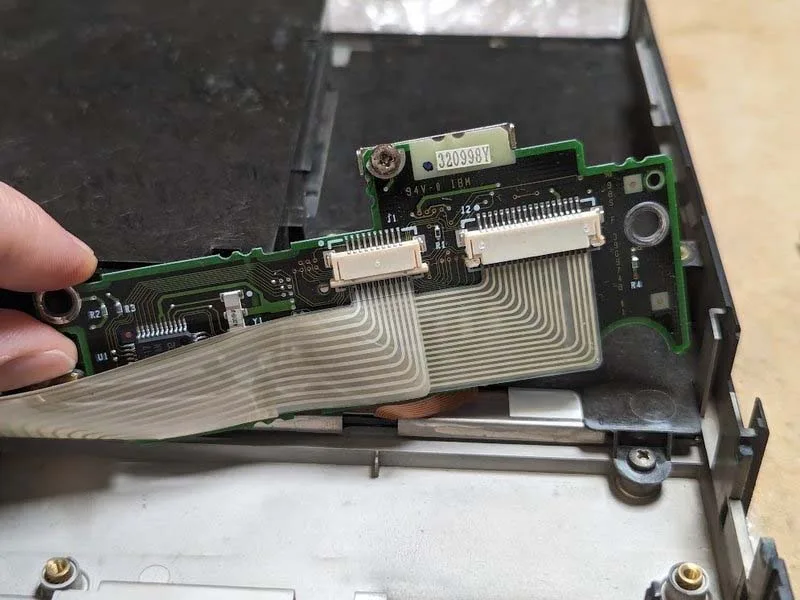

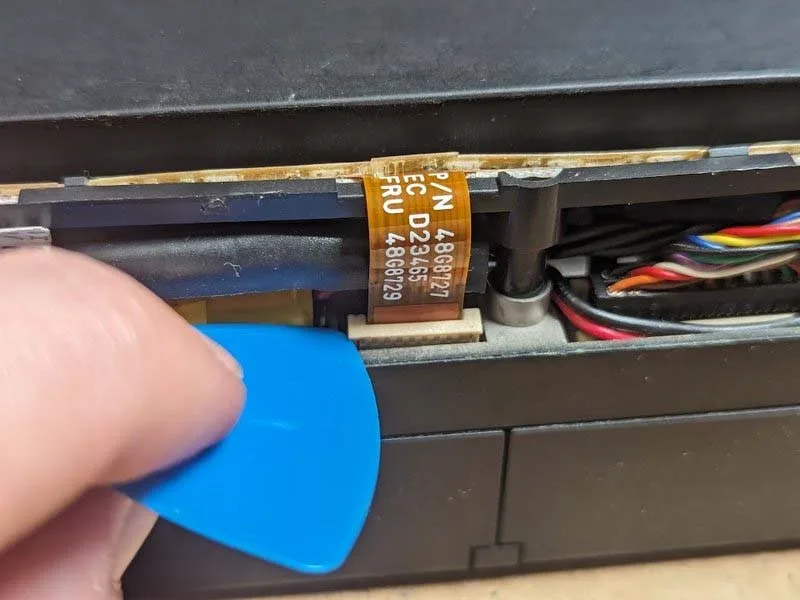

Mở khóa cáp flex bằng guitar pick hoặc móng tay, rồi nhẹ nhàng rút dây ra. Dùng đầu vít nhỏ PH00 để nới lỏng vít giữ cụm đèn LED. Rút cụm ra và tháo dây nguồn 4 chân.

Bước 6: Ngắt kết nối cáp LCD

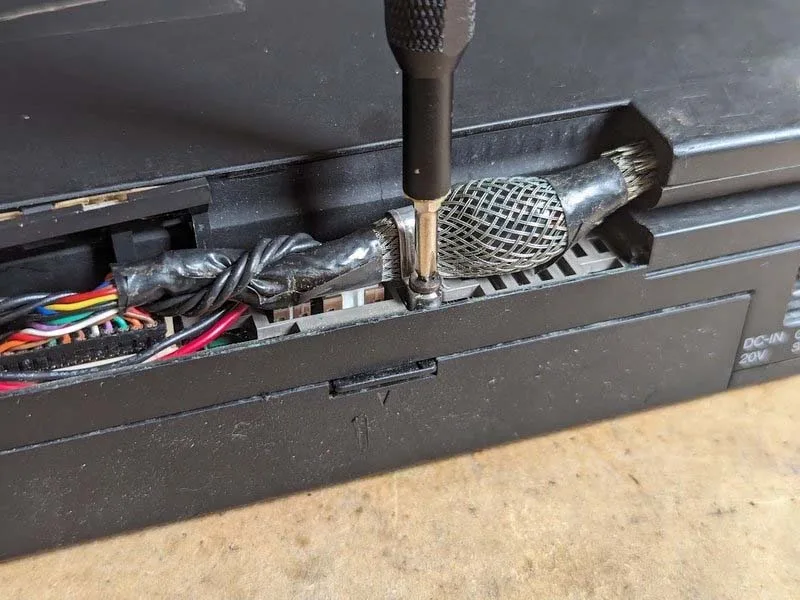

Tháo vít 3 mm giữ cáp dữ liệu. Dùng spudger để rút cáp nguồn đèn nền (4 chân) và cáp dữ liệu LCD (nhiều màu).

Bước 7: Tách màn hình LCD khỏi thân máy

Nhẹ nhàng nâng màn hình lên để bản lề trượt ra khỏi thân máy, sau đó đặt sang một bên. Tháo 2 miếng spacer nhựa dưới bản lề. Ghi nhớ vị trí vì chúng không thể hoán đổi.

Bước 8: Tháo nắp lưng màn hình LCD

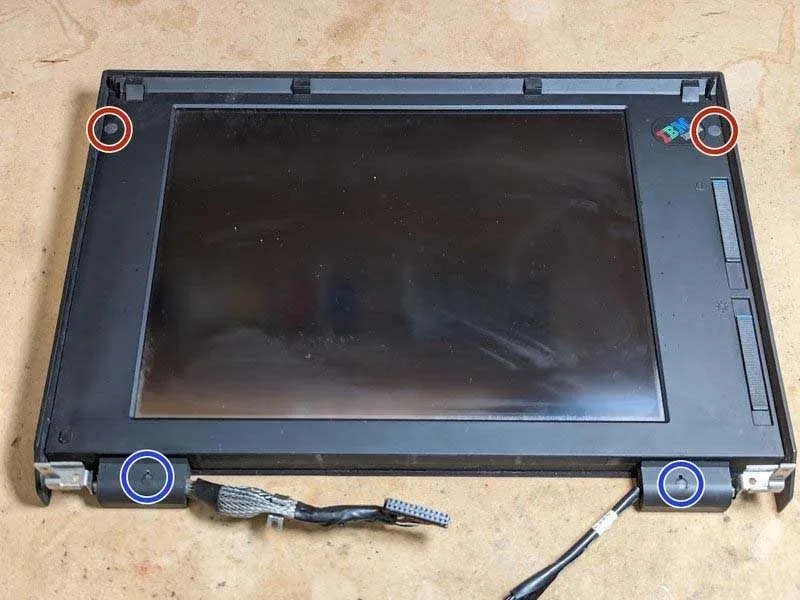

Dùng móc nhỏ hoặc tua vít dẹt để tháo 2 nút cao su xanh và 2 đĩa che vít màu đỏ. Dùng Torx T6 để tháo 4 vít 5 mm. Đặt màn hình úp xuống, mở nắp lưng từ phía bản lề rồi trượt ra để tháo.

Bước 9: Tháo các cáp mềm (flex)

Tháo cáp flex dài (gạch đỏ), ghi nhớ hướng thanh kim loại (không đối xứng). Tháo tiếp hai cáp góc 90 độ và một cáp ở ngoài cùng bên phải (ô màu xanh). Đảm bảo gắn lại đúng hướng.

Bước 10: Tháo khung cố định màn hình

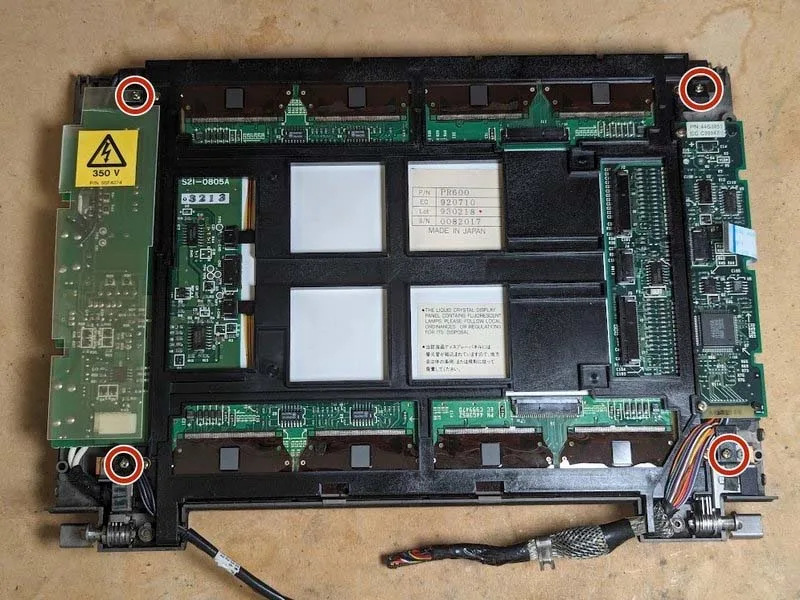

Tháo 4 vít 12 mm ở bốn góc. Dùng guitar pick nâng khung lên, rút cáp dữ liệu và cáp nguồn đèn nền khỏi khung, rồi nhấc khung lên.

Bước 11: Tháo mạch đèn nền & mạch driver LCD

Tháo 4 vít tự ren 6 mm. Nhấc bo driver bên phải. Rút 2 cáp mềm ra khỏi bo đèn nền, rồi lật bo để thấy dây CCFL và tháo ra. Lưu ý các thanh trượt điều chỉnh phải khớp lại đúng khi lắp.

Bước 12: Thay tụ bo CCFL

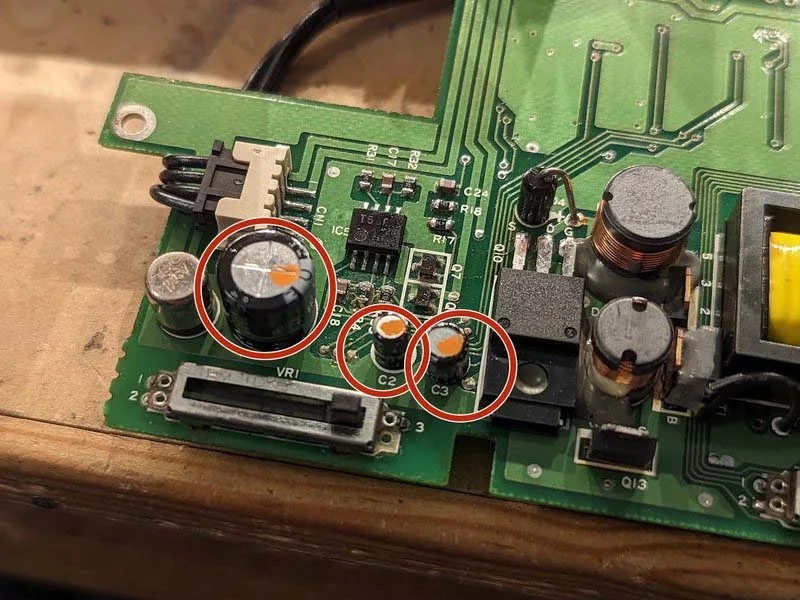

Trong quá trình sửa chữa, nên thay 3 tụ sau:
– C1: 220 µF 35 V
– C2: 4.7 µF 25 V
– C3: 33 µF 6.3 V

Bước 13: Thay tụ bo driver LCD

Thay các tụ như sau:

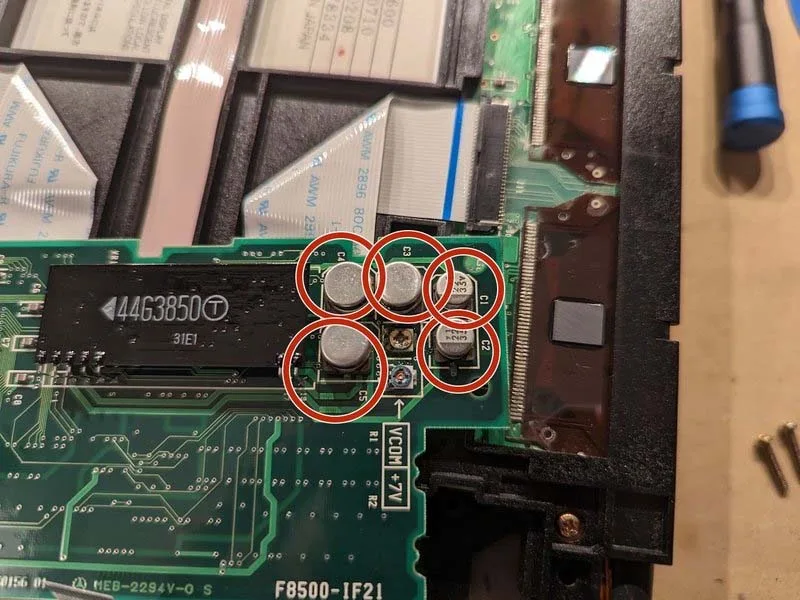

– C1, C2: 22 µF 35 V
– C3, C4: 47 µF 25 V
– C5: 100 µF 16 V
Làm sạch bo, trung hòa axit bằng baking soda, kiểm tra và phục hồi mạch nếu bị ăn mòn.

Bước 14: Tháo bản lề

Tháo 2 vít 8 mm để lấy bản lề. Bản lề trái phải khác nhau, không được đổi chỗ. Nếu cứng, dùng búa nhẹ gõ vào trục kim loại khi kẹp trong ê tô.

Bước 15: Tháo cụm đèn nền LCD (tuỳ chọn)

Nhấc cụm tán sáng CCFL lên. Tránh để mạch va vào LCD. Dùng nước cất hoặc khăn lau kính sạch, không dùng cồn isopropyl để lau LCD.

Bước 16: Tháo pin và ổ cứng

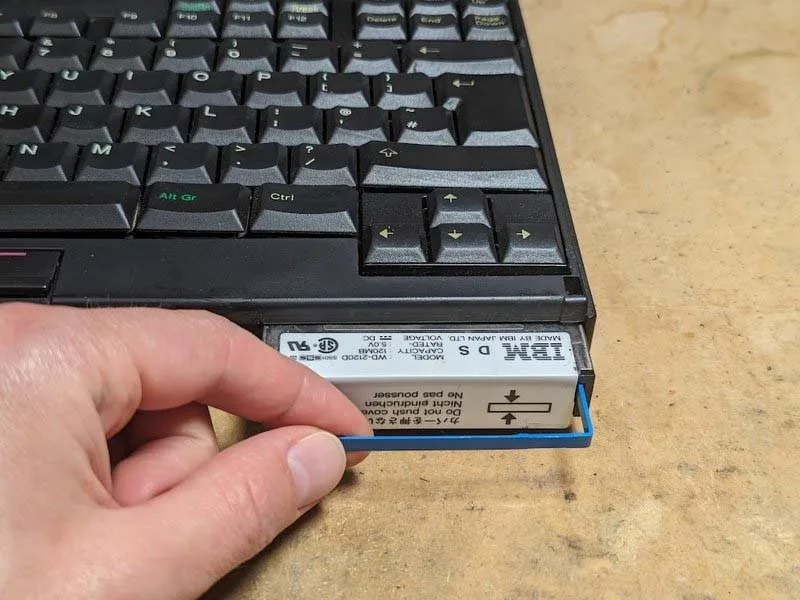

Trượt mặt pin xuống, kéo pin ra. Chuyển công tắc nắp ổ cứng sang chế độ mở, trượt nắp ra và kéo ổ đĩa bằng thanh màu xanh.

Bước 17: Tháo modem

Hạ nắp modem, nới vít giữ modem bằng tua vít dẹt. Rút tay cầm và kéo modem ra ngoài.

Bước 18: Tháo pin chờ

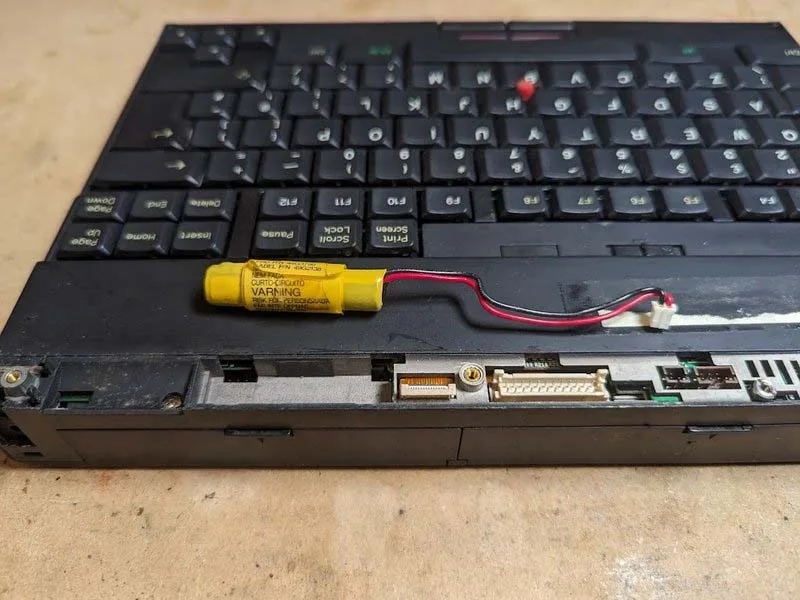

Dùng spudger rút đầu nối pin chờ, pin sẽ tự rơi ra vì không bị cố định thêm.

Bước 19: Tháo nắp RAM

Úp laptop lên lớp xốp. Dùng guitar pick đẩy nắp RAM xuống và sang trái để tháo ra.

Bước 20: Tháo nắp sau

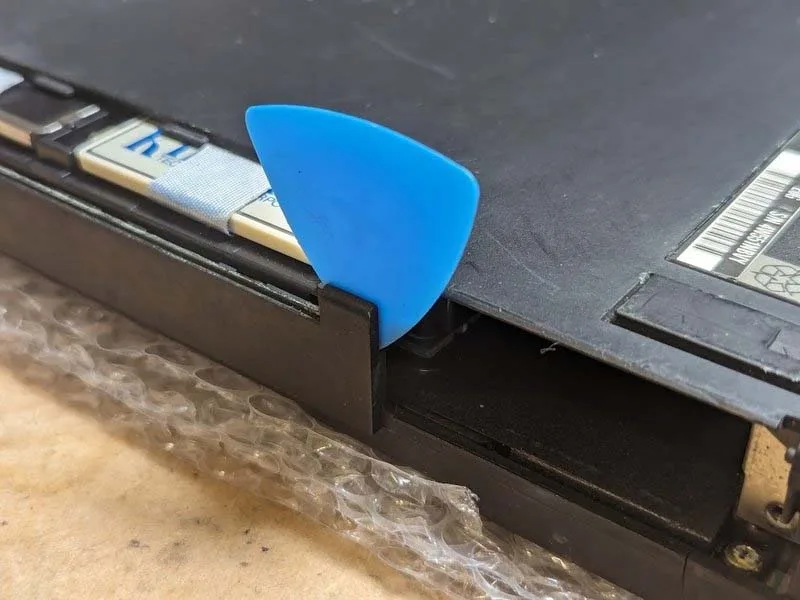

Tháo 3 vít đen 4 mm. Dùng guitar pick và spudger tháo 5 móc nhựa, trong đó có 2 móc ẩn ở khe ổ cứng và khe pin.

Bước 21: Tháo chắn card đồ họa

Tháo 2 vít bạc 5 mm, gập phần chắn về phía trước rồi trượt ra phía sau để tháo.

Bước 22: Tháo card CPU

Tháo 2 vít bạc 5 mm, dùng guitar pick nâng card CPU lên rồi kéo ra khỏi khe.

Bước 23: Tháo bo video

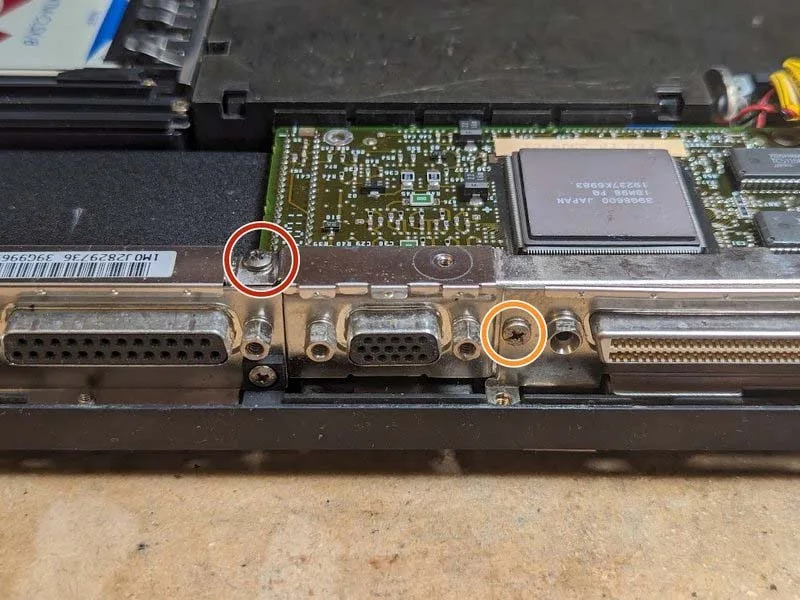

Tháo vít đen 4 mm trên cổng song song và vít bạc 4 mm gần cổng VGA. Nhấc hai góc bo video để rút ra khỏi bo chính.

Bước 24: Tháo bo RAM

Tháo 2 vít 16 mm và thanh ray modem. Rút bo RAM ra.

Bước 25: Tháo chắn PS/2, nút nguồn và pin CMOS

Ấn nhẹ phần nhựa gần cổng chuột PS/2 rồi trượt lên để mở khóa. Gỡ lá chắn kim loại, nhấc nút nguồn lên và rút pin CMOS bằng spudger.

Bước 26: Tháo các vít giữ bo chính

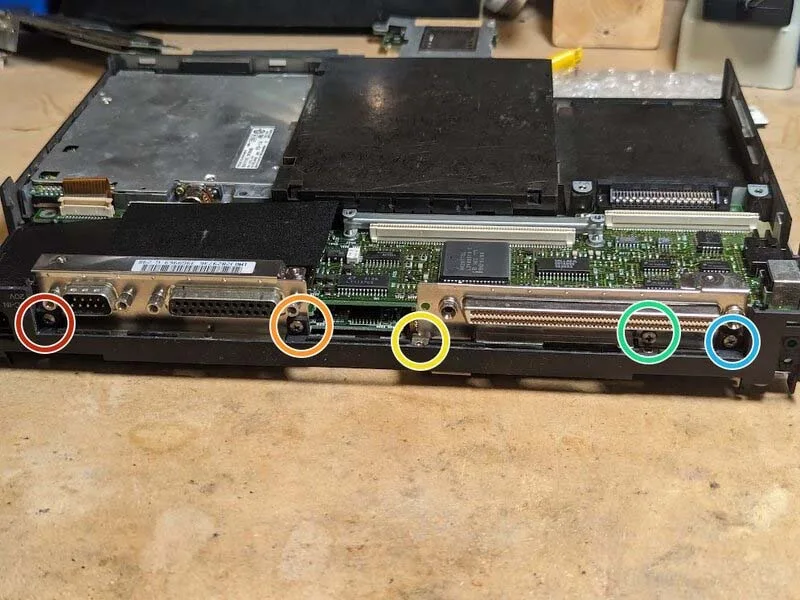

Ngắt kết nối cáp floppy. Lật máy tháo standoff gần cổng LCD. Sau đó tháo 5 vít giữ bo mạch, gồm nhiều loại vít khác nhau.

Bước 27: Tháo bo mạch chính

Giữ tấm che modem, nhấc nhẹ hai bên bo mạch chính. Ghi nhớ vị trí loa và dây để lắp lại đúng.

Bước 28: Tháo bo nguồn

Tháo vít đen 8 mm, 2 vít bạc 5 mm, rồi gỡ bo nguồn ra. Rút dây nối pin. Kiểm tra và thay tụ C18 nếu bị rò.

Bước 29: Tháo bàn phím và TrackPoint

Tháo 2 vít đen 3 mm. Rút cáp TrackPoint, lật bo lên và tháo 2 cáp bàn phím.

Bước 30: Tháo ổ đĩa mềm

Chèn 2 guitar pick vào bên trái để mở khóa. Nhấc lên và kéo chéo sang phải để tháo.

Bước 31: Tháo khung gia cứng

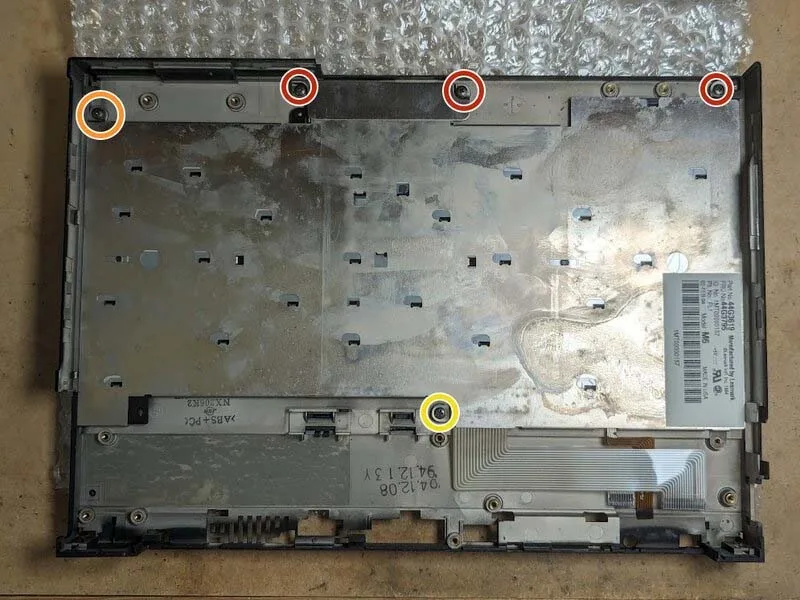

Tháo 6 vít: gần nút nguồn (3 mm đen), gần ổ cứng (2 vít bạc 5 mm), gần ổ mềm (2 vít đen 4 mm), và gần bo nguồn (1 vít bạc 6 mm).

Bước 32: Tháo bàn phím

Tháo 5 vít: 3 vít đen 4 mm, 1 vít bạc 5 mm, 1 vít đen 3 mm. Gỡ tấm kim loại và nhấc bàn phím ra.

Bước 33: Hoàn tất tháo rời

Toàn bộ laptop đã được tháo xong. Bạn có thể tiến hành sửa chữa, vệ sinh hoặc thay thế linh kiện.
