Hướng Dẫn Thay Cụm Màn Hình Laptop HP 15-fc0000 Series Đúng Cách

Hướng dẫn này giúp bạn thay thế cụm màn hình trên laptop HP 15-fc0000 series. Cụm màn hình bao gồm tấm nền màn hình, webcam, ăng-ten Wi-Fi và bản lề.

Hướng dẫn thay cụm màn hình Laptop HP 15-fc0000 Series đúng cách

Cảnh báo: Quá trình này yêu cầu tháo pin ra. Hãy cẩn thận để không làm cong, vặn hoặc đâm thủng pin. Pin lithium-ion khi còn điện có thể rất nguy hiểm nếu bị thủng. Nếu pin có dấu hiệu phồng, hãy thận trọng hơn khi thao tác.

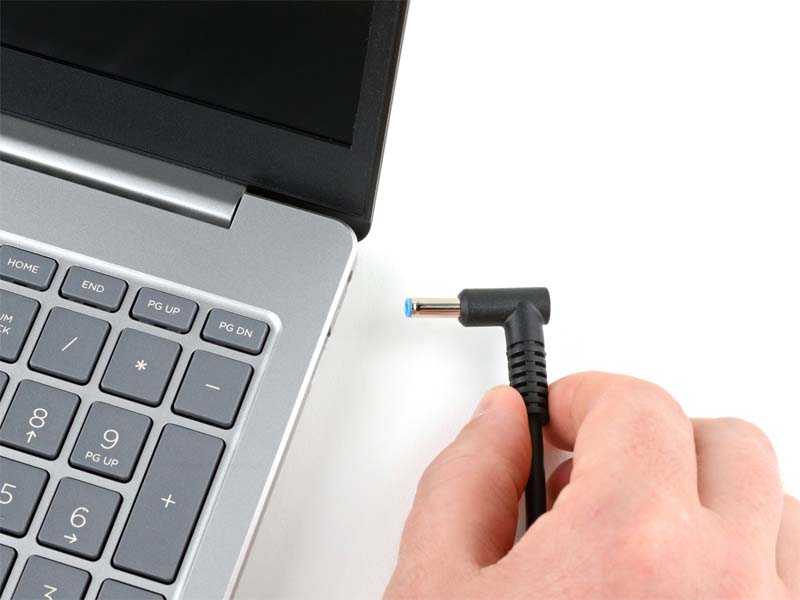

Bước 1: Tắt nguồn máy tính

• Rút sạc và các dây cáp kết nối khác khỏi laptop.

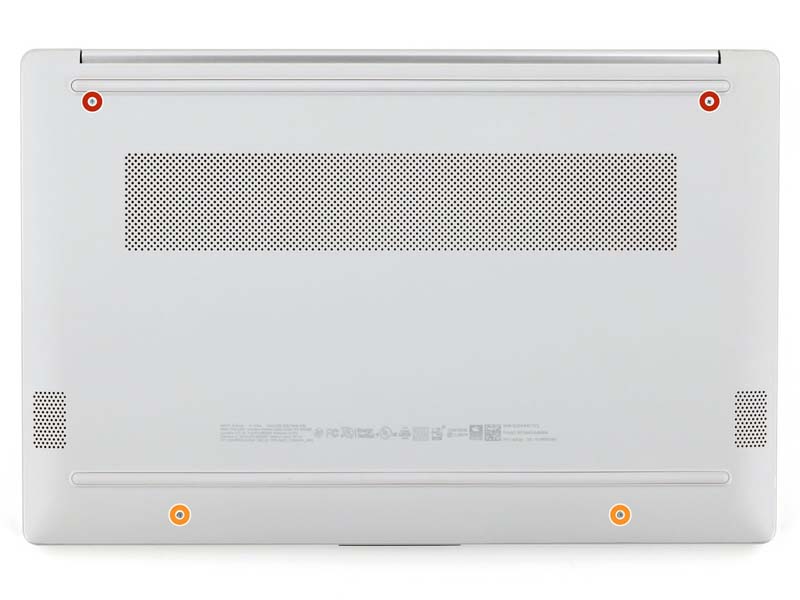

Bước 2: Tháo vít nắp đáy máy

Đóng nắp laptop và lật ngược lại sao cho chân cao su hướng lên trên. Đặt laptop lên bề mặt mềm để tránh trầy xước. Dùng tua vít Phillips tháo 4 vít ở nắp đáy:

• 2 vít dài 6.8 mm ở phía sau máy (gần bản lề).
• 2 vít dài 4.8 mm ở phía trước máy (gần người dùng).

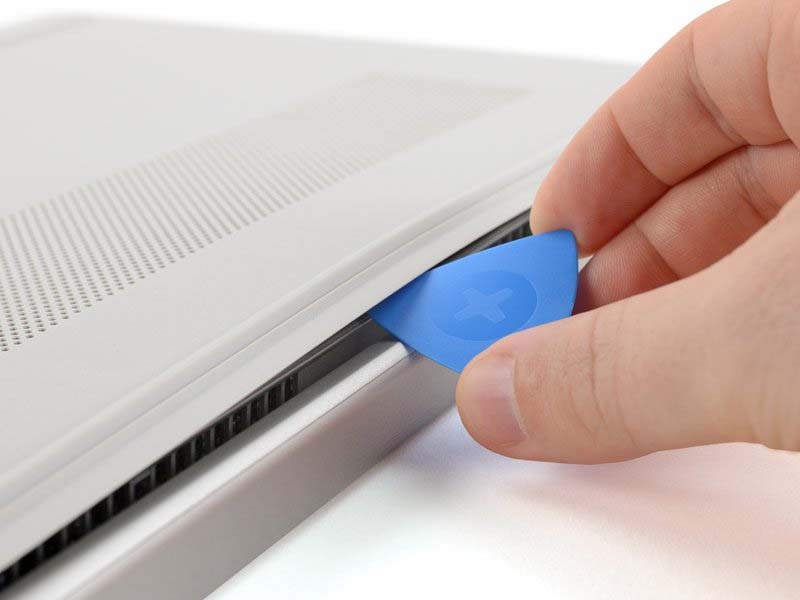

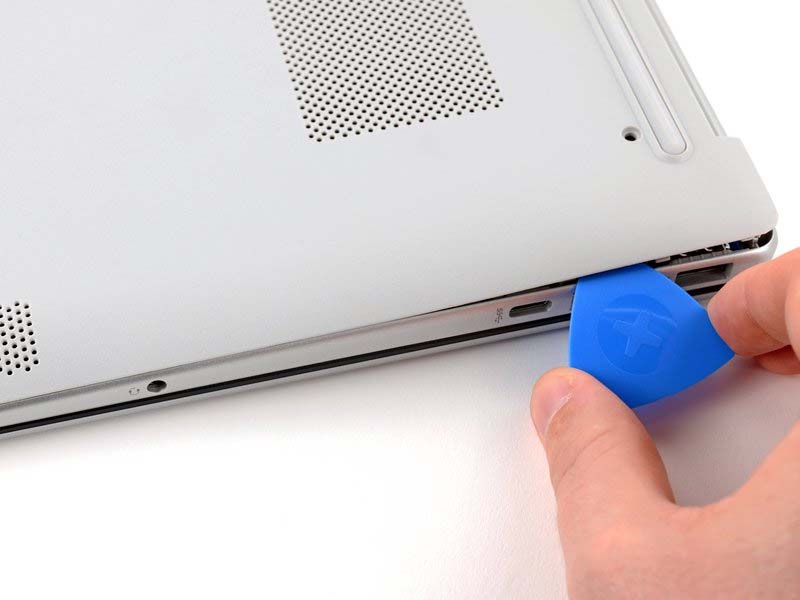

Bước 3: Gỡ các ngàm giữ nắp đáy

• Các ngàm này khá mỏng manh, hãy thao tác nhẹ nhàng.

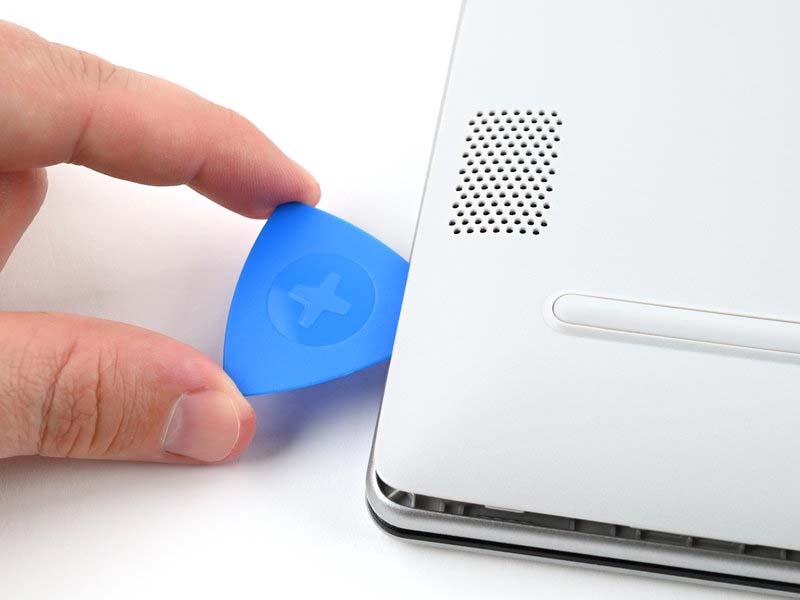

• Dùng que mở (opening pick) luồn vào mép sau của nắp đáy.
• Vặn nhẹ để bật một hoặc nhiều ngàm. Làm tương tự dọc theo mép sau để mở hết các ngàm.

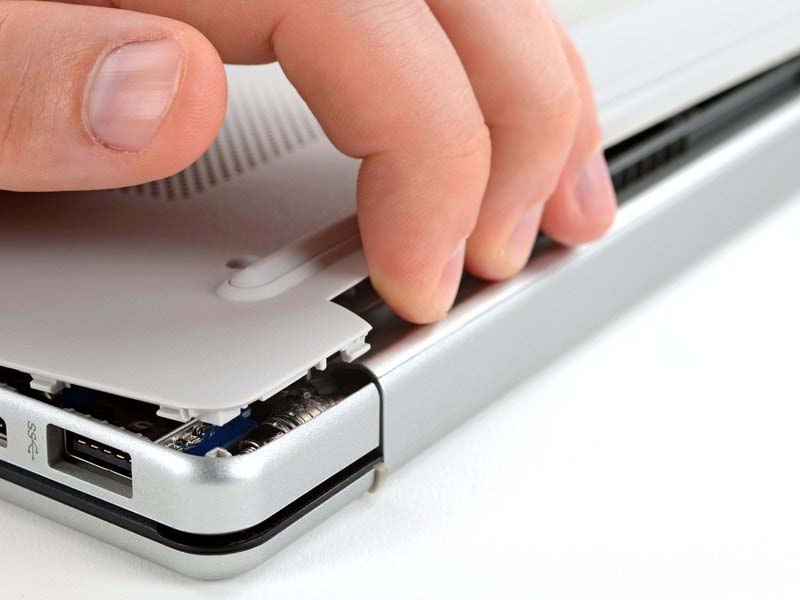

Bước 4: Nâng góc nắp đáy lên

• Nắp đáy khá dễ gãy, cẩn thận khi uốn cong. Đặt ngón tay vào phần đã được nâng lên gần góc.
• Nhẹ nhàng nạy góc nắp đáy lên.

Bước 5: Tiếp tục mở các mép nắp đáy

• Luồn que mở vào mép bên cạnh góc vừa nâng.
• Nạy nhẹ để mở tiếp các ngàm dọc theo cạnh đó.

Bước 6: Mở các cạnh còn lại

• Lặp lại bước trên để mở các cạnh còn lại của nắp đáy.

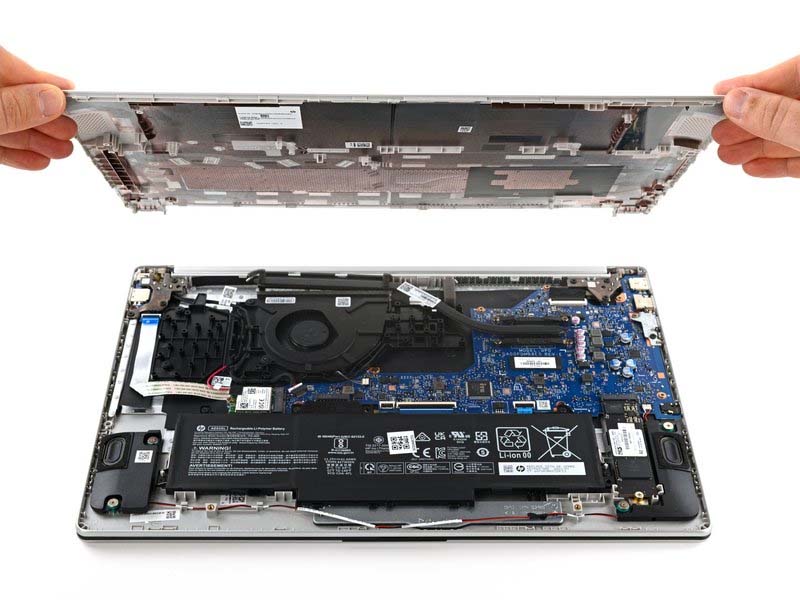

Bước 7: Tháo nắp đáy

• Lấy nắp đáy ra khỏi máy. Nếu nắp không dễ dàng được tháo, hãy dùng que mở để kiểm tra và mở thêm các ngàm chưa bung.
• Khi lắp lại: Căn chỉnh nắp sao cho mép trùng với thân máy rồi ấn nhẹ cho đến khi nghe tiếng “click”.

Bước 8: Gỡ băng dính giữ dây loa

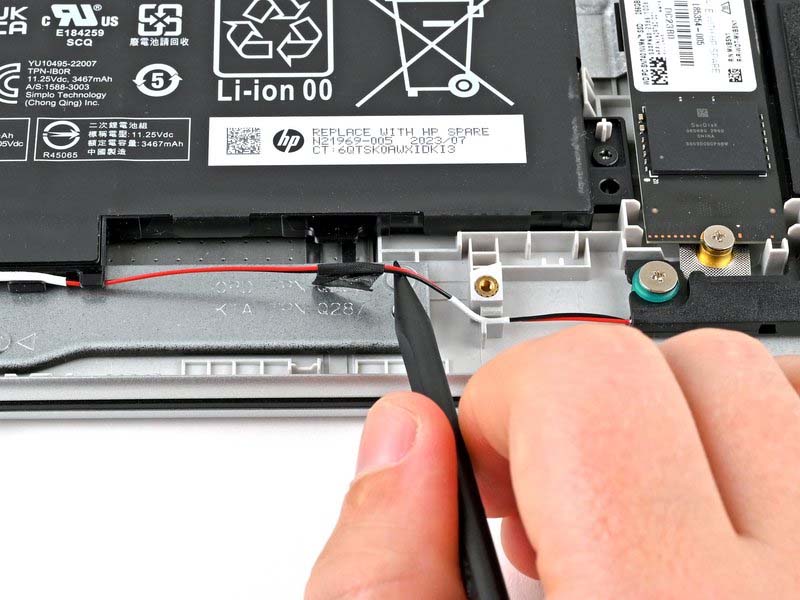

• Không kéo mạnh dây loa, tránh làm giảm chất lượng âm thanh. Dùng spudger hoặc ngón tay để nâng miếng băng dính dính dây loa vào khung kim loại bàn rê chuột. Tránh làm gập băng dính để có thể tái sử dụng.

Bước 9: Dịch chuyển dây loa

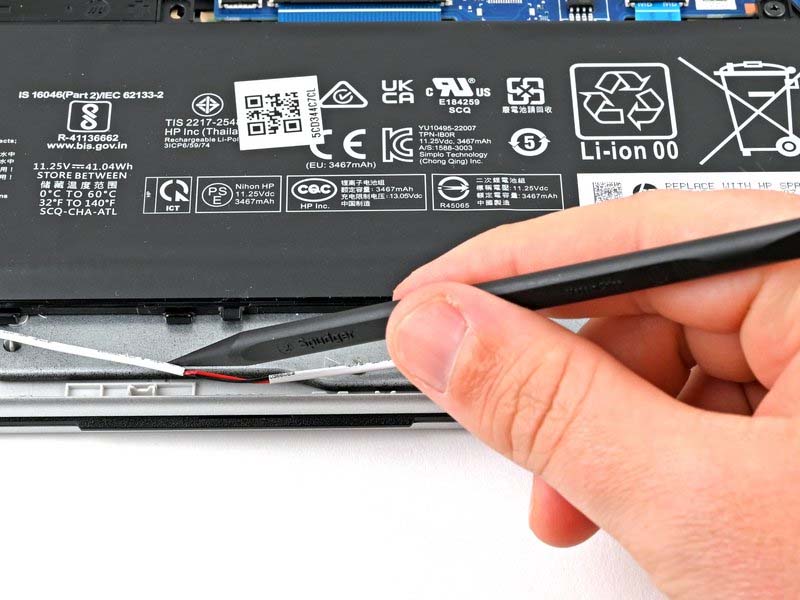

• Dùng spudger hoặc ngón tay tháo dây loa ra khỏi các ngàm cố định dọc cạnh pin.

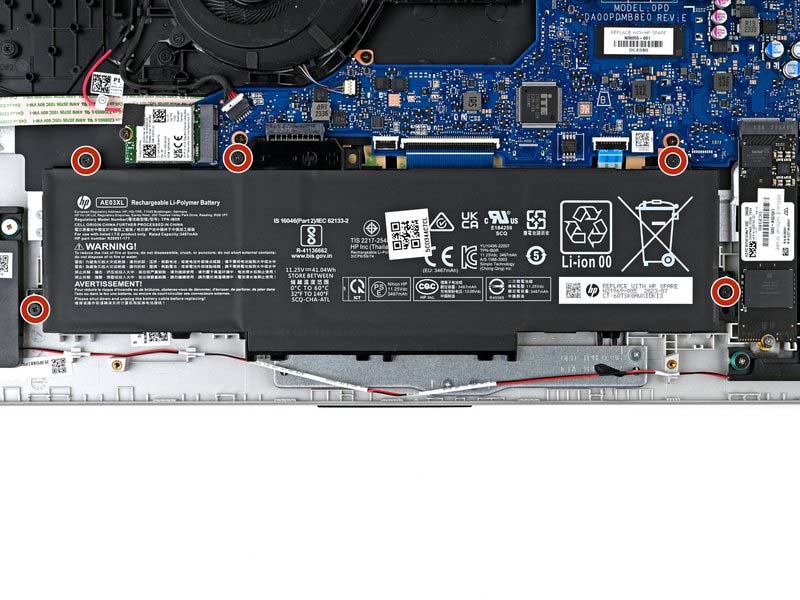

Bước 10: Tháo vít giữ pin

• Dùng tua vít Phillips tháo 5 vít dài 4.3 mm cố định pin.

• Khi lắp lại: Nhấn chắc vào đầu nối pin để đảm bảo kết nối tốt.

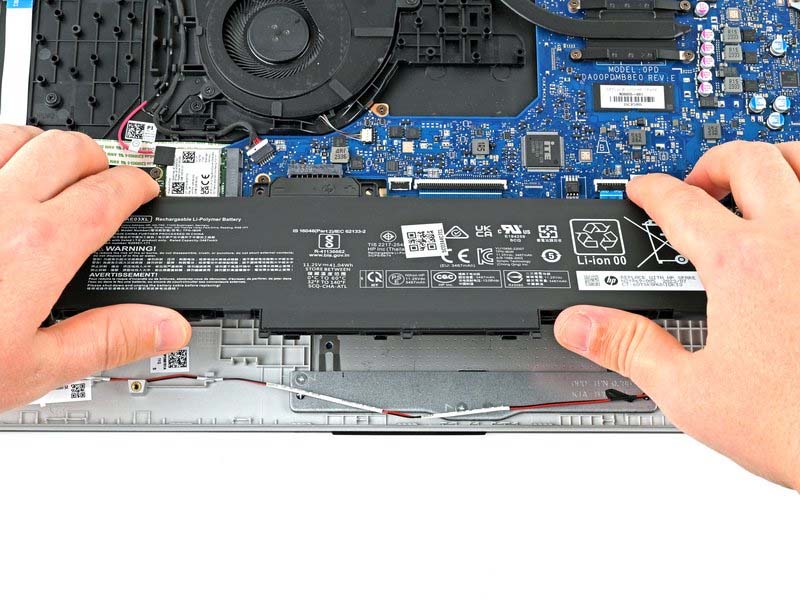

Bước 11: Tháo pin

• Không cầm pin ở hai đầu vì pin có độ dẻo. Dùng hai tay giữ pin cách đầu mỗi bên khoảng 2.5 cm (1 inch).
• Nâng nhẹ phần trước của pin (gần bạn) để gỡ khỏi các chốt định vị.
• Kéo pin về phía bạn để rút khỏi đầu nối.

Lưu ý: Không dùng lại pin bị hư hại. Nếu nghi ngờ, hãy thay pin mới.

Khi lắp lại: Gắn pin vào đầu nối ở góc nghiêng nhẹ rồi ấn xuống để khớp vào khung.

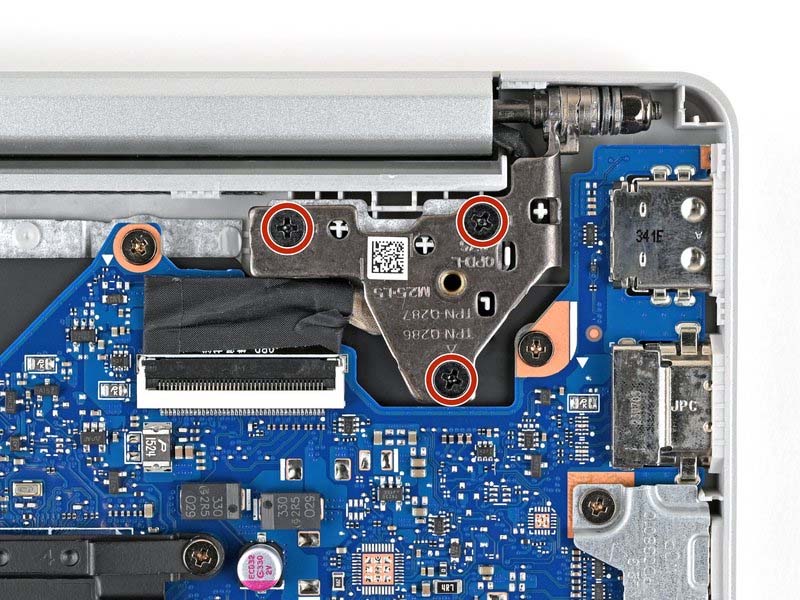

Bước 12: Tháo vít bản lề phải

• Bản lề phải nằm bên trái khi lật ngược máy.
• Dùng tua vít Phillips tháo 3 vít dài 5.6 mm cố định bản lề phải.

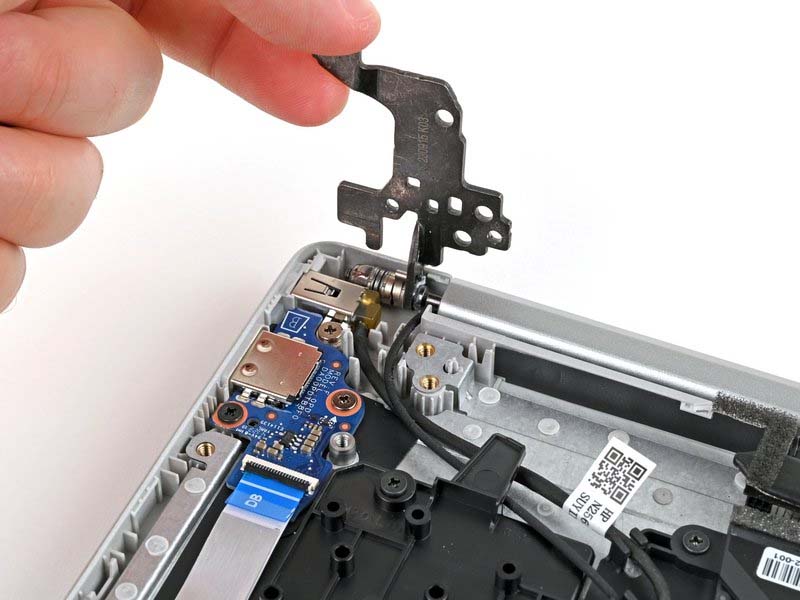

Bước 13: Mở bản lề phải

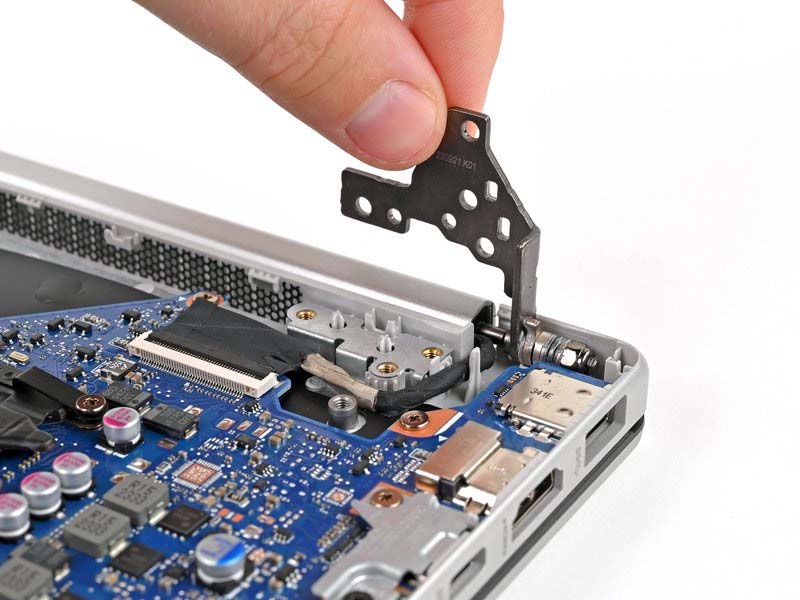

• Nâng bản lề phải lên đến góc 90 độ, hướng lên trên.

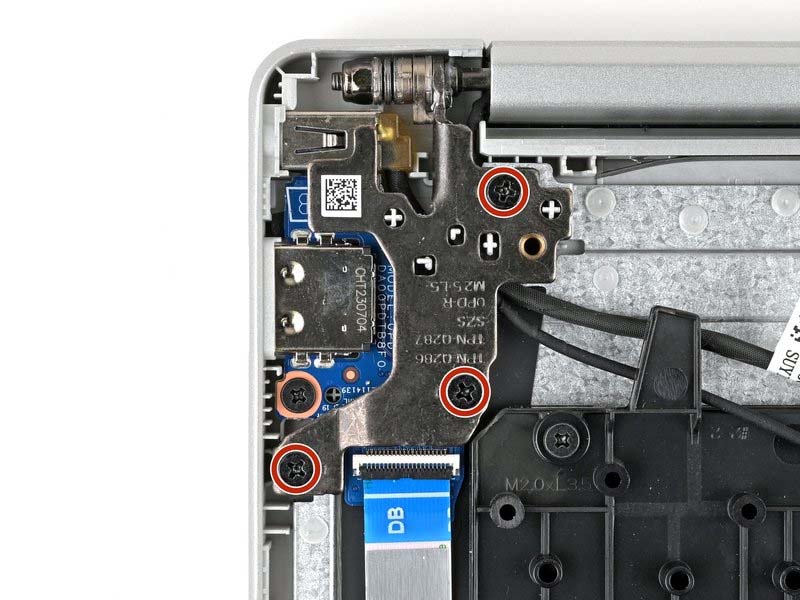

Bước 14: Tháo vít bản lề trái

• Bản lề trái nằm bên phải khi lật ngược máy.
• Dùng tua vít Phillips tháo 3 vít dài 5.6 mm cố định bản lề trái.

Bước 15: Mở bản lề trái

• Nâng bản lề trái lên đến góc 90 độ, hướng lên trên.

Bước 16: Ngắt kết nối cáp màn hình

• Dùng đầu dẹt của spudger để bật khóa (tab) của đầu nối cáp màn hình kiểu ZIF.

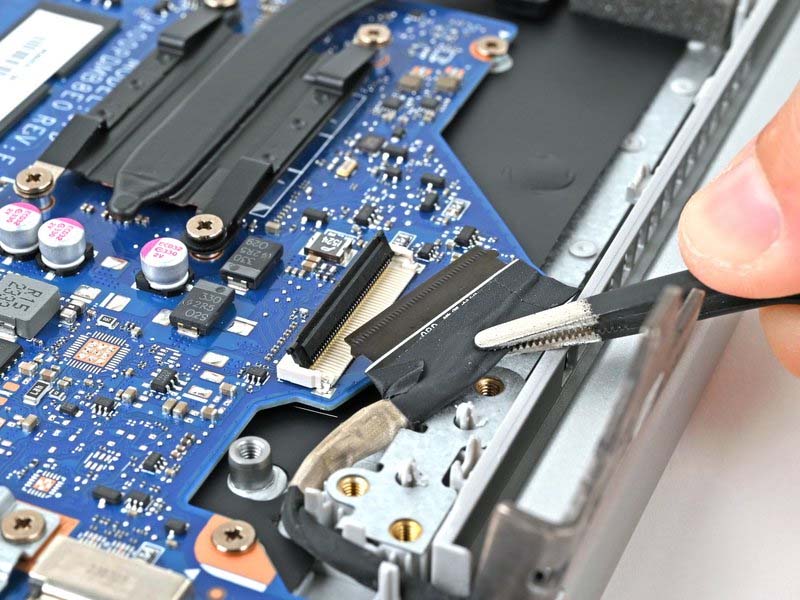

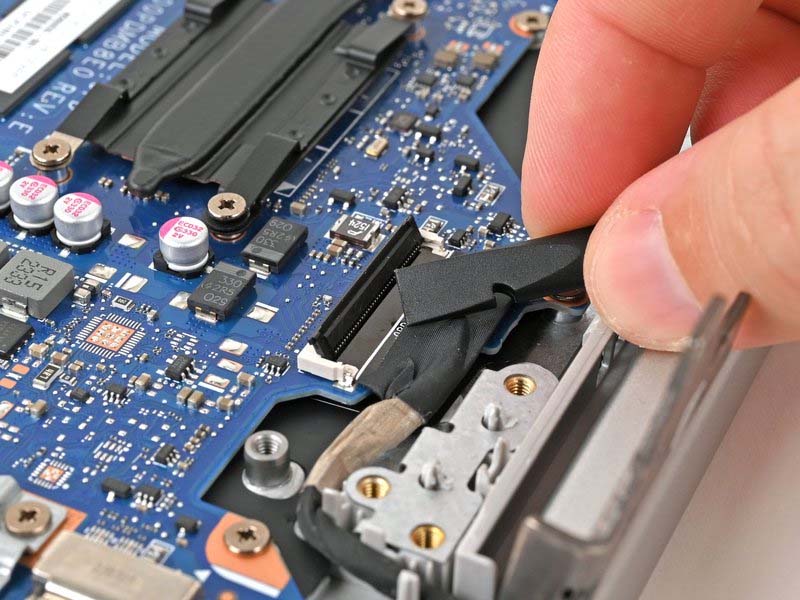

Bước 17: Tháo cáp màn hình

• Dùng nhíp hoặc ngón tay giữ phần dán đen trên cáp.
• Kéo nhẹ cáp ra khỏi đầu nối để ngắt kết nối.

Khi lắp lại: Đảm bảo khóa đang mở (hướng lên), cáp trượt vào dễ dàng. Nếu khó đẩy, kiểm tra khóa đã mở và cáp đã thẳng.

Bước 18: Nhấc cáp màn hình

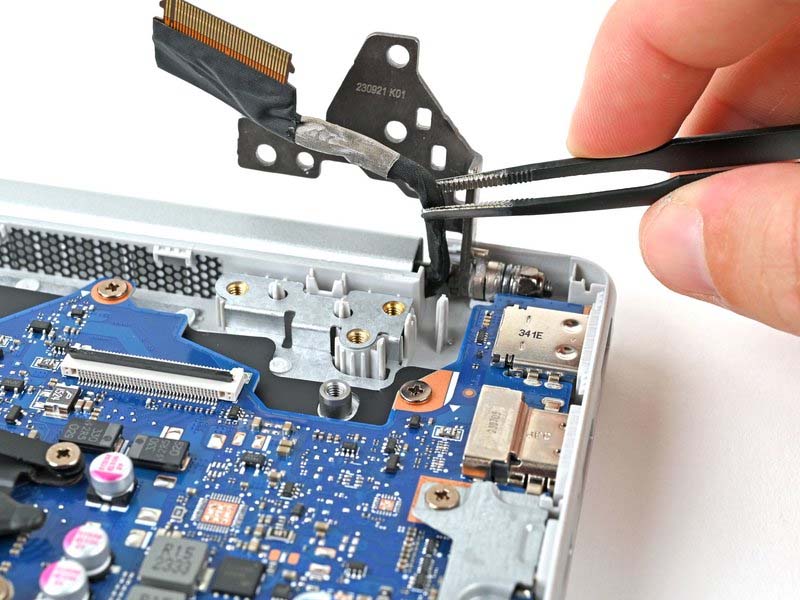

• Dùng nhíp nâng cáp màn hình ra khỏi rãnh dẫn.

Bước 19: Tháo nắp cáp ăng-ten Wi-Fi

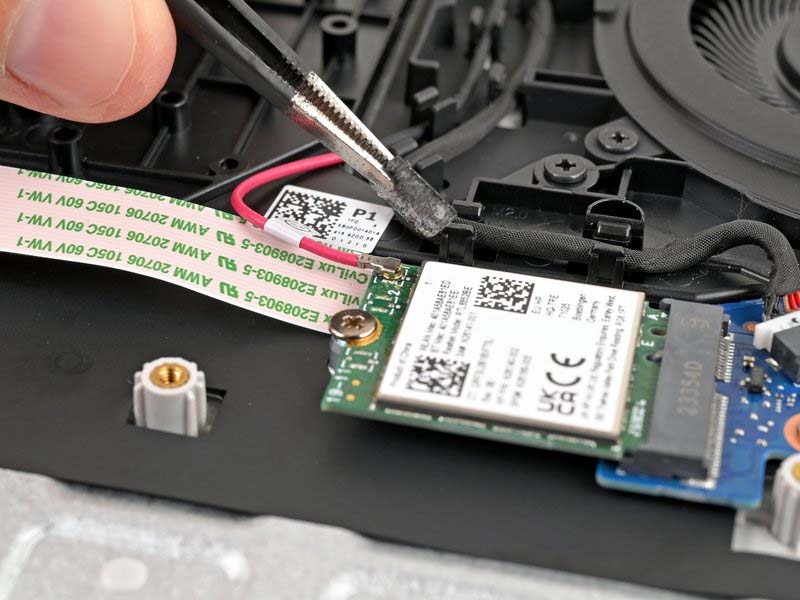

• Dùng nhíp tháo miếng nhựa che cáp ăng-ten Wi-Fi trên card mạng.
• Đặt miếng nhựa sang một bên, mặt dính hướng lên. Giữ cho keo dính sạch để tái sử dụng.

Bước 20: Ngắt kết nối ăng-ten Wi-Fi

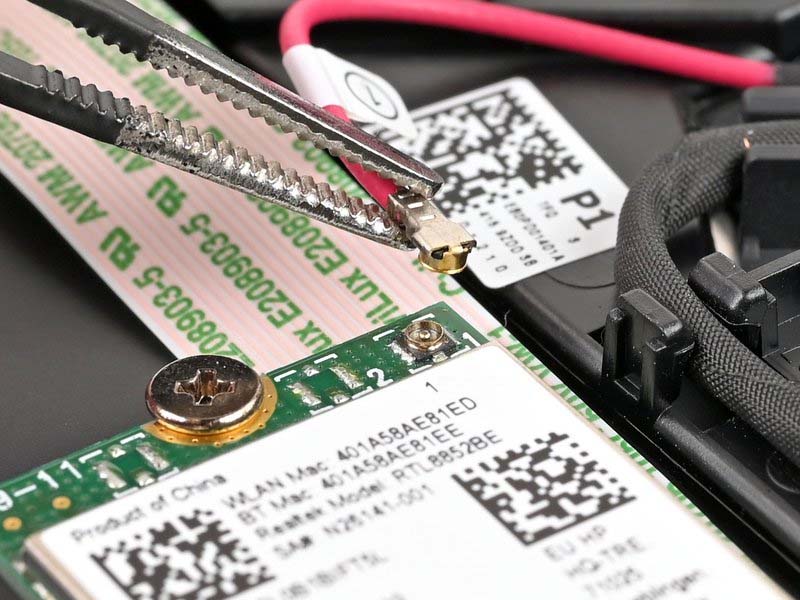

• Luồn một nhánh của nhíp dưới đầu kim loại của cáp ăng-ten và nhẹ nhàng giữ. Kéo thẳng đầu nối lên để tháo.

Lưu ý: Không kéo lệch góc, tránh làm gãy đầu nối trên bo mạch. Khi lắp lại bạn hãy giữ đầu nối ở vị trí bằng nhíp và nhấn nhẹ bằng tay hoặc spudger cho đến khi nghe “click”.

Bước 21: Nhấc cáp ăng-ten Wi-Fi

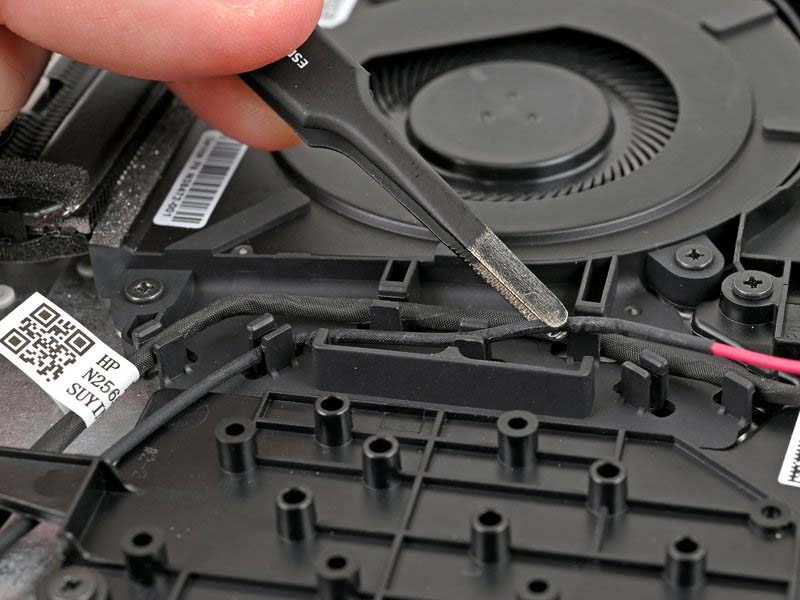

• Dùng nhíp, spudger hoặc ngón tay để nhấc cáp Wi-Fi ra khỏi các ngàm gần quạt.

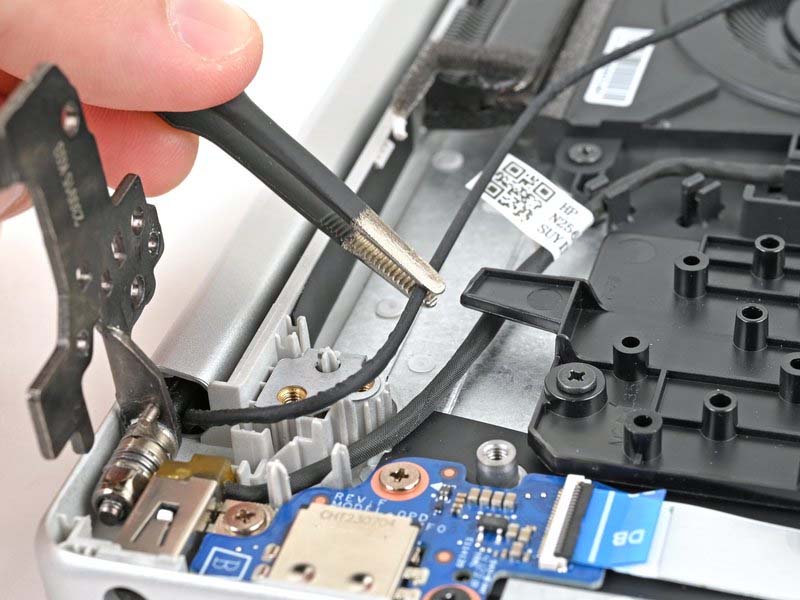

Bước 22: Di chuyển cáp khỏi phần nhựa giữ

• Dùng nhíp đẩy cáp Wi-Fi ra khỏi phần nhựa giữ chặt bên trong máy. Nếu dây nguồn DC nằm đè lên cáp Wi-Fi, hãy nhẹ nhàng gỡ cáp Wi-Fi ra trước khi tiếp tục.

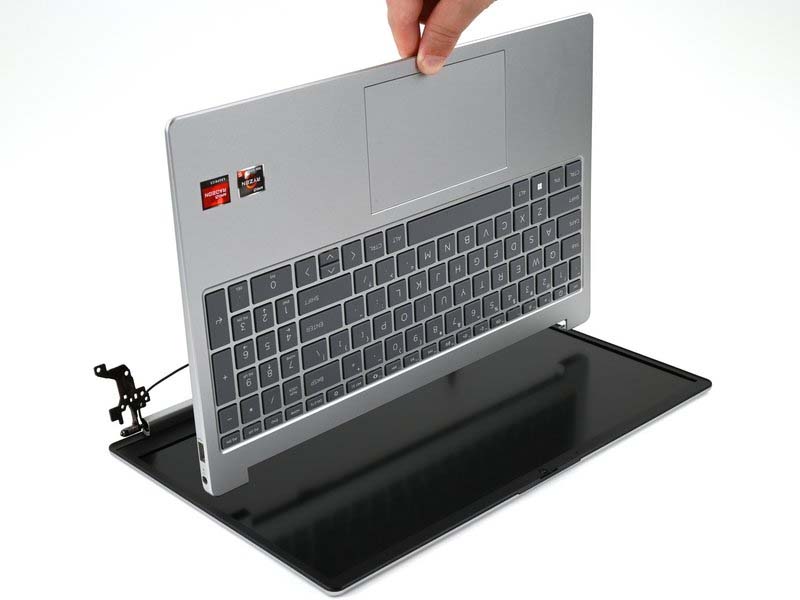

Bước 23: Tháo khung thân máy

• Nâng thân máy lên góc 90 độ so với màn hình. Kéo thân máy về phía webcam cho đến khi tách khỏi bản lề.
• Đảm bảo cáp màn hình và cáp ăng-ten Wi-Fi đã được tách khỏi khung. Giờ bạn đã tháo rời hoàn toàn cụm màn hình để thay thế.
