Hướng Dẫn Tháo Rời laptop Sony Vaio VGN-SZ120P Chi Tiết Từ A - Z

Bài viết dưới đây sẽ hướng dẫn bạn cách tháo rời laptop Sony Vaio VGN-SZ120P một cách an toàn và chính xác. Từ việc tháo pin, bàn phím cho đến bo mạch chủ, tất cả đều được trình bày rõ ràng giúp bạn dễ dàng thực hiện dù không phải là kỹ thuật viên chuyên nghiệp.

Hướng dẫn tháo rời laptop Sony Vaio VGN-SZ120P chi tiết từ A đến Z

Lưu ý an toàn trước khi bắt đầu:

• Tránh xa tầm tay trẻ em và thú cưng.
• Tuyệt đối không tháo lắp hoặc sửa chữa thiết bị khi đang sử dụng chất kích thích như rượu hoặc thuốc.
• Không được nuốt bất kỳ bộ phận nào của thiết bị.
• Sử dụng đúng dụng cụ được đề cập trong phần công cụ.
• Không chạm vào các đầu nối màu vàng bên trong hoặc bên ngoài hệ thống.
• Đảm bảo rằng thiết bị đã được rút nguồn hoàn toàn trước khi tiến hành tháo lắp.

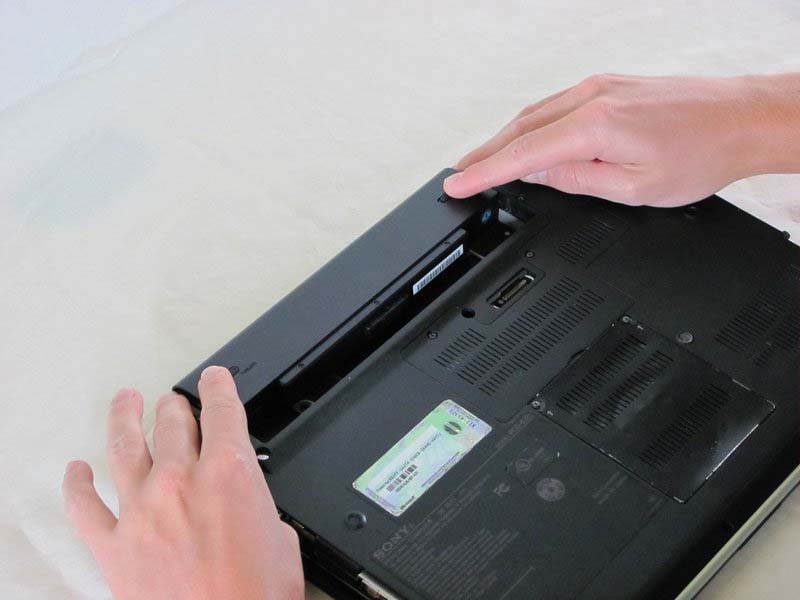

Bước 1: Tháo pin

• Đặt laptop lật ngửa mặt đáy lên trên.
• Xác định vị trí pin.
• Gạt công tắc "lock" sang vị trí "unlock".
• Giữ công tắc "release" bên phải và nhẹ nhàng tháo pin ra khỏi máy.

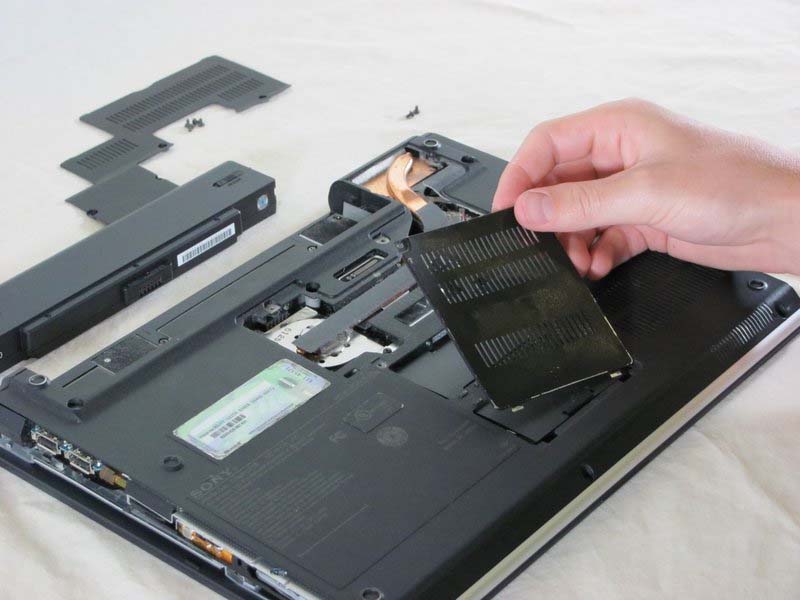

Bước 2: Tháo nắp tản nhiệt và nắp RAM

• Dùng tua vít 4 cạnh tháo 4 ốc vít ở nắp tản nhiệt.
• Tiếp tục tháo 2 ốc vít ở nắp che RAM.
• Gỡ cả hai nắp ra và đặt sang một bên.
• Cẩn thận khi tháo tản nhiệt vì ống đồng có thể lỏng và gây bẩn nếu không xử lý đúng cách.

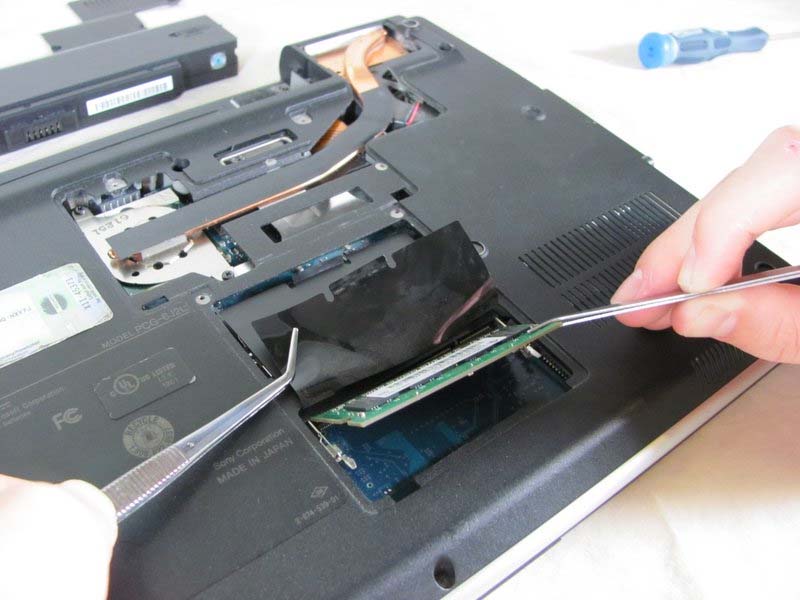

Bước 3: Tháo RAM

• Dùng nhíp nhấc lớp màng bảo vệ để lộ khe RAM.
• Gạt hai chốt bên cạnh khe RAM ra ngoài, thanh RAM sẽ tự bật lên.
• Lặp lại với thanh RAM còn lại phía trên.

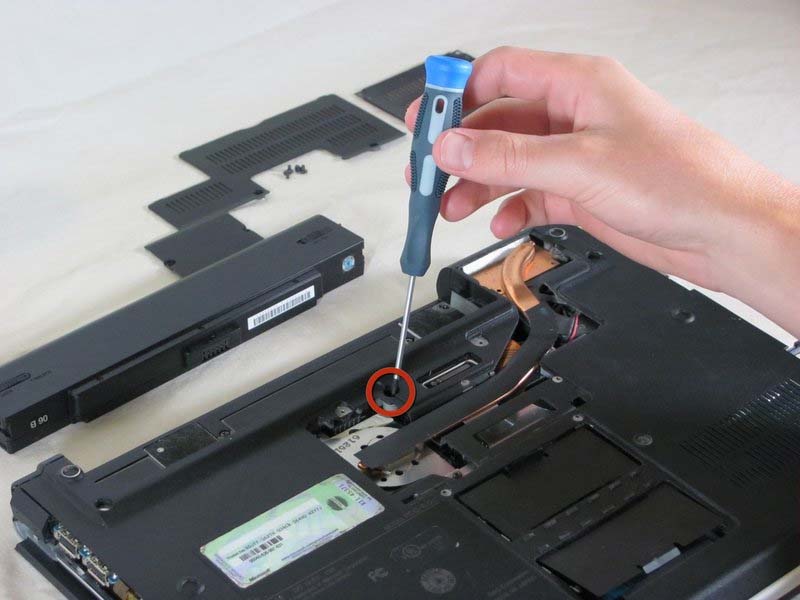

Bước 4: Tháo ốc bàn phím phía sau

• Lật laptop lại, dùng tua vít 4 cạnh tháo 1 ốc vít giữ bàn phím ở mặt sau laptop.

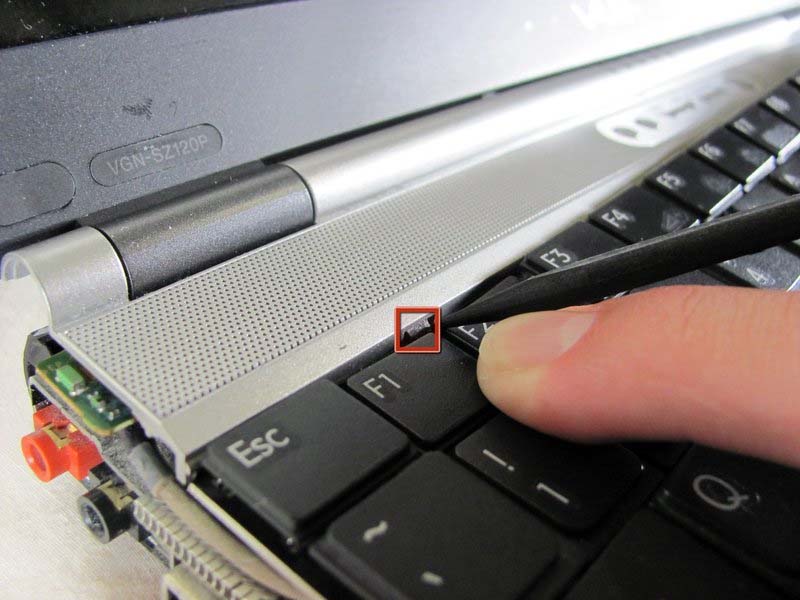

Bước 5: Tháo bàn phím

• Dùng tuốc nơ vít dẹt nhỏ đẩy nhẹ các chốt ở mép bàn phím, bàn phím sẽ bật lên.
• Kéo bàn phím về phía touchpad và nhấc nhẹ lên.

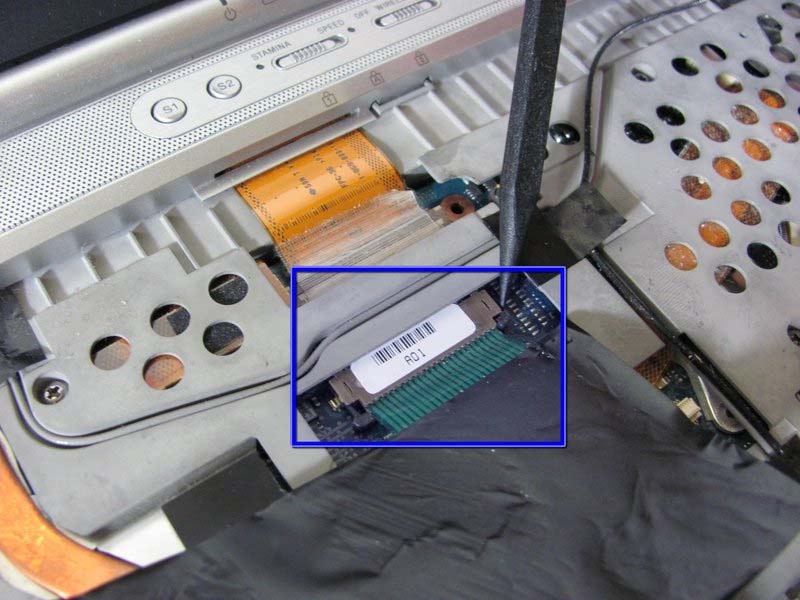

Bước 6: Ngắt cáp phím

• Nhẹ nhàng trượt hai chốt giữ cáp xuống để tháo cáp ra khỏi mainboard.
• Nhấc bàn phím ra.

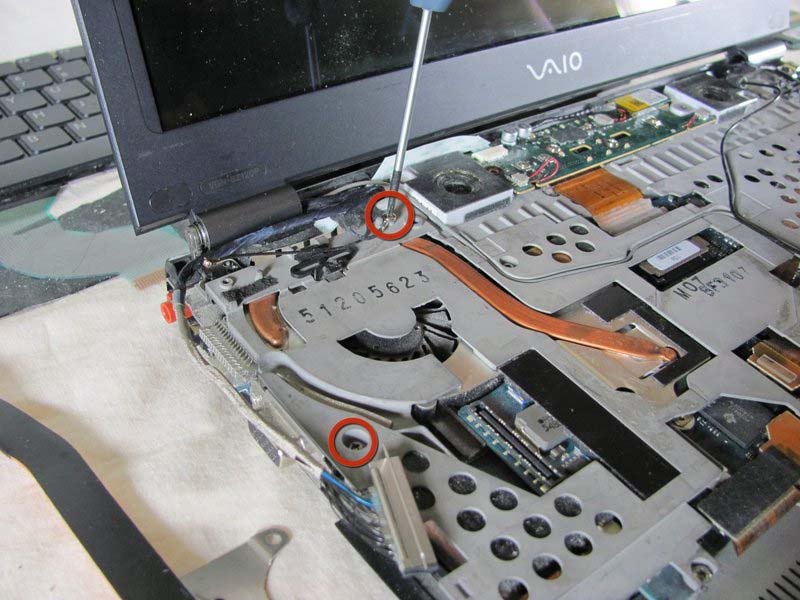

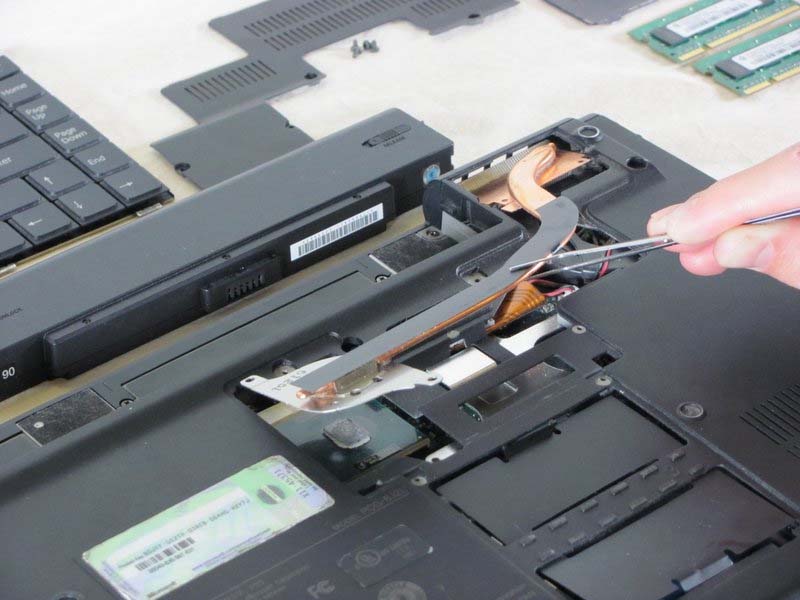

Bước 7: Tháo tản nhiệt

• Tháo 2 ốc vít cố định tản nhiệt.
• Dùng nhíp nhẹ nhàng nhấc tản nhiệt ra khỏi máy.

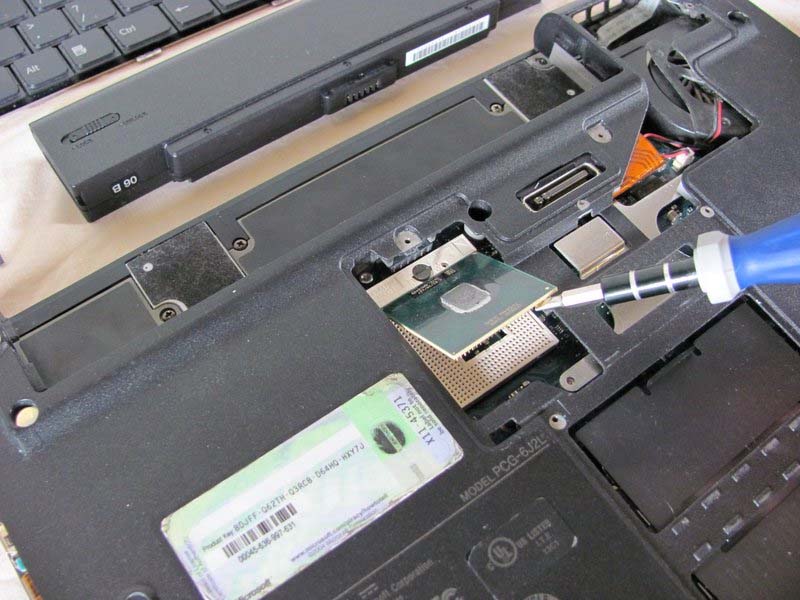

Bước 8: Tháo CPU

Lưu ý: Không chạm tay vào các đầu nối màu vàng trên CPU.

• Vặn vít cố định khung CPU ngược chiều kim đồng hồ để mở.
• Dùng nhíp nhấc CPU ra và để ở nơi an toàn.

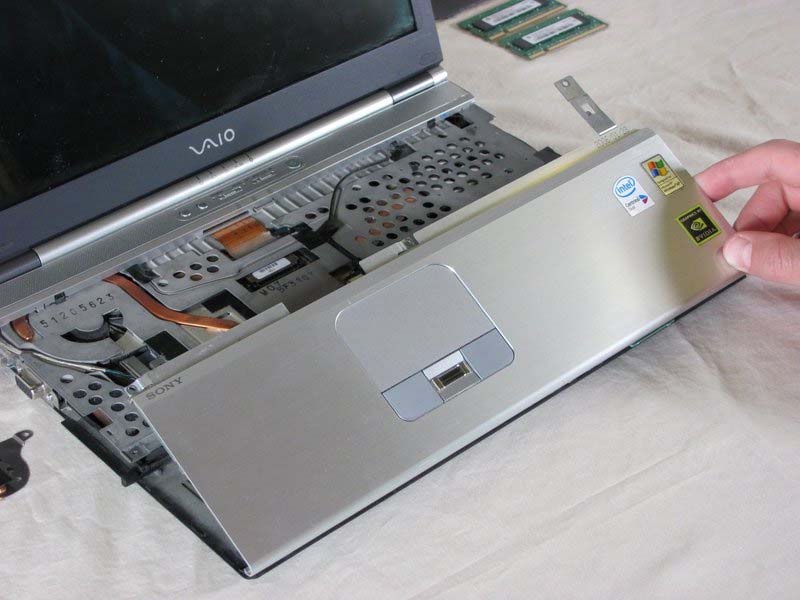

Bước 9: Tháo touchpad (bàn rê chuột)

• Tháo 3 ốc vít giữ phần bàn rê chuột phía trước.
• Nhấc nhẹ cụm bàn rê lên để lộ cáp nối.
• Mở khóa cáp và tháo ra.
• Nhấc cụm bàn rê ra khỏi máy.

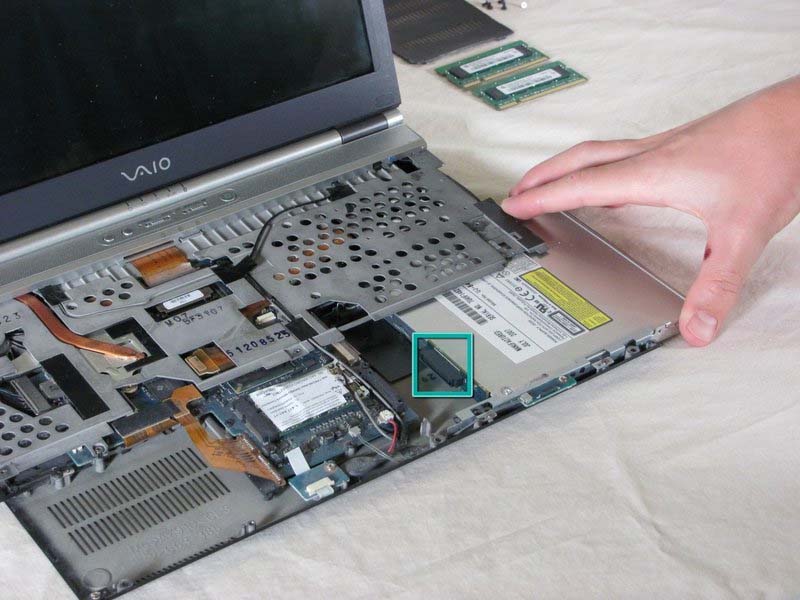

Bước 10: Tháo ổ đĩa quang

• Tháo ốc giữ ở góc dưới bên trái ổ đĩa.
• Trượt ổ đĩa sang phải, đầu nối IDE sẽ bật ra khỏi socket.

Bước 11: Tháo card Wi-Fi

• Ngắt kết nối anten khỏi card Wi-Fi.
• Kéo nhẹ hai chốt hai bên để card Wi-Fi bật lên.
• Lấy card ra và đặt sang bên.

Bước 12: Tháo các ốc vít còn lại dưới pin

• Tháo 4 ốc vít nằm dưới vị trí pin, giữ phần khung trên của bàn phím.
• Nhấn hai chốt giữ phần nhựa dưới màn hình để tháo phần nắp đó.

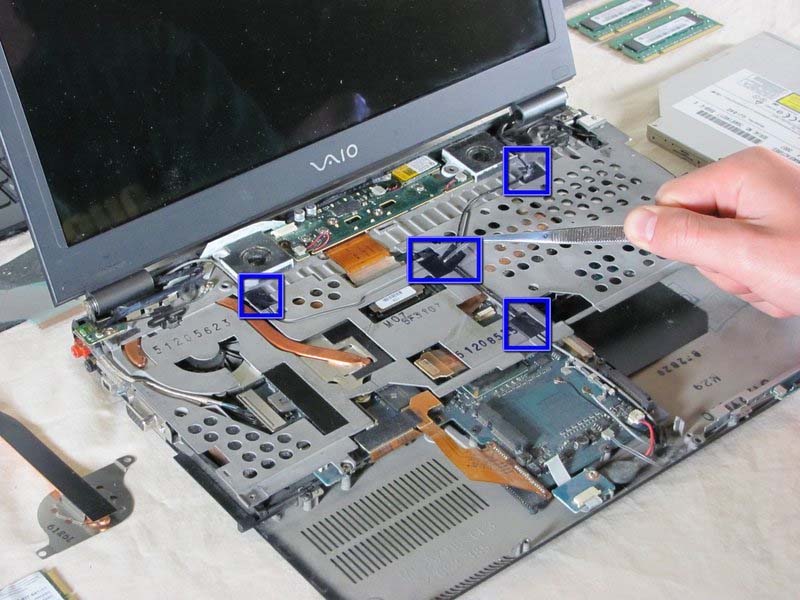

• Bóc toàn bộ băng keo đen đang giữ các dây cáp trước khi tiếp tục.

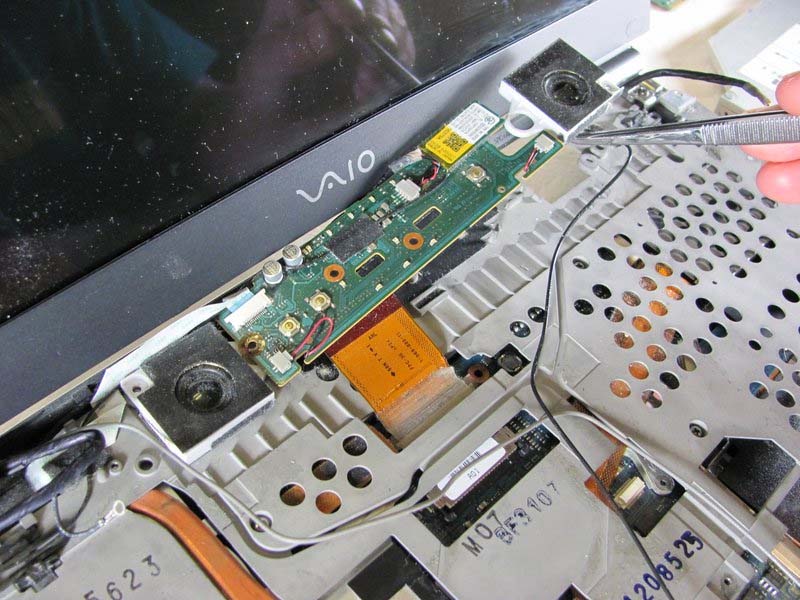

Bước 13: Tháo bo mạch phụ

• Dùng nhíp gỡ anten.
• Dùng tua vít tháo ốc giữ bo mạch.
• Nhấc bo mạch ra bằng nhíp.

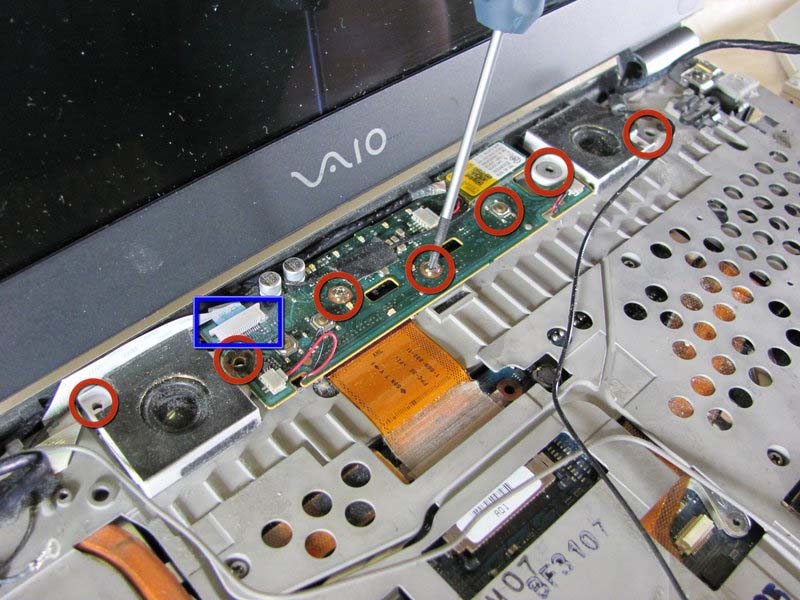

Bước 14: Tháo cụm loa

• Tháo 7 ốc vít giữ cụm loa.
• Tháo cáp kết nối ở góc trên bên trái cụm loa.

Bước 15: Tháo cáp VGA và webcam

• Nhấc thanh kim loại lên để tháo cáp VGA khỏi bo mạch.
• Nhấc nhẹ đầu nối cáp webcam khỏi bo mạch.

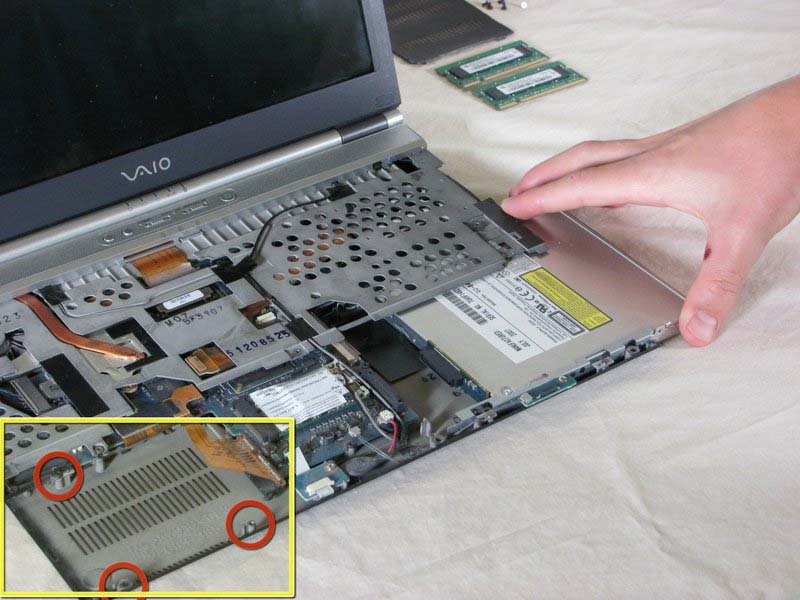

Bước 16: Tháo ổ cứng

• Tháo 3 ốc vít giữ ổ cứng.
• Ổ cứng SATA nằm ở vị trí được đánh dấu màu vàng trong hình minh họa.

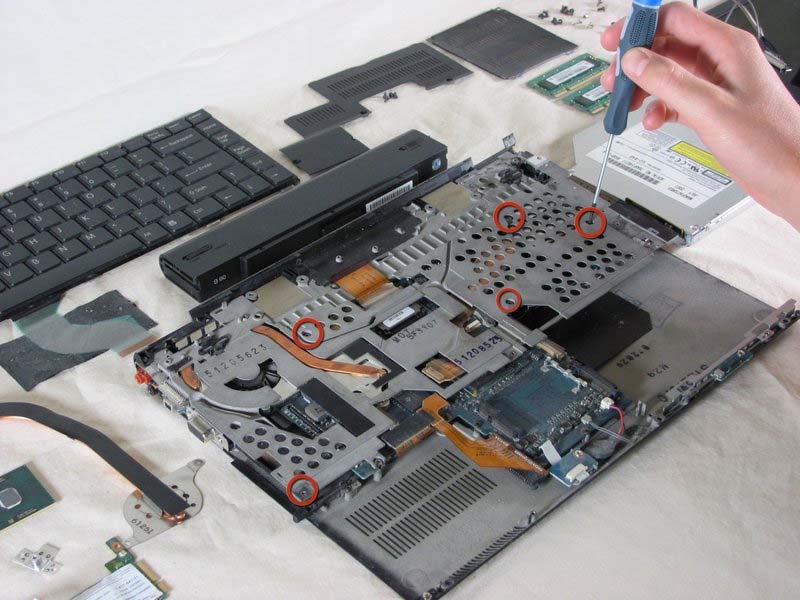

Bước 17: Tháo khay bàn phím

• Tháo toàn bộ ốc giữ khay bàn phím.
• Nhấc nắp bàn phím ra khỏi máy.

Bước 18: Tháo cụm bluetooth, loa và webcam

Lưu ý: Nhấc cụm nhẹ nhàng để tránh đứt dây.

• Cụm bluetooth, loa và webcam là một khối và sẽ tháo ra cùng lúc.

Bước 19: Tháo màn hình

• Tháo 4 ốc vít, mỗi bên màn hình 2 cái.
• Nhấc màn hình ra khỏi thân máy.

Bước 20: Tháo phần khung còn lại

• Tháo tất cả ốc còn lại đang giữ khay bàn phím.
• Nhấc khay ra khỏi máy.

Bước 21: Tháo quạt và bo mạch chủ

• Cẩn thận: Quạt có thể nối với cáp dễ bị đứt.
• Tháo ốc và gỡ quạt ra.
• Tháo tiếp ốc và nhấc bo mạch chủ ra khỏi vỏ máy.
