Hướng Dẫn Sửa Jack Cắm Đầu Vào Trên Ampli Fender Frontman 15r

Đăng trong Chia sẻ kiến thức

Jack đầu vào của ampli này có kết nối khá yếu với bo mạch. Khi đai ốc bị lỏng hoặc dây cắm bị cong, các chân hàn có thể bị bung, làm bật cả phần mạch dẫn khỏi bo mạch. Hướng dẫn dưới đây sẽ giúp bạn Cách Sửa Jack Cắm Đầu Vào Trên Ampli Fender Frontman 15r.

Hướng dẫn sửa jack cắm đầu vào trên ampli Fender Frontman 15r

Bước 1: Tháo bảng phía sau ampli

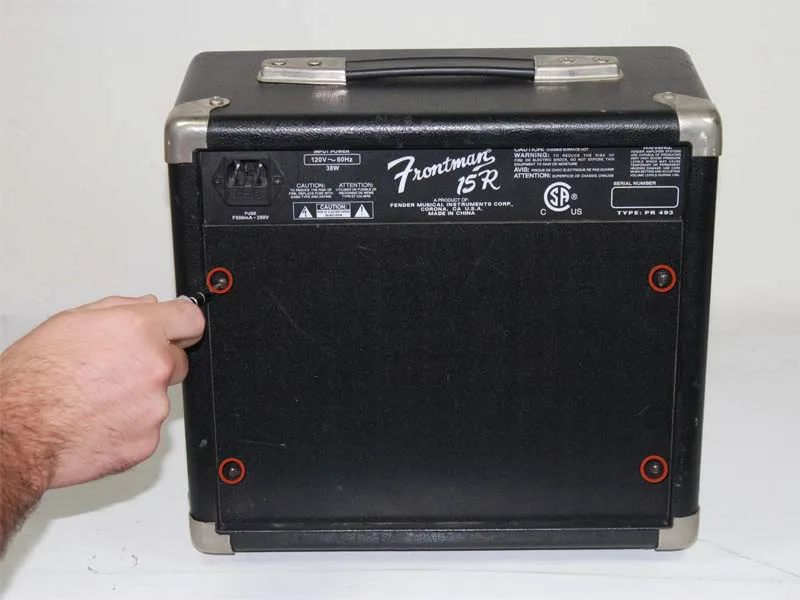

Dùng tua vít Phillips #0 để tháo 4 con vít dài 21.7mm đang giữ bảng phía sau với khung máy.

huong-dan-sua-jack-cam-djau-vao-tren-ampli-fender-frontman-15r

Lưu ý: Nếu dây nguồn cắm trực tiếp vào bảng này, bạn sẽ cần làm theo các bước điều chỉnh đặc biệt.

Bước 2: Nạy bảng phía sau lên

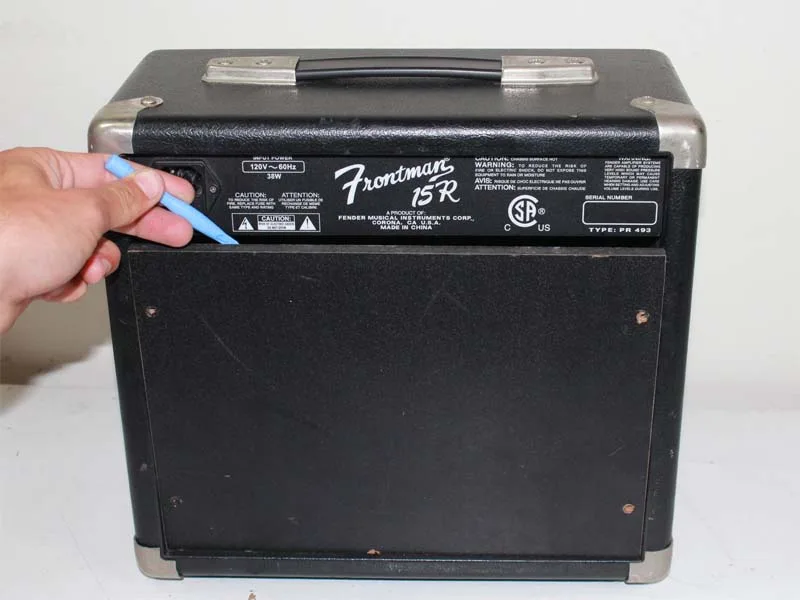

Sau khi tháo hết vít, dùng dụng cụ nạy nhựa hoặc thanh gạt (spudger) để nạy phần trên của bảng sau. Có thể sẽ hơi cứng, nhưng bạn cứ tiếp tục nạy nhẹ, nó sẽ bung ra.

huong-dan-sua-jack-cam-djau-vao-tren-ampli-fender-frontman-15r-h2

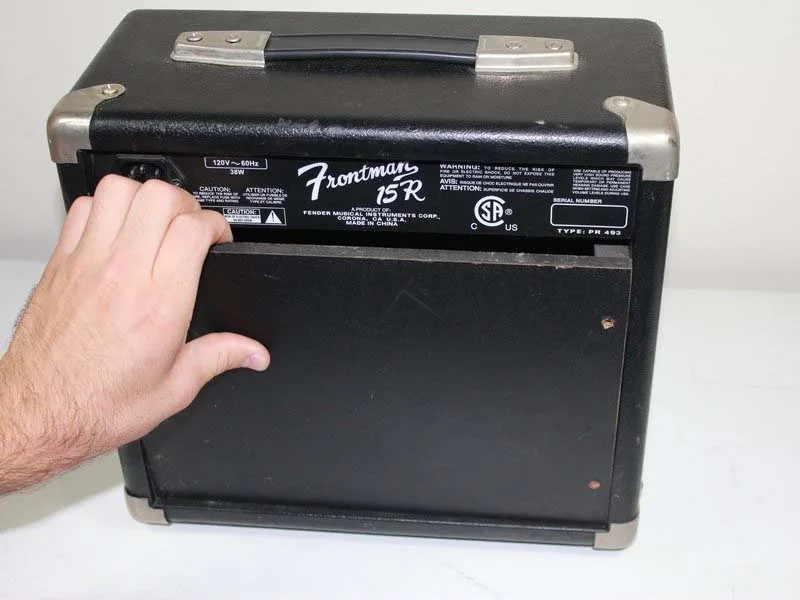

Bước 3: Tháo rời bảng phía sau

Khi phần trên đã được nạy ra, dùng tay nhẹ nhàng gỡ bảng phía sau ra khỏi thân ampli.

huong-dan-sua-jack-cam-djau-vao-tren-ampli-fender-frontman-15r-h3

Lưu ý điều chỉnh: Nếu bảng sau có gắn ổ cắm nguồn, bạn cần ghi chú màu dây điện, sau đó tháo các dây ra khỏi đầu nối bằng cách kéo thẳng ra khỏi các chân gắn.

Bước 4: Tháo dây nối với hộp reverb

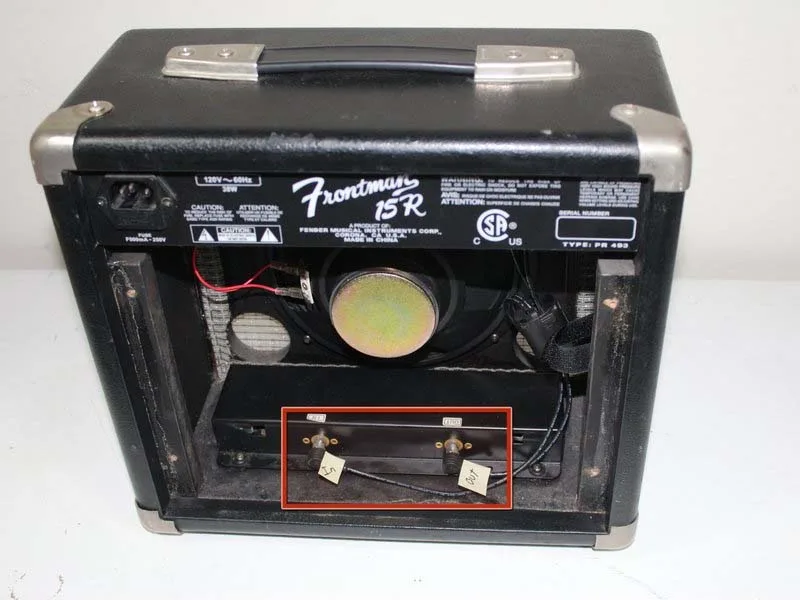

Sẽ có hai dây đen nối từ giá đỡ phía trên xuống hộp reverb ở đáy ampli. Ghi chú lại để tránh cắm sai khi lắp lại, rồi rút các dây ra khỏi hộp reverb.

huong-dan-sua-jack-cam-djau-vao-tren-ampli-fender-frontman-15r-h4

Trường hợp khác: Nếu không có hộp reverb và dây đen, có thể có hai cặp dây xoắn đi từ một cơ cấu lò xo reverb ở bên phải thùng loa. Bạn cần tách đầu cắm và rút các dây ra khỏi bo mạch. Nhớ ghi lại vị trí và màu dây.

Bước 5: Tháo dây nối với loa

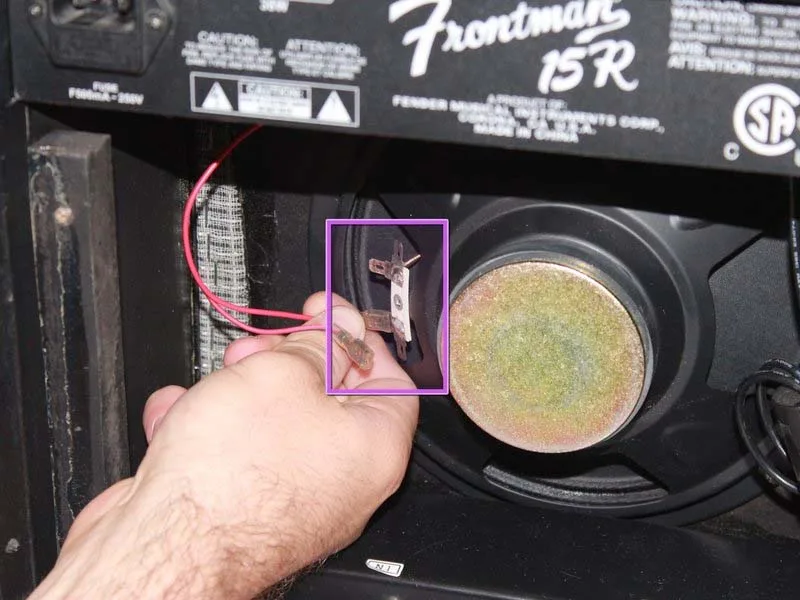

Ghi chú và rút hai dây đỏ nối từ giá đỡ đến loa bằng cách kéo ra khỏi các chân kết nối.

huong-dan-sua-jack-cam-djau-vao-tren-ampli-fender-frontman-15r-h5

Lưu ý: Có thể dây sẽ là một trắng, một đen thay vì hai đỏ.

Bước 6: Tháo vít cố định giá đỡ

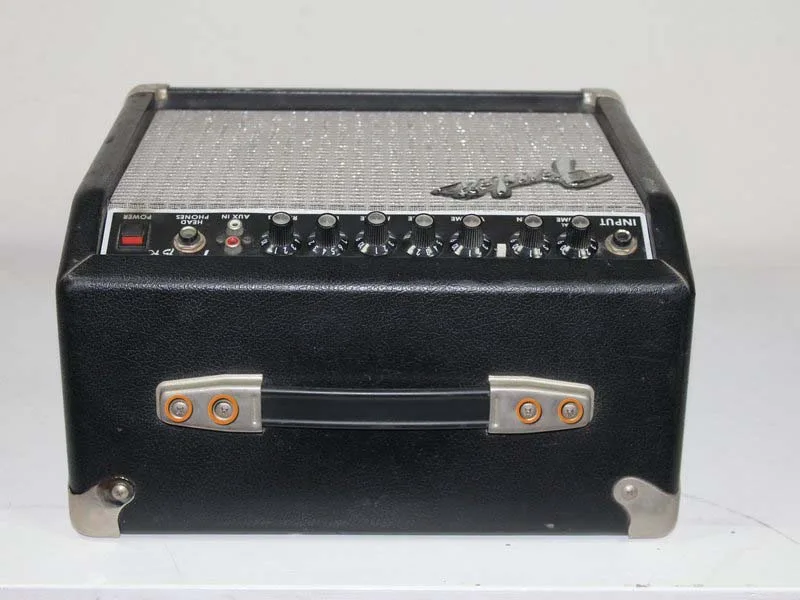

Dùng tua vít Phillips #1 để tháo 4 con vít dài 36.4 mm đang giữ giá đỡ với mặt trên của ampli.

huong-dan-sua-jack-cam-djau-vao-tren-ampli-fender-frontman-15r-h6

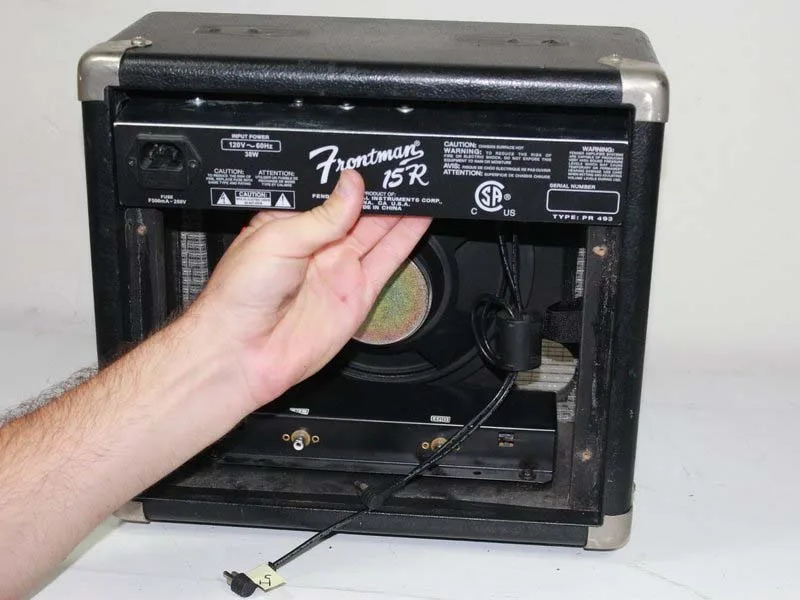

Bước 7: Tháo giá đỡ khỏi thân ampli

Kéo giá đỡ ra khỏi khung máy. Nếu bị kẹt chặt, bạn có thể dùng dụng cụ nạy để nạy nhẹ từ mặt trước cho bung ra.

huong-dan-sua-jack-cam-djau-vao-tren-ampli-fender-frontman-15r-h7

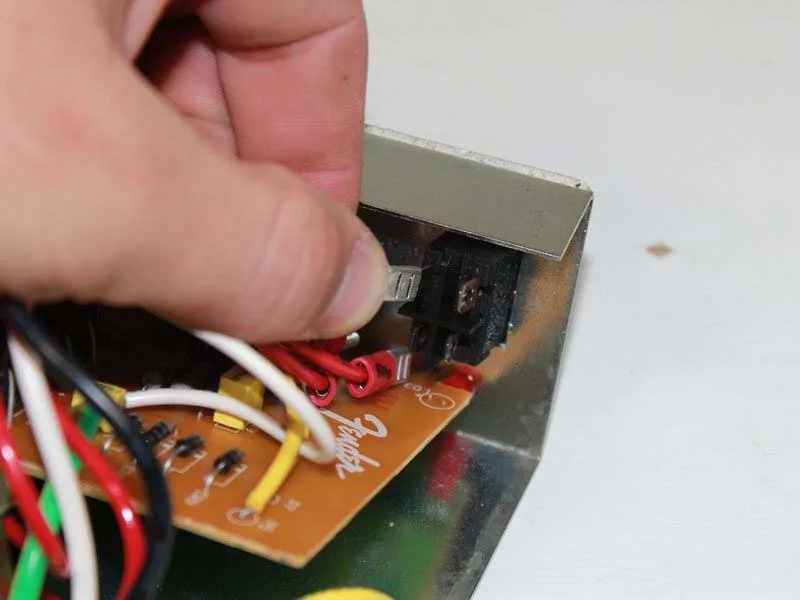

Bước 8: Ghi chú vị trí dây công tắc nguồn

Ghi lại hoặc chụp ảnh lại các dây điện kết nối với công tắc nguồn. Sau đó tháo 4 đầu cắm cái ra khỏi chân công tắc.

huong-dan-sua-jack-cam-djau-vao-tren-ampli-fender-frontman-15r-h8

Bước 9: Tháo núm và đai ốc

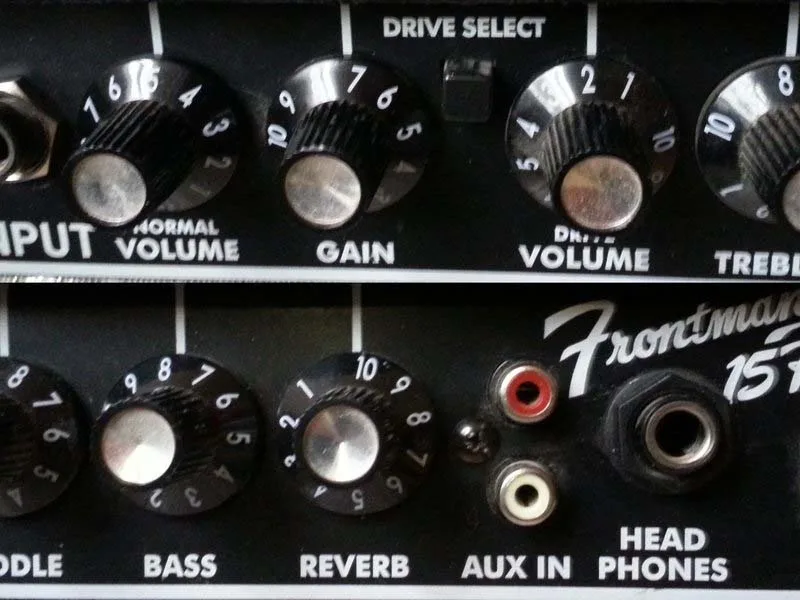

Tháo các núm vặn đang che trục của 7 biến trở (potentiometers). Sau đó tháo các đai ốc giữ biến trở vào mặt trước ampli.Tiếp tục tháo các đai ốc ở jack tai nghe và jack input, cùng vít giữ cổng RCA Aux In.

huong-dan-sua-jack-cam-djau-vao-tren-ampli-fender-frontman-15r-h9

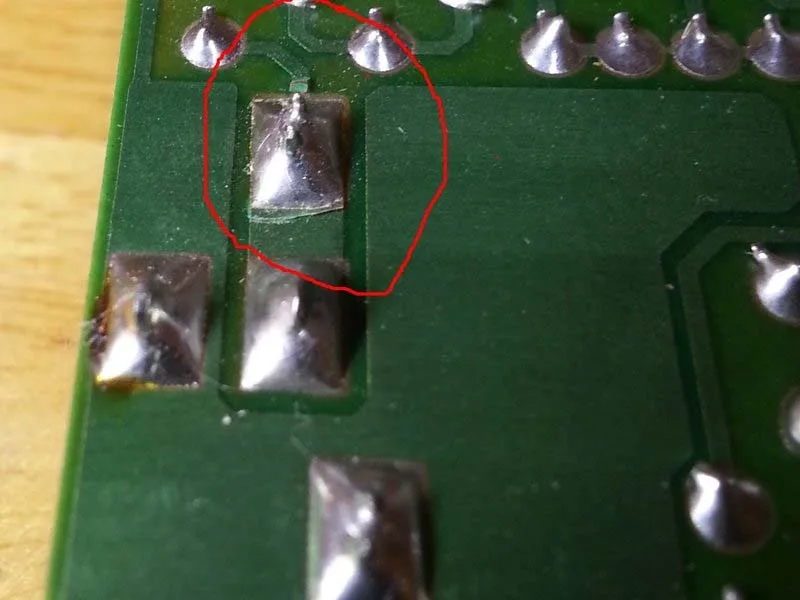

Bước 10: Kiểm tra hỏng jack input

Khi bạn lắc nhẹ jack cắm, chân hỏng sẽ lắc theo trên bo mạch, cho thấy nó không còn dính chắc nữa.

huong-dan-sua-jack-cam-djau-vao-tren-ampli-fender-frontman-15r-h10

Bước 11: Làm sạch và chuẩn bị vùng hỏng

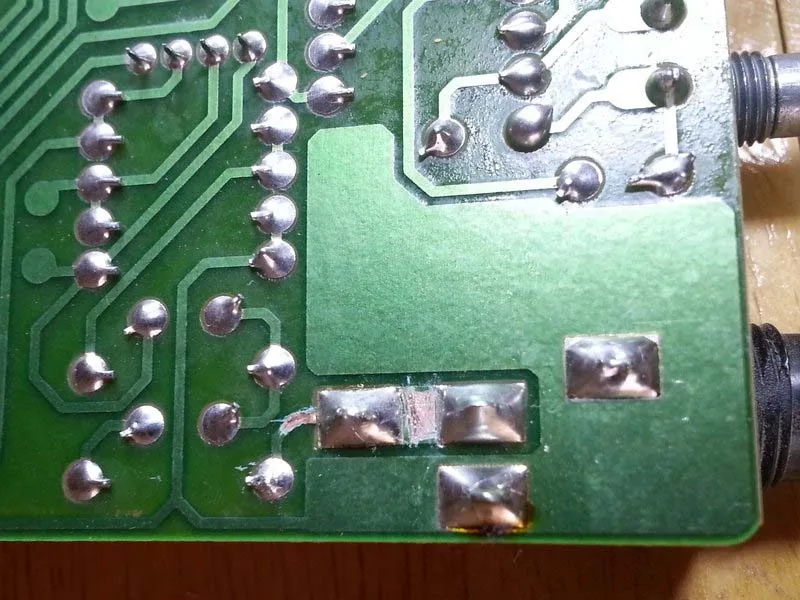

Dùng dao hoặc vật sắc nhẹ nhàng cạo phần pad và trace bị bong, cho đến khi thấy lớp đồng sáng bên dưới.

huong-dan-sua-jack-cam-djau-vao-tren-ampli-fender-frontman-15r-h11

Lưu ý: Cạo vừa đủ, không làm đứt mạch hay xuyên thủng lớp đồng.

Bước 12: Hàn lại jack và tạo cầu nối

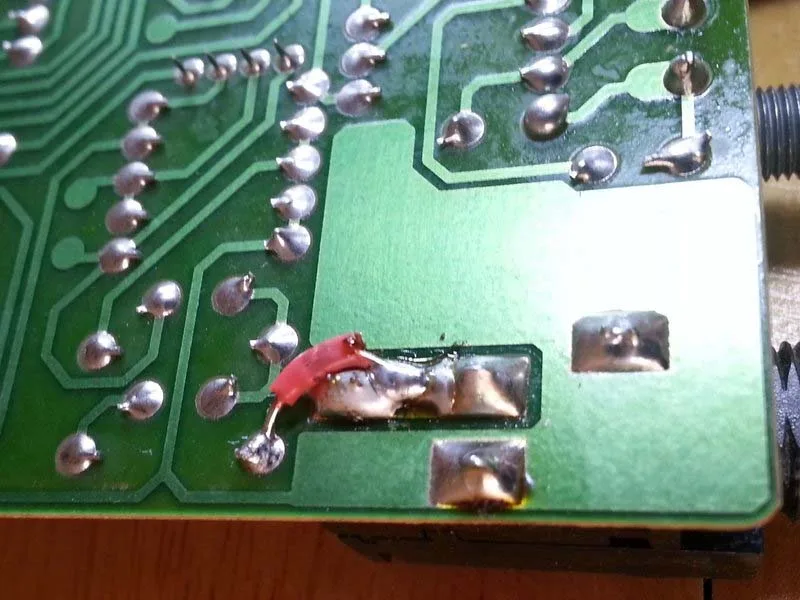

Tiến hành hàn một cầu nối giữa hai chân jack có cùng đường dẫn và phần trace vừa được làm sạch. Bạn cũng có thể nối thêm một đoạn dây jumper để tăng độ bền và đảm bảo đường mạch dẫn tốt hơn.

huong-dan-sua-jack-cam-djau-vao-tren-ampli-fender-frontman-15r-h12

Bước 13: Lắp lại và kiểm tra

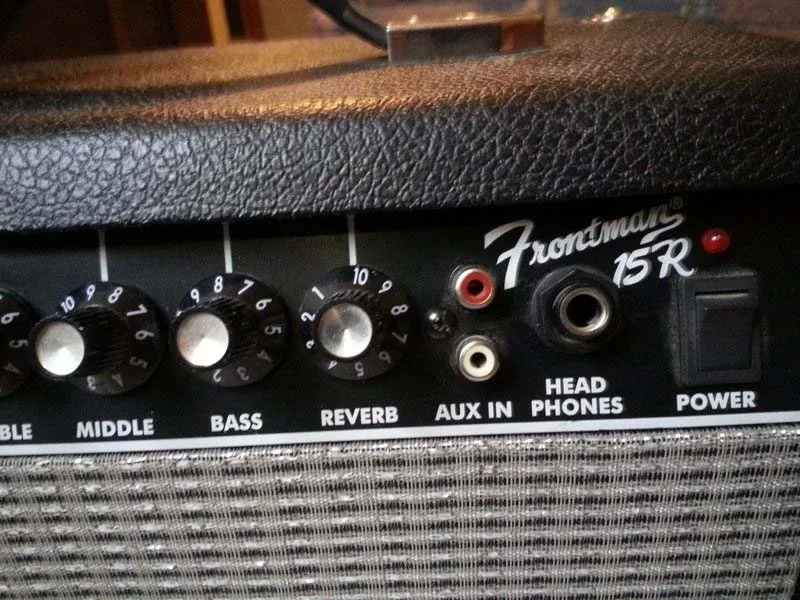

Sau khi hoàn tất sửa chữa, hãy lắp lại ampli theo thứ tự ngược với khi tháo ra, rồi thử cắm dây và bật nguồn để kiểm tra hoạt động của jack input.

huong-dan-sua-jack-cam-djau-vao-tren-ampli-fender-frontman-15r-h13
