Hướng Dẫn Cách Thay Bo Mạch Chính Smart Soldering Iron Đơn Giản

Bạn đang gặp sự cố với tay hàn thông minh Smart Soldering Iron và nghi ngờ bo mạch chính bị hỏng? Đừng lo! Bài viết dưới đây Minh Đức PC sẽ hướng dẫn bạn cách thay thế bo mạch chính đơn giản, an toàn và chính xác.

Hướng dẫn cách thay bo mạch chính cho Smart Soldering Iron đơn giản

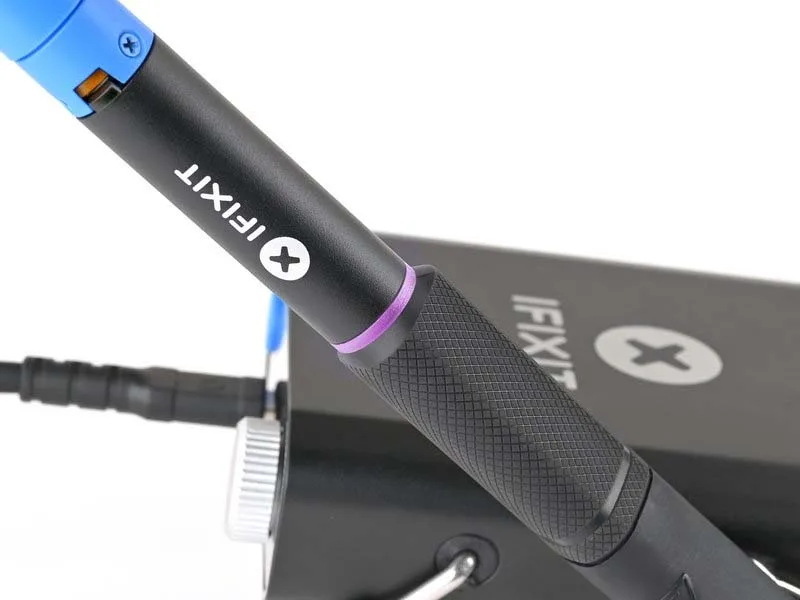

Bước 1: Cách nhận biết đèn LED Touch-Safe

Màu đèn LED	Trạng thái
Xanh lam	Nhiệt độ dưới 40°C (100°F), đầu hàn an toàn khi chạm vào.
Tím	Nếu nhấp nháy: Đang gia nhiệt hoặc làm nguội. Nếu đứng yên: Đang ở chế độ nghỉ. Không an toàn để chạm vào.
Cam	Đã đạt nhiệt độ cài đặt, sẵn sàng hàn. Không an toàn để chạm vào.

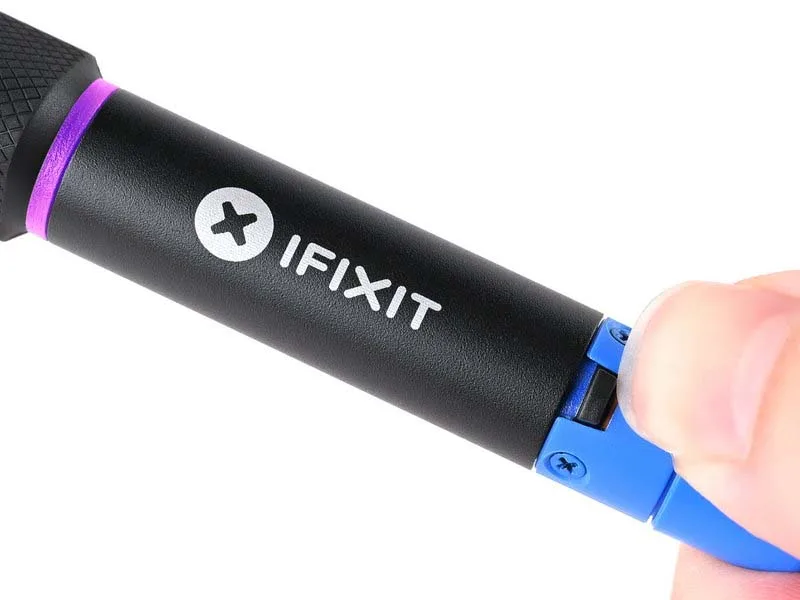

Bước 2: Tắt nguồn tay hàn

• Gạt công tắc nguồn về vị trí xanh lam (OFF). Đèn LED sẽ chuyển sang màu tím nhấp nháy để cho biết đang tắt nguồn.

• Giữ tay hàn kết nối điện cho đến khi đèn LED chuyển xanh lam – lúc này bạn có thể chạm vào đầu hàn một cách an toàn.

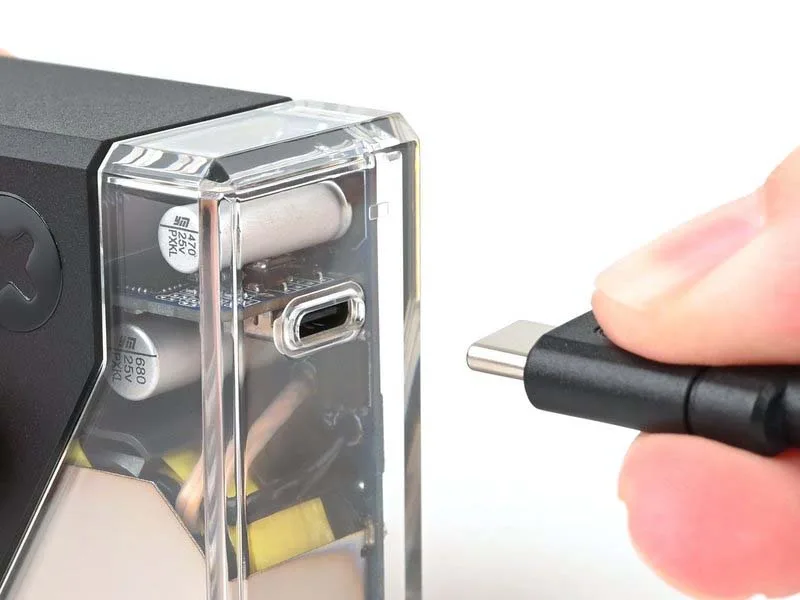

Bước 3: Rút dây nguồn

• Tháo cáp USB-C ra khỏi nguồn điện.

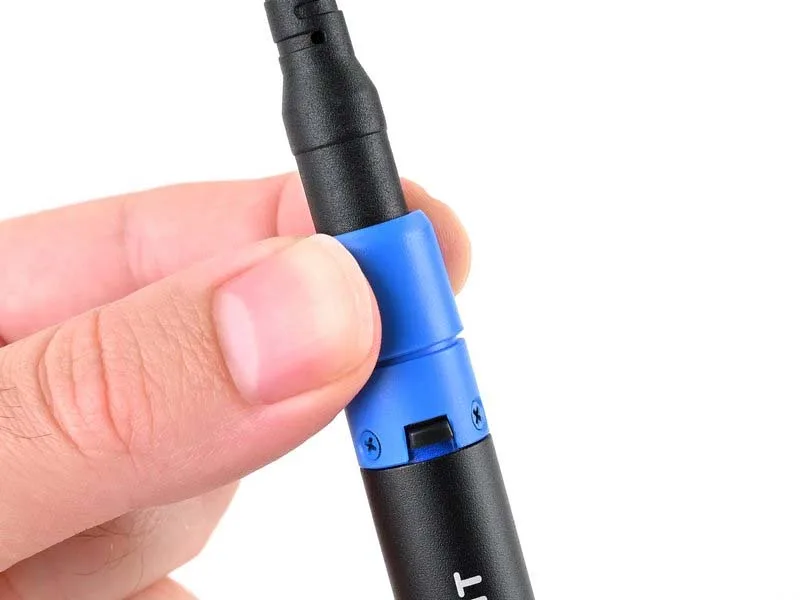

Bước 4: Mở vòng cổ khóa cáp

• Xoay vòng khóa màu xanh theo chiều ngược kim đồng hồ, rồi kéo lên để tháo ra khỏi tay hàn.

Bước 5: Ngắt kết nối cáp khỏi tay hàn

• Tháo cáp USB-C ra khỏi đầu tay hàn.

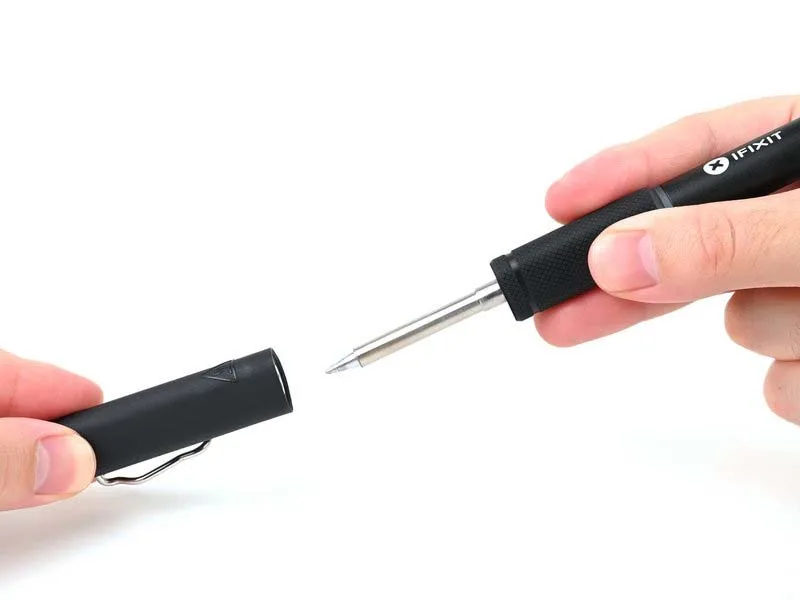

Bước 6: Tháo nắp tay hàn

• Giữ chắc hai đầu tay hàn, sau đó kéo để tháo nắp bảo vệ ra khỏi thân máy.

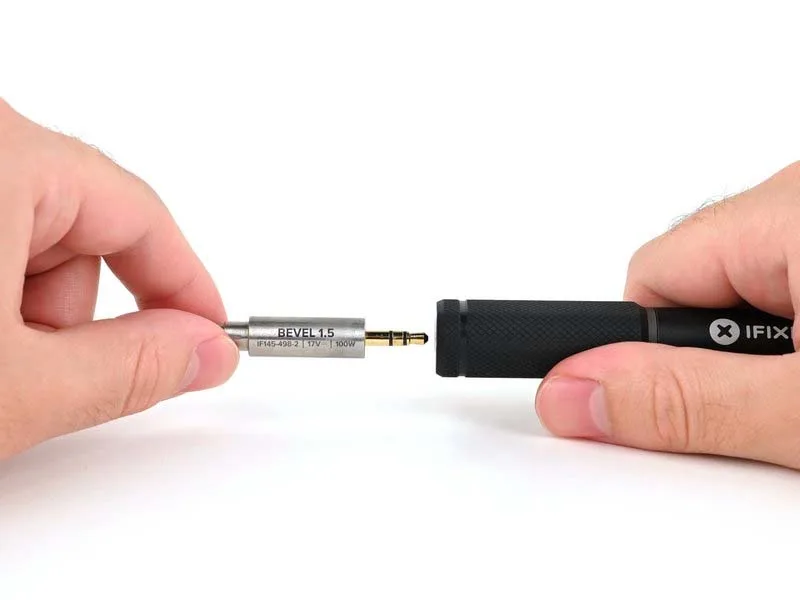

Bước 7: Tháo đầu hàn nhanh (quick-swap)

• Cầm chặt phần chân đầu hàn và kéo ra khỏi tay cầm để tháo.

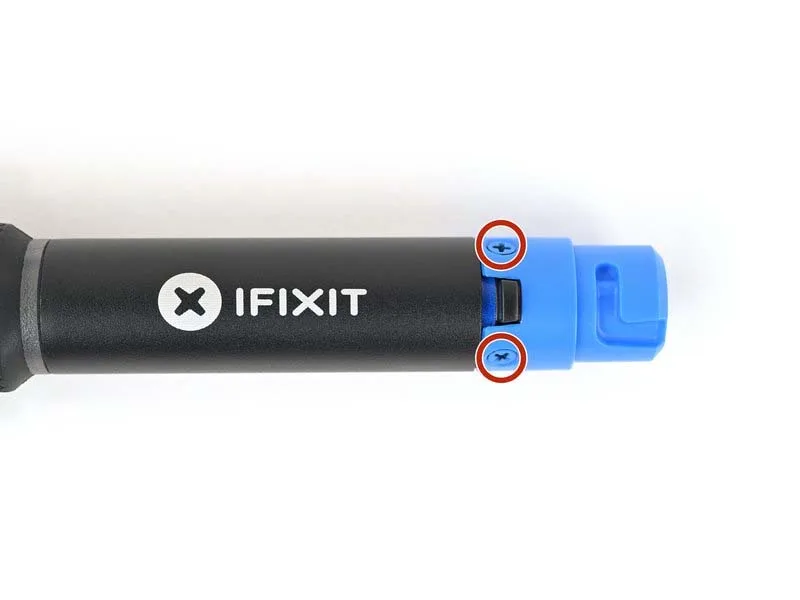

Bước 8: Tháo ốc vít trên tay cầm

• Dùng tua vít Phillips tháo 3 ốc màu xanh dương (dài 3.4 mm) ở phần đuôi tay cầm. Sau đó tháo 1 ốc màu đen (cũng 3.4 mm) ở đáy vỏ máy.

Bước 9: Tháo nắp đuôi màu xanh

• Kéo nhẹ phần nắp đuôi màu xanh ra khỏi phần còn lại của tay cầm.

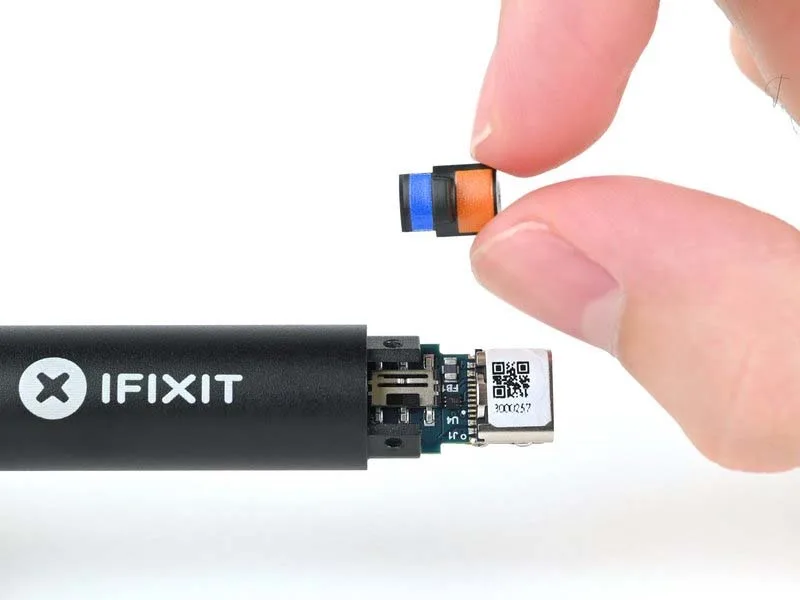

Bước 10: Tháo công tắc nguồn

• Rút công tắc nguồn màu xanh và cam ra khỏi tay cầm.

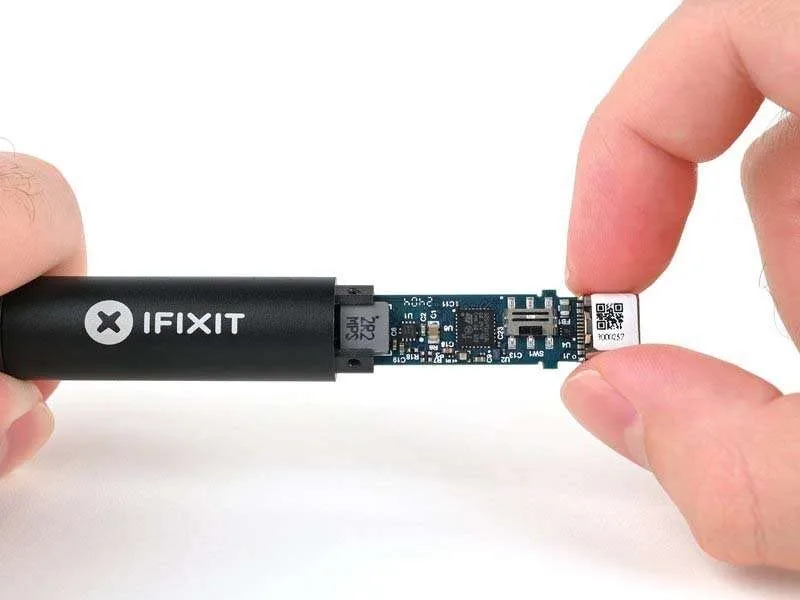

Bước 11: Tháo bo mạch chính

• Cầm phần đầu bo mạch đang thò ra khỏi tay cầm và nhẹ nhàng kéo ra để tháo toàn bộ bo mạch.

• Khi lắp lại: Đảm bảo đầu bo mạch có cổng phụ sáng bóng được đưa vào trước.
