Cách Thay Ổ Cứng SSD Dạng blade Cho iMac Intel 21.5" EMC 2805

Nếu chiếc iMac Intel 21.5" EMC 2805 của bạn được trang bị ổ SSD dạng blade và bạn cần thay thế để nâng cấp hiệu suất hoặc sửa chữa, hướng dẫn sau đây mình sẽ chỉ bạn thay ổ cứng SSD dạng blade cho iMac Intel 21.5" EMC 2805 an toàn và chính xác.

Hướng dẫn thay ổ cứng SSD dạng blade cho iMac Intel 21.5" EMC 2805

Bước 1: Chuẩn bị thiết bị

Trước khi bắt đầu, hãy rút điện iMac ra khỏi ổ cắm. Nhấn và giữ nút nguồn trong 10 giây để xả tụ trong nguồn điện. Không chạm vào đầu tụ hay các mối hàn hở.

Bước 2: Tách mép màn hình (bên trái)

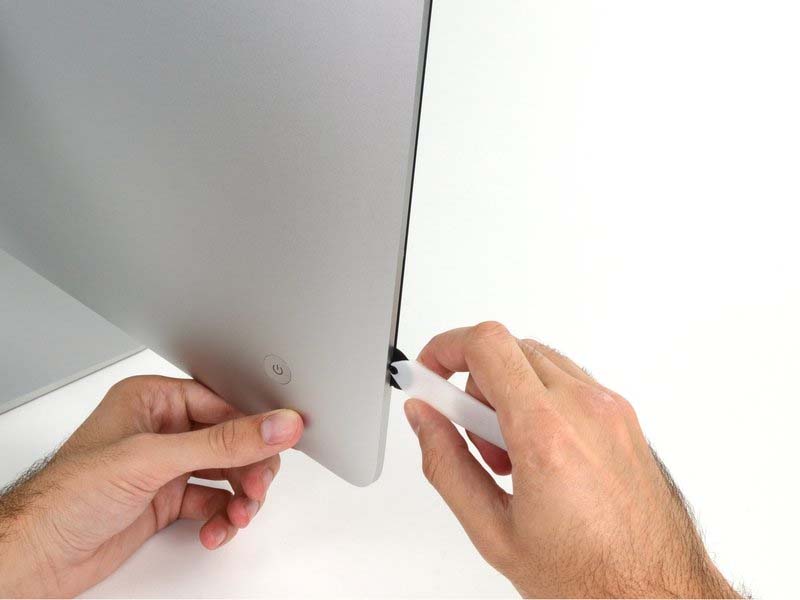

Dùng công cụ mở iMac chèn vào khe giữa kính và khung sau, bắt đầu từ bên trái gần nút nguồn. Không chèn sâu quá 9mm nếu dùng công cụ khác để tránh cắt đứt dây ăng-ten.

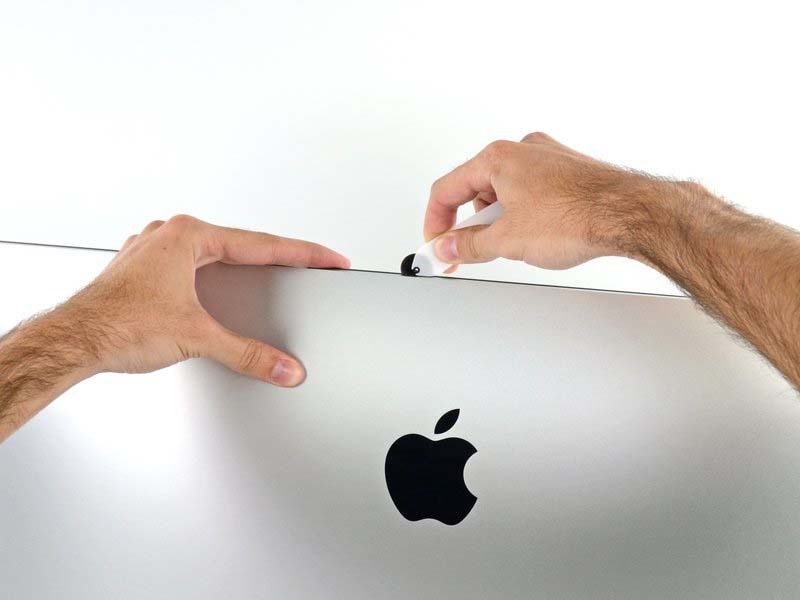

Bước 3: Cắt keo dính mép trái

Di chuyển công cụ như bánh pizza dọc theo mép trái để cắt keo bọt.

Bước 4: Tiếp tục cắt keo ở góc trên bên trái

Duy trì việc di chuyển công cụ quanh góc trái phía trên màn hình.

Bước 5: Cắt keo ở mép trên bên trái

Tiếp tục lăn công cụ dọc theo phần trên màn hình từ trái qua phải.

Bước 6: Cắt toàn bộ keo phía trên màn hình

Bạn có thể lặp lại việc di chuyển công cụ vài lần để đảm bảo cắt hết keo.

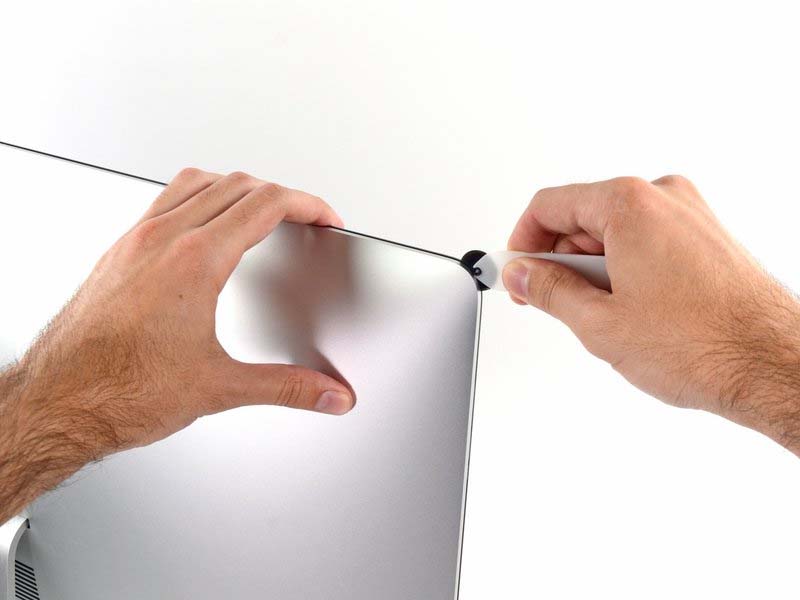

Bước 7: Cắt keo quanh góc trên bên phải

Tiếp tục đưa công cụ qua góc phải phía trên của màn hình.

Bước 8: Cắt keo dọc theo mép phải

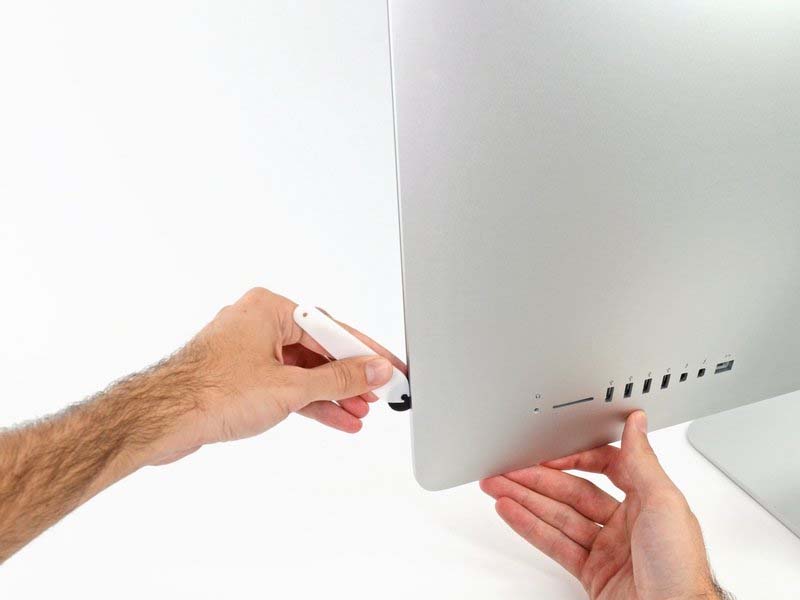

Lăn công cụ dọc theo cạnh phải màn hình.

Bước 9: Hoàn tất cắt keo cạnh phải

Đưa công cụ tới góc phải dưới. Sau đó quay lại cắt thêm một lượt quanh màn hình.

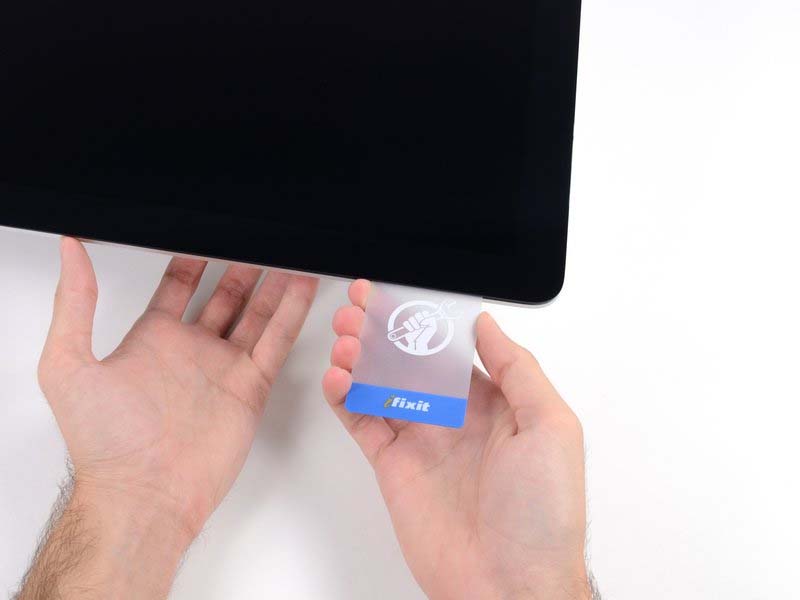

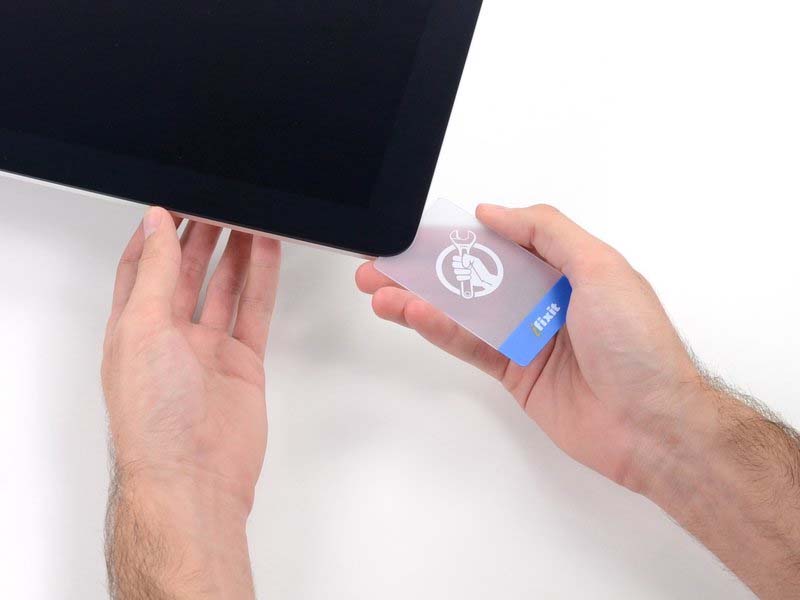

Bước 10: Dùng thẻ nhựa để gỡ màn hình

Đặt iMac nằm ngửa. Chèn thẻ nhựa vào góc phải trên để tách keo còn sót.

Bước 11: Xoay nhẹ thẻ nhựa

Xoay thẻ nhẹ để tạo khe hở khoảng 6mm giữa khung và màn hình.

Bước 12: Cắt tiếp keo góc phải trên

Đẩy thẻ về phía giữa màn hình, nhưng dừng lại trước camera iSight.

Bước 13: Để nguyên thẻ tại góc phải trên

Thẻ sẽ giúp ngăn keo dính lại.

Bước 14: Chèn thẻ thứ hai vào góc trái trên

Lặp lại thao tác với góc trái trên màn hình.

Bước 15: Xoay nhẹ thẻ góc trái trên

Xoay nhẹ thẻ để tách phần keo, không nên ép mạnh vào kính.

Bước 16: Cắt keo dọc theo cạnh trên bên trái

Trượt thẻ về giữa nhưng dừng lại trước camera.

Bước 17: Giữ thẻ ở góc trái trên

Để giữ mép màn hình không dính lại, giữ nguyên thẻ ở vị trí đó.

Bước 18: Tách nhẹ màn hình khỏi khung

Với cả hai thẻ ở hai góc trên, nhẹ nhàng nâng màn hình lên một chút. Không nâng quá cao vì còn dây nối dữ liệu.

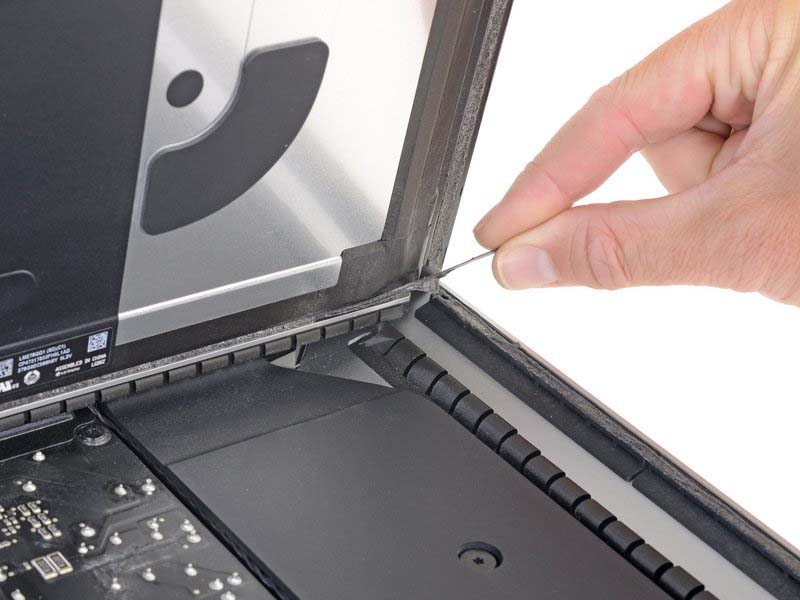

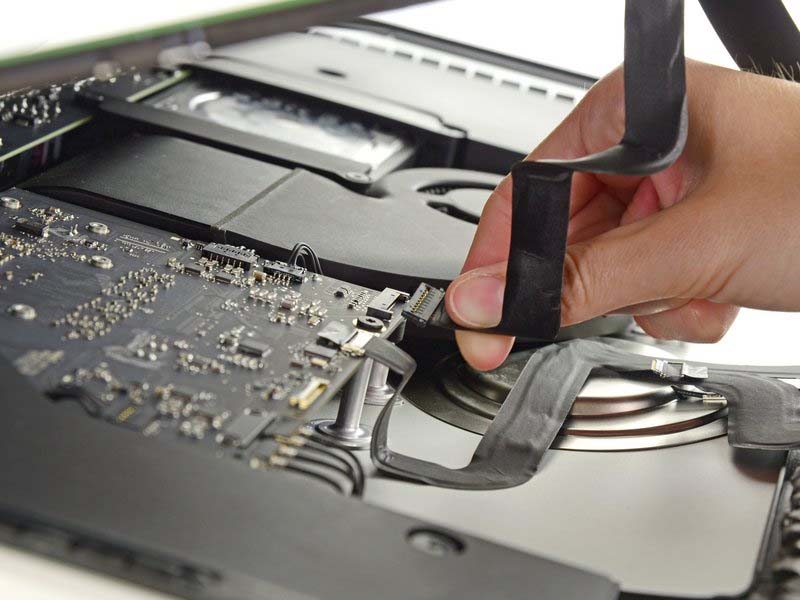

Bước 19: Ngắt kết nối dây dữ liệu

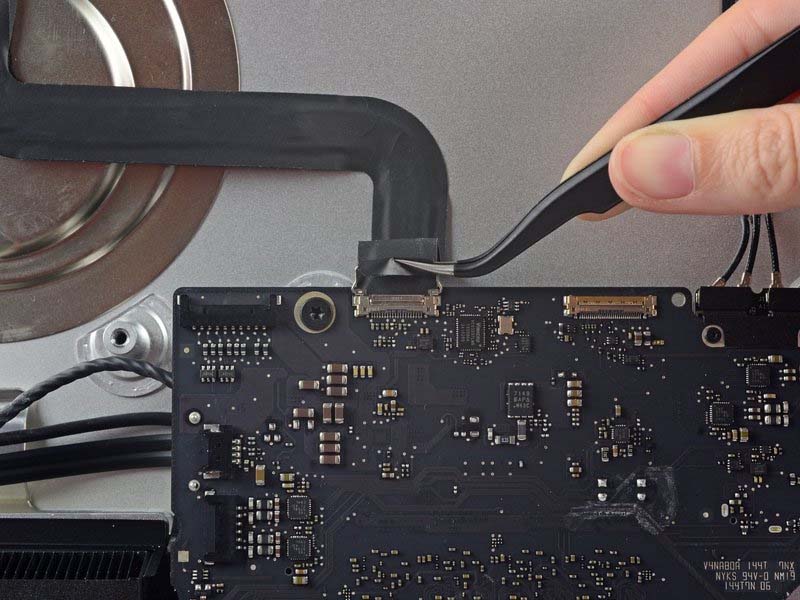

Dùng nhíp bật khung kim loại giữ đầu nối, rồi rút thẳng dây dữ liệu ra khỏi bo mạch.

Bước 20: Ngắt dây cấp nguồn cho màn hình

Dùng tay còn lại rút dây cấp nguồn ra khỏi bo mạch.

Bước 21: Nâng màn hình lên

Nâng gần như thẳng đứng, di chuyển nhẹ nhàng để làm lỏng phần keo dưới cùng.

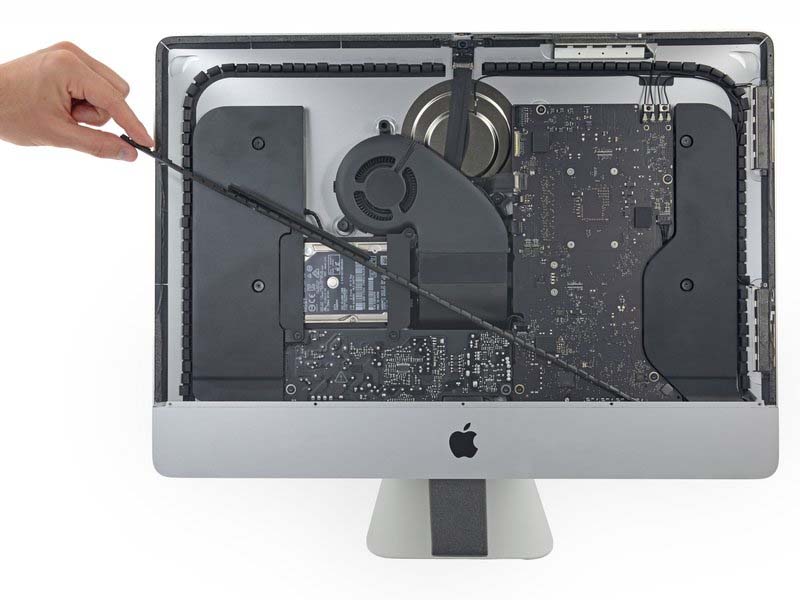

Bước 22: Gỡ băng dính dưới màn hình

Cẩn thận kéo các dải keo phía dưới từ dưới lên. Nếu rách, dùng thẻ nhựa để cắt tiếp.

Bước 23: Gỡ hẳn màn hình

Nhấc màn hình ra, bắt đầu từ một bên. Nếu thay màn hình mới, cần chuyển các bộ phận cần thiết.

Bước 24: Gỡ khung đỡ dưới

Tháo 4 vít 3.2 mm và 1 vít 1.7 mm. Có thể phải bóc keo che vít trước.

Bước 25: Gỡ khung đỡ khỏi vỏ máy

Sau khi tháo vít, nhấc khung đỡ ra khỏi khung máy.

Bước 26: Ngắt dây loa phải

Dùng đầu spudger để đẩy hai bên đầu nối, tháo khỏi socket.

Bước 27: Tháo vít loa phải

Tháo hai vít T10 dài 10 mm giữ loa bên phải.

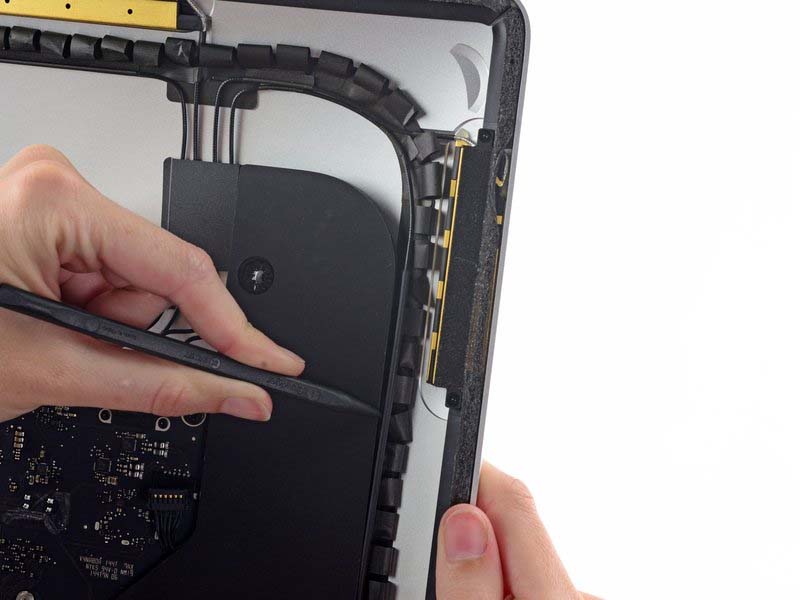

Bước 28: Gỡ dây ăng-ten khỏi loa phải

Luồn spudger dọc theo loa phải để tháo dây ăng-ten ra khỏi rãnh.

Bước 29: Gỡ loa phải ra khỏi máy

Nhấc loa ra, có thể hơi nghiêng trên để dễ lấy.

Bước 30: Tháo khung gắn ổ cứng

Tháo 4 vít T10: hai vít 21 mm bên trái, một 9 mm và một 27 mm.

Bước 31: Gỡ khung ổ cứng

Tháo hai khung gắn ổ cứng ra khỏi máy.

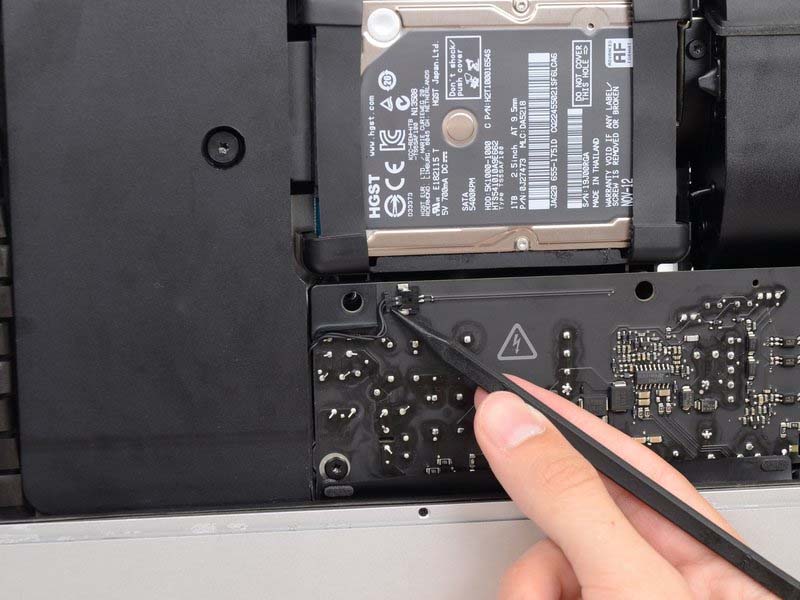

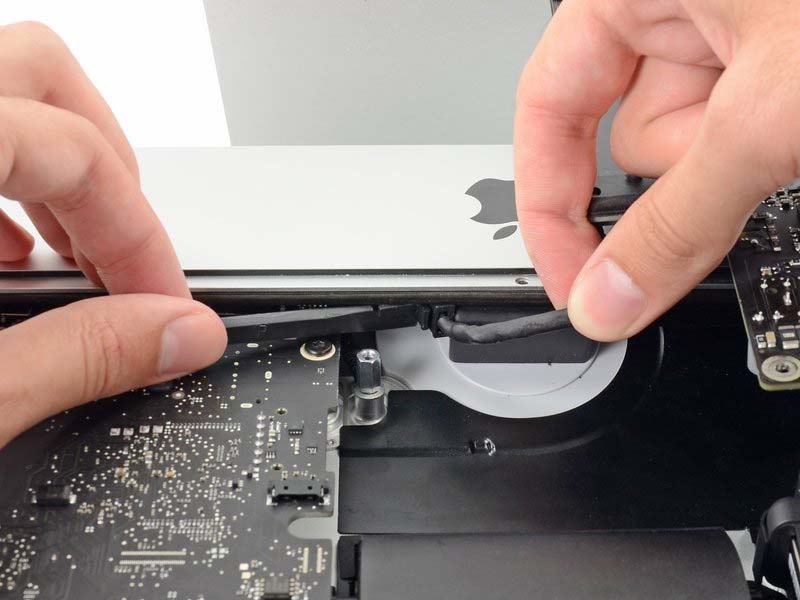

Bước 32: Ngắt dây nút nguồn

Dùng spudger đẩy hai bên đầu dây nút nguồn để gỡ ra.

Bước 33: Ngắt dây điều khiển nguồn

Tương tự bước trước, gỡ dây điều khiển nguồn.

Bước 34: Tháo vít giữ bộ nguồn

Tháo 2 vít T10 dài 7.2 mm. Cẩn thận không kẹp dây nút nguồn khi lắp lại.

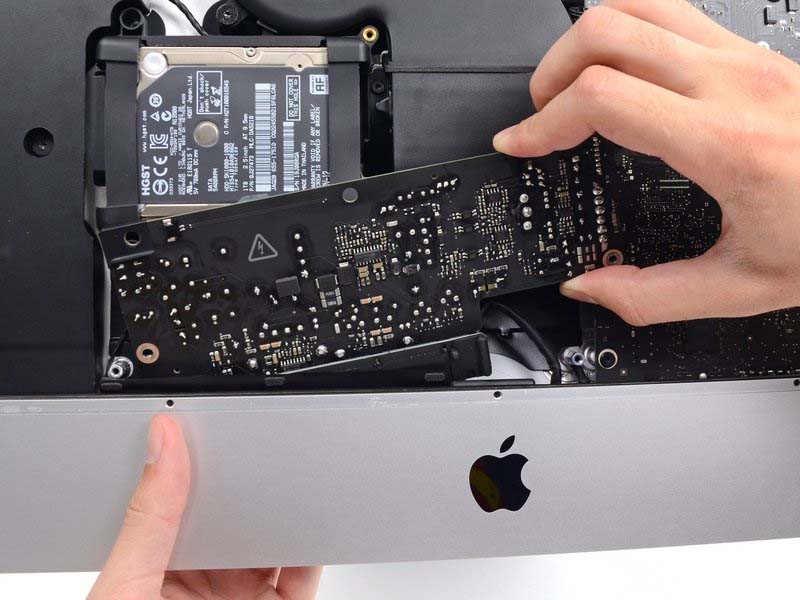

Bước 35: Nghiêng nguồn ra phía trước

Không chạm vào tụ điện. Chỉ cầm bo mạch bằng mép.

Bước 36: Kéo bộ nguồn ra nhẹ nhàng

Nâng bên phải lên một chút rồi xoay để tháo bộ nguồn.

Bước 37: Trượt nguồn sang phải

Đẩy nhẹ để nguồn tránh khỏi trụ vít trong vỏ máy.

Bước 38: Tách nguồn khỏi khung

Không gỡ hoàn toàn vì vẫn còn nối dây DC phía sau.

Bước 39: Rút dây nguồn DC

Lật bộ nguồn để thấy đầu nối DC, bóp lẫy và rút thẳng ra khỏi socket.

Bước 40: Rút dây nguồn AC

Đặt iMac nằm ngửa, nhấn lẫy và rút đầu dây nguồn AC ra khỏi ổ.

Bước 41: Gỡ bộ nguồn ra khỏi máy

Khi đã gỡ hết dây, nhấc bộ nguồn ra khỏi máy.

Bước 42: Ngắt dây quạt

Dùng spudger đẩy từng bên đầu dây quạt ra khỏi socket.

Bước 43: Tháo vít giữ quạt

Tháo 3 vít T10: hai vít 12.5 mm và một vít 9.9 mm.

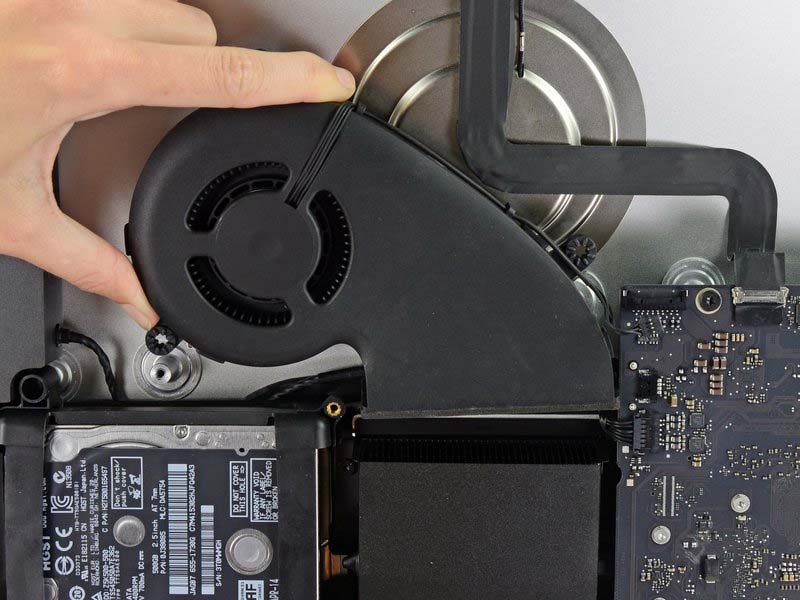

Bước 44: Lấy quạt ra khỏi iMac

Nhấc quạt ra ngoài.

Bước 45: Nhấc ổ cứng ra khỏi khung

Kéo ổ cứng lên và ra một chút. Không kéo mạnh vì còn dây nối SATA.

Bước 46: Ngắt dây SATA

Dùng spudger để gỡ đầu nối SATA khỏi ổ cứng.

Bước 47: Gỡ ổ cứng

Nhấc ổ cứng ra khỏi máy.

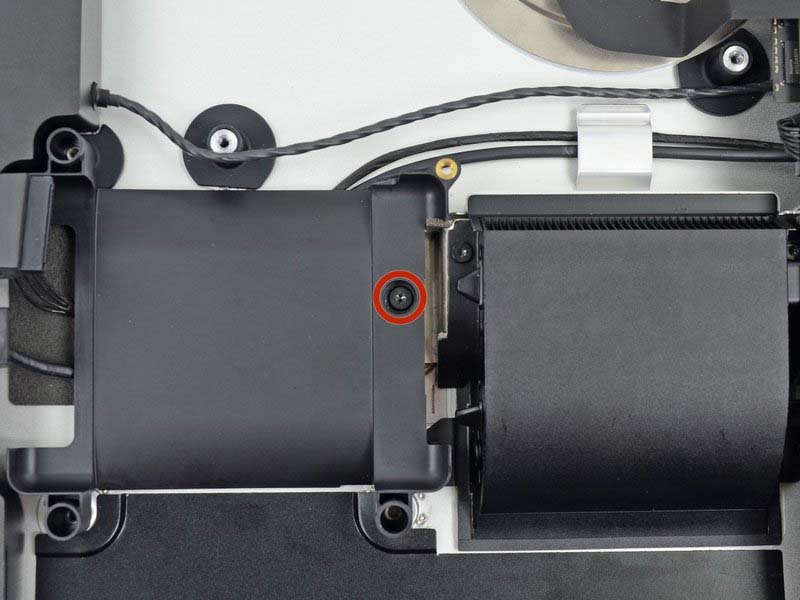

Bước 48: Tháo vít khay ổ cứng

Tháo 1 vít T10 dài 7.2 mm giữ khay ổ cứng.

Bước 49: Gỡ khay ổ cứng

Nhấc khay ra khỏi khung máy.

Bước 50: Ngắt dây loa trái

Dùng spudger đẩy hai bên đầu dây loa trái để gỡ ra.

Bước 51: Tháo dây loa khỏi kẹp giữ

Nhấc dây loa trái lên khỏi chốt giữ trong khung máy.

Bước 52: Tháo dây SATA khỏi kẹp

Tương tự, nhấc dây SATA ra khỏi chốt giữ.

Bước 53: Gỡ dây camera iSight

Dùng nhíp bật khung giữ kim loại rồi rút dây ra khỏi socket.

Bước 54: Bóc miếng che đầu ăng-ten

Dùng spudger lật miếng che nếu cần để lộ đầu nối ăng-ten.

Bước 55: Ngắt 4 đầu nối ăng-ten

Dùng spudger gỡ 4 đầu nối ăng-ten khỏi card AirPort/Bluetooth. Ghi nhớ vị trí.

Bước 56: Ngắt dây jack tai nghe

Dùng spudger gỡ đầu nối dây jack tai nghe khỏi socket.

Bước 57: Tháo vít ống thoát nhiệt

Tháo 2 vít T8 dài 6.3 mm và 2 vít T8 dài 4.7 mm.

Bước 58: Tháo vít giữ bo mạch chủ

Tháo 4 vít T10 dài 7.2 mm giữ bo mạch.

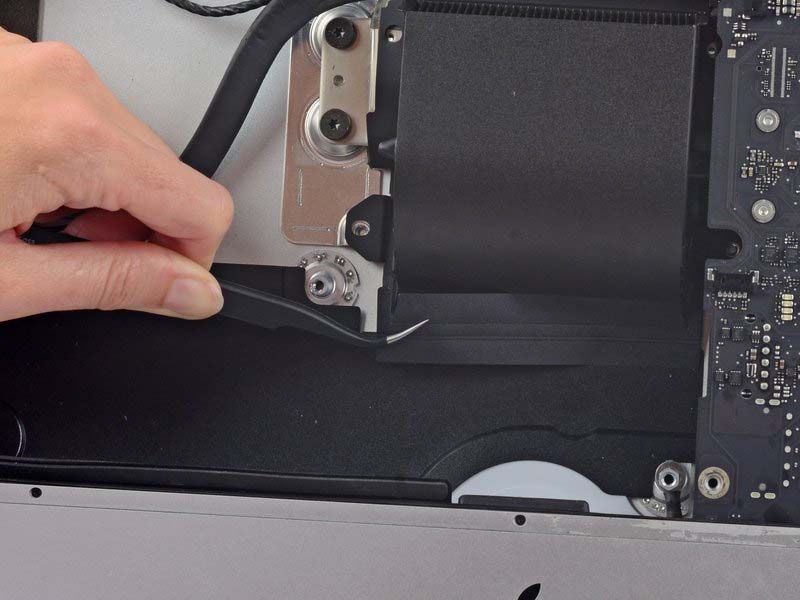

Bước 59: Gỡ băng dính ống thoát nhiệt

Dùng nhíp bóc lớp băng dính che ống thoát khí.

Bước 60: Nghiêng bo mạch ra ngoài

Nâng phần trên của bo mạch ra khỏi khung.

Bước 61: Lấy bo mạch ra

Nhấc thẳng bo mạch ra. Cẩn thận với các đầu nối và trụ vít.

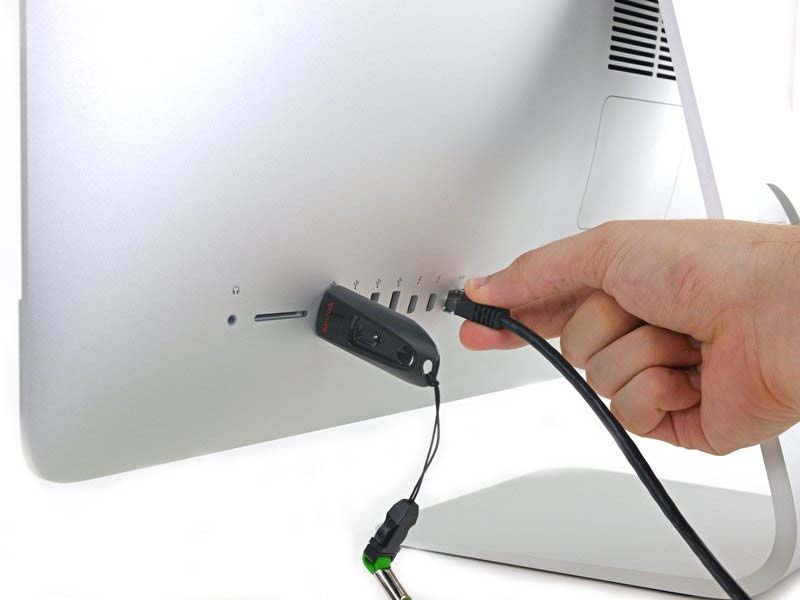

Bước 62: Căn chỉnh lại bo mạch khi lắp lại

Dùng USB hoặc cáp mạng để căn chỉnh chính xác các cổng.

Bước 63: Tháo vít giữ SSD

Tháo vít T8 giữ ổ SSD dạng blade khỏi bo mạch.

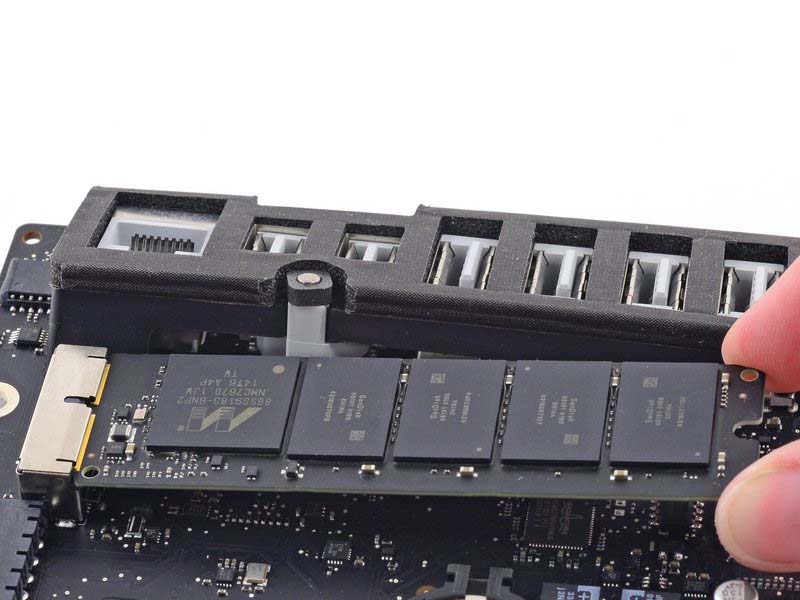

Bước 64: Rút ổ SSD khỏi socket

Nâng nhẹ đầu phải ổ SSD rồi kéo thẳng ra khỏi khe cắm. Như vậy bạn đã hoàn tất việc thay thế ổ SSD dạng blade cho iMac Intel 21.5" EMC 2805!
