Cách Thay Bo Mạch Chính Cho Trạm Sạc Dự Phòng Đơn Giản Nhất

Bài hướng dẫn sau đây Minh Đức PC sẽ giúp bạn Cách Thay Bo Mạch Chính Cho Trạm Sạc Dự Phòng một cách an toàn và chính xác.

Cách thay bo mạch chính cho trạm sạc dự phòng đơn giản nhất

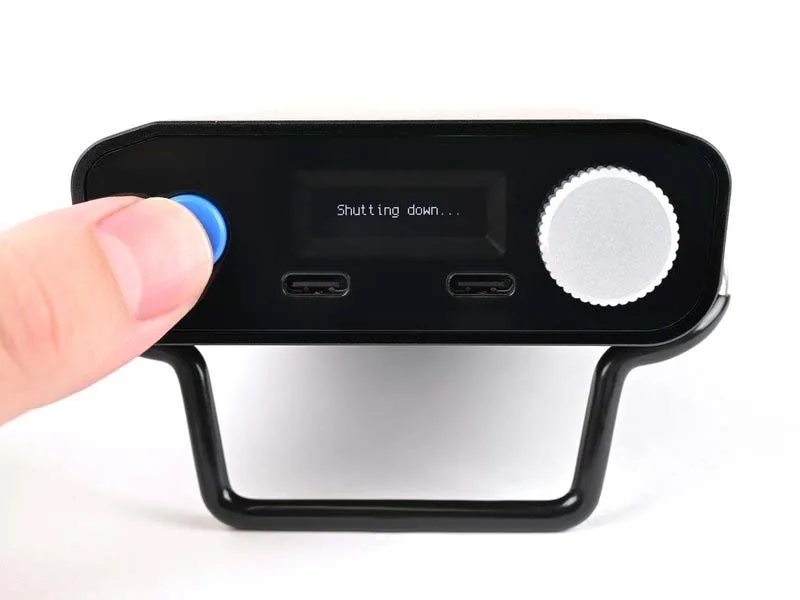

Bước 1: Tắt nguồn trạm sạc

Đảm bảo pin trạm sạc còn dưới 25% trước khi bắt đầu sửa chữa. Pin lithium-ion khi còn đầy nếu bị hỏng có thể gây cháy. Nhấn giữ nút màu xanh dương trong 5 giây để tắt trạm sạc.

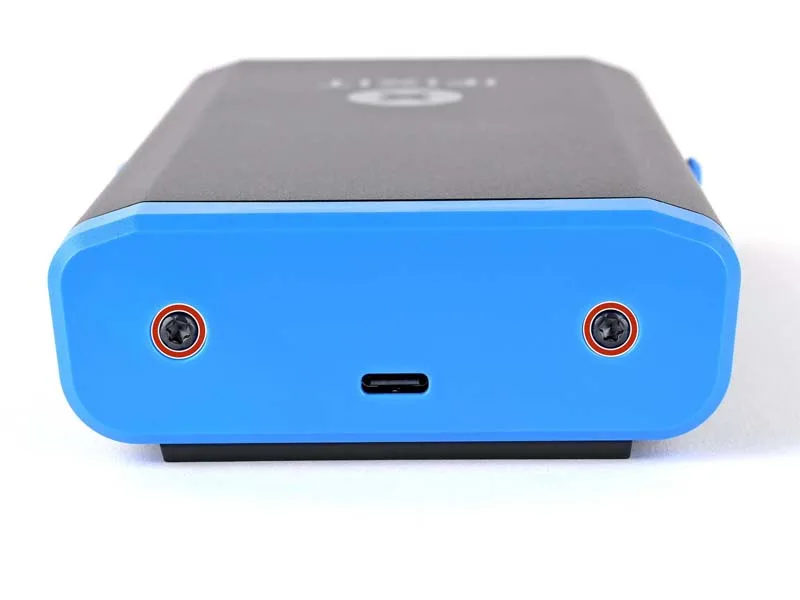

Bước 2: Tháo vít nắp lưng

Trong suốt quá trình sửa chữa, hãy nhớ vị trí từng con vít để lắp lại chính xác. Dùng tua vít Torx T10 để tháo hai vít dài 8 mm giữ nắp lưng.

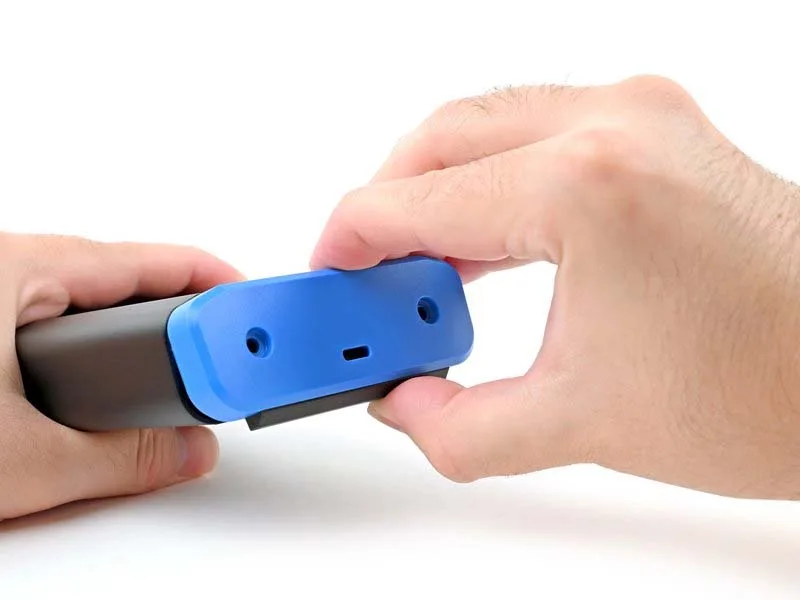

Bước 3: Tháo nắp lưng

Cầm lấy nắp lưng và kéo cạnh dưới về phía bạn. Tháo hẳn nắp lưng ra ngoài.

Lưu ý: Không cố tháo vỏ trong khi pin vẫn còn kết nối, điều này có thể làm hỏng đầu nối pin. Khi lắp lại bạn hãy đưa cạnh trên của nắp lưng vào trước, sau đó ấn cạnh dưới vào đúng vị trí.

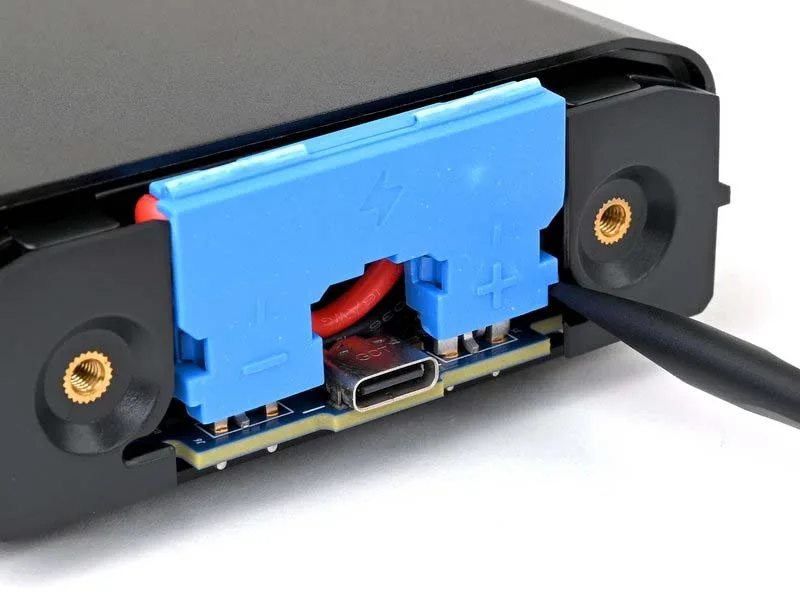

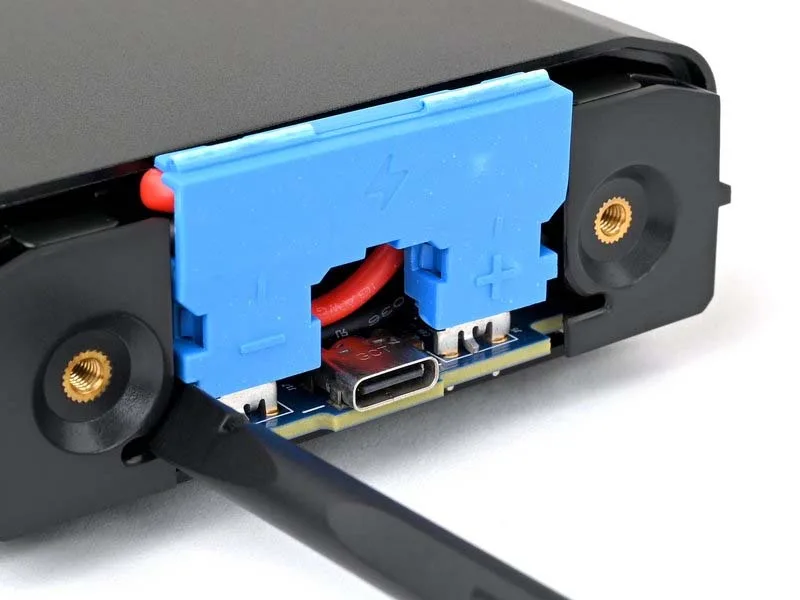

Bước 4: Bẩy đầu nối pin lên

Lưu ý: Không dùng dụng cụ kim loại để tránh nguy cơ giật điện.

Dùng đầu dẹt của cây nhựa spudger chèn vào một trong hai rãnh bên cạnh đầu nối pin (được thiết kế sẵn cho việc này). Bắt đầu nhẹ nhàng bẩy đầu nối lên.

Bước 5: Bẩy đầu nối pin bằng hai bên luân phiên

Lặp lại thao tác bằng cách luân phiên bẩy hai bên của đầu nối để “nhấc dần” ra khỏi hai chốt kim loại, cho đến khi bạn có thể cầm bằng tay. Nếu cần, di chuyển cây spudger để tách đầu nối hoàn toàn. Cẩn thận không đè vào bo mạch kẻo hỏng.

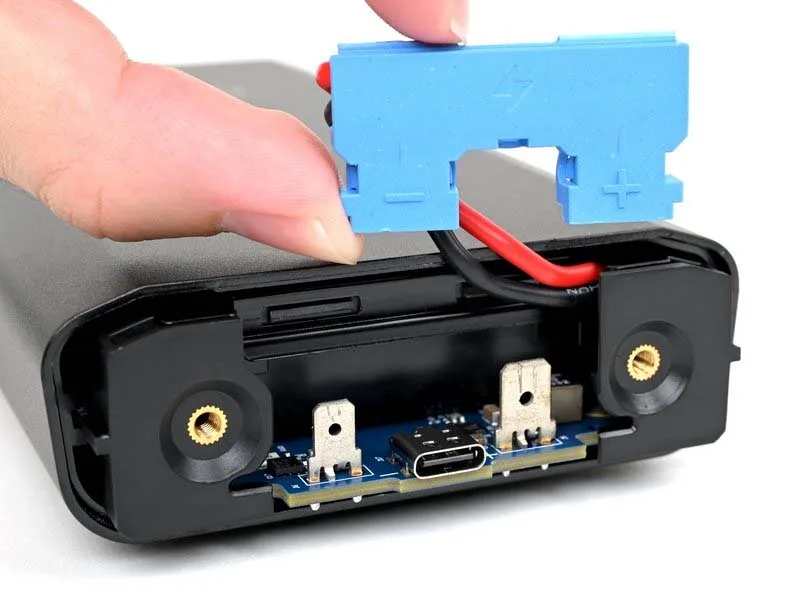

Bước 6: Ngắt kết nối pin

Không được cố giật đầu nối ra, tránh bị thương bởi mép kim loại sắc bén của vỏ máy. Nếu đầu nối chưa rời ra dễ dàng, tiếp tục dùng spudger để nới lỏng. Khi đủ lỏng, cầm hai bên đầu nối và kéo thẳng lên để rút ra.

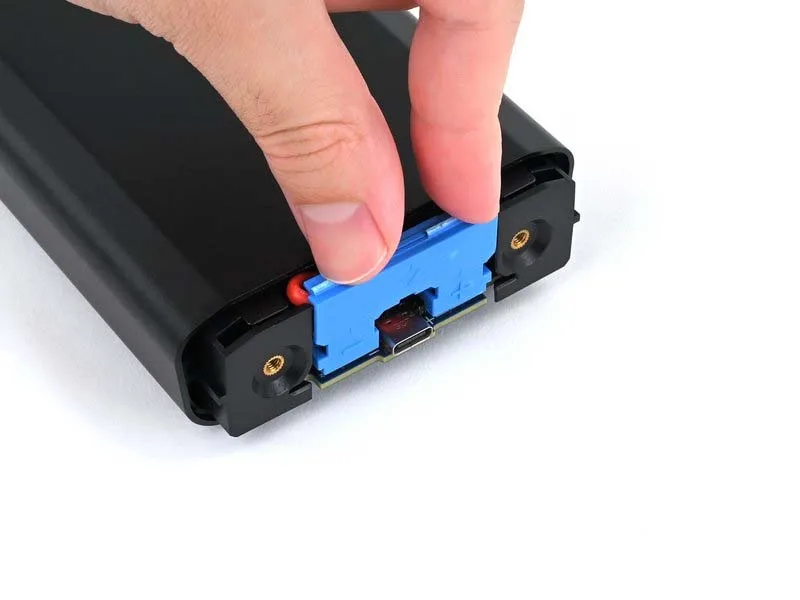

Bước 7: Cách kết nối lại pin khi lắp ráp

Cố định dây phía sau đầu nối, sao cho mặt có ký hiệu (+) và (–) quay ra ngoài.

Căn đầu nối sao cho bên âm (–) nằm bên trái cổng USB-C, bên dương (+) ở bên phải. Trượt đầu nối vào chốt kim loại và ấn mạnh cho đến khi khớp chặt.

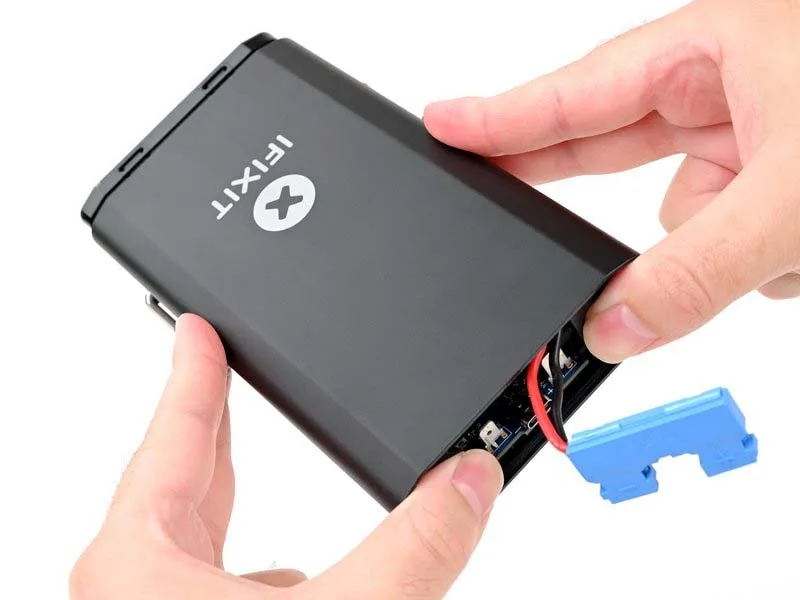

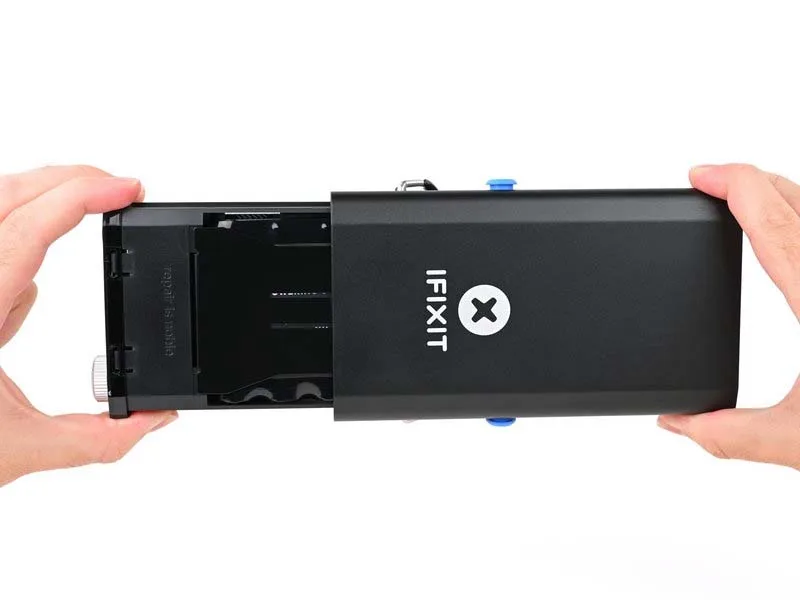

Bước 8: Đẩy khung máy ra khỏi vỏ

Đặt ngón tay vào các lỗ bắt vít phía sau và đẩy nhẹ khung máy ra khỏi vỏ ngoài.

Bước 9: Rút hoàn toàn khung ra khỏi vỏ

Kéo toàn bộ khung ra khỏi vỏ, cẩn thận không để dây đầu nối pin bị vướng.

Khi lắp lại: Đảm bảo pin đã ngắt kết nối trước khi trượt khung vào vỏ, nếu không sẽ làm hỏng đầu nối. Lắp đầu có đầu nối pin vào phần vỏ gần chân đế trước, rồi đẩy phần còn lại vào.

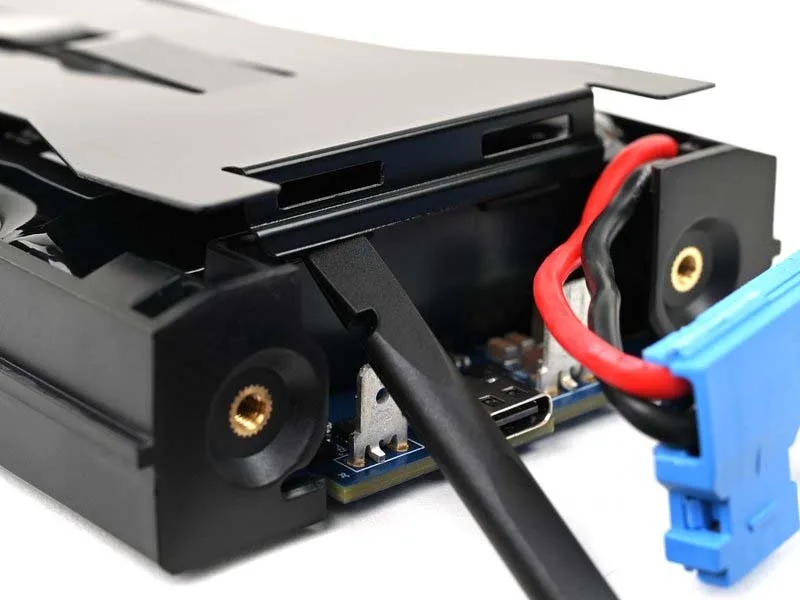

Bước 10: Tháo nắp kim loại che pin

Dùng đầu dẹt của spudger hoặc móng tay sạch để bẩy mép nắp kim loại gần đầu nối pin lên.

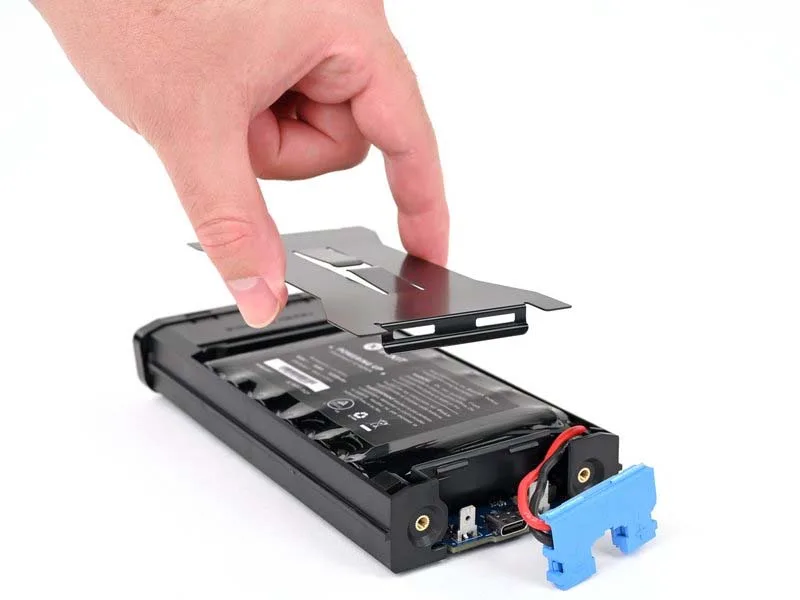

Bước 11: Tháo nắp kim loại ra

Nắp này giúp cố định pin. Khi tháo ra, pin có thể rơi ra, cần thao tác cẩn thận.

Khi lắp lại: Cài mép ngắn không có khe vào phía trước (gần màn hình hiển thị). Ấn mạnh mép đối diện cho đến khi kêu "cạch" là khớp.

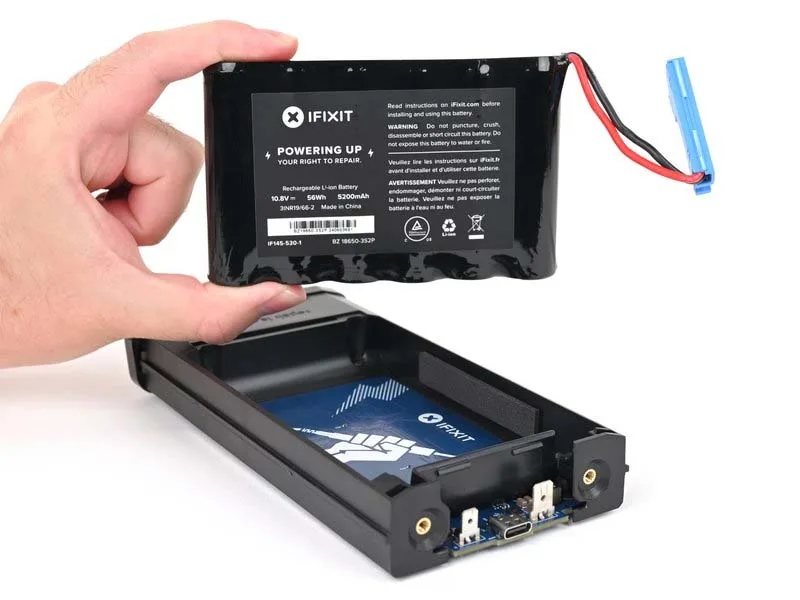

Bước 12: Tháo pin

Tháo pin ra khỏi khung.

Lưu ý: Khi lắp lại, không kết nối lại pin trước khi lắp xong vỏ máy. Nếu không, đầu nối pin có thể bị hỏng.

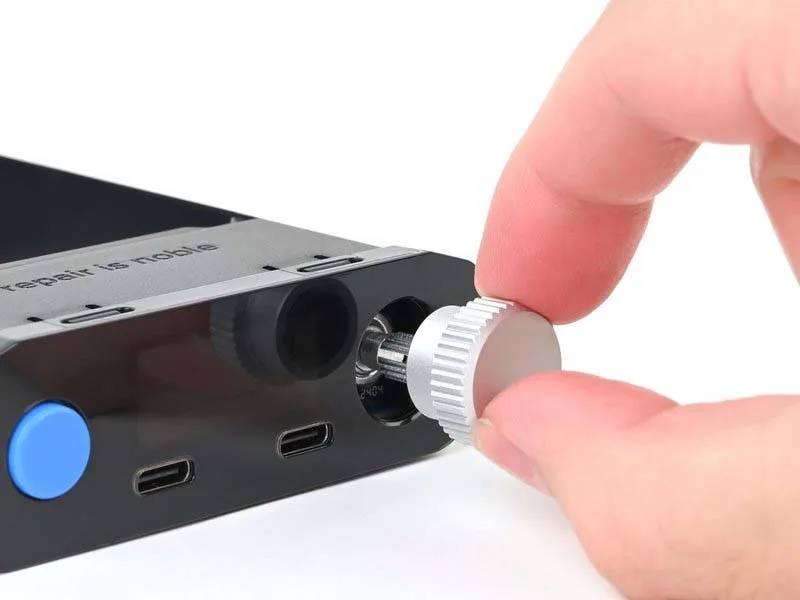

Bước 13: Tháo núm vặn (nút xoay)

Kéo thẳng núm xoay màu bạc ra khỏi bảng điều khiển phía trước.

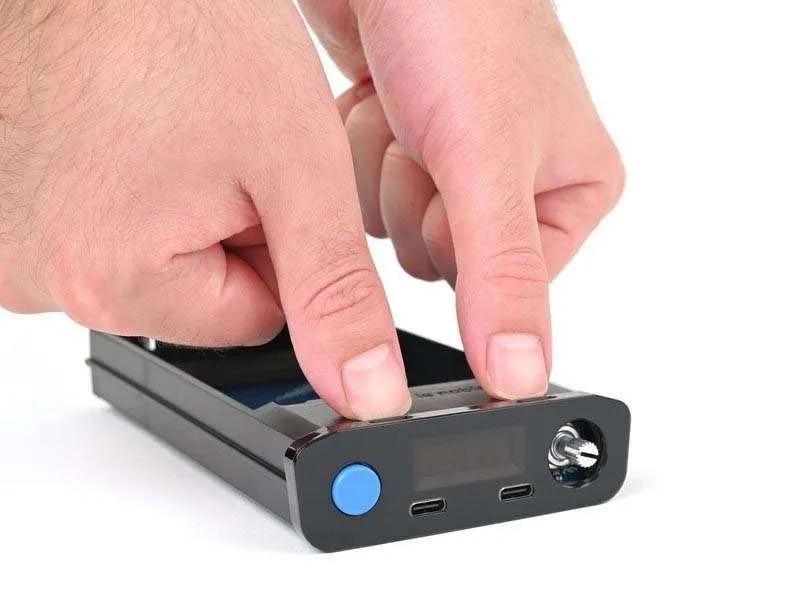

Bước 14: Tháo bảng điều khiển phía trước

Dùng ngón tay ấn hai chốt giữ bảng điều khiển. Chỉ ấn vào các chốt phía sau bảng, không ấn qua khe phía trên. Vừa ấn các chốt xuống, vừa đẩy bảng điều khiển về phía trước để tháo ra.

Khi lắp lại: Cài cạnh dưới của bảng điều khiển vào trước, sau đó ấn cạnh trên cho đến khi nghe tiếng khớp. Đảm bảo hai cổng USB-C lọt đúng vào khe trên bảng điều khiển, không bị kẹt bên dưới.

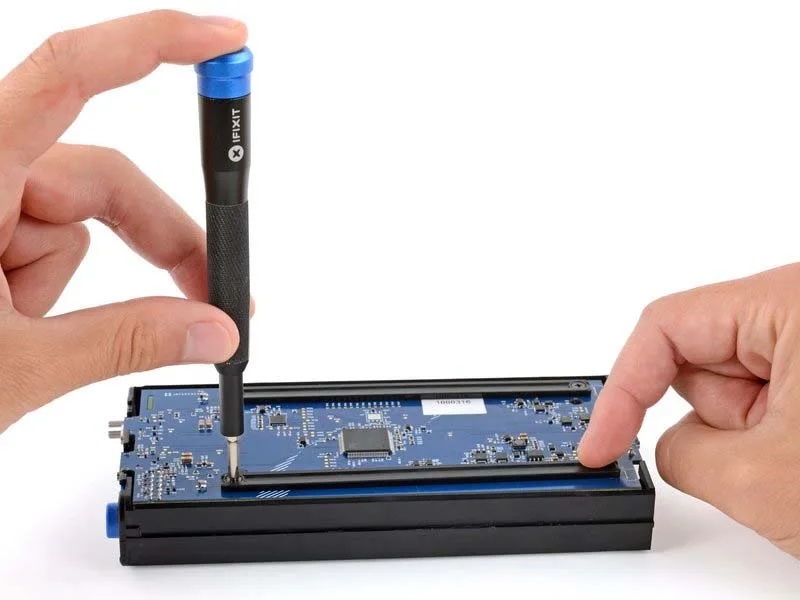

Bước 15: Tháo giá đỡ bo mạch chính

Lật ngược trạm sạc lại. Dùng tua vít Phillips tháo bốn vít dài 6 mm giữ hai giá đỡ bo mạch chính. Khi tháo vít cuối cùng, giữ chặt giá đỡ để nó không đập vào bo mạch và làm hỏng linh kiện nhỏ sau đó tháo cả hai giá đỡ bo mạch chính ra.

Khi lắp lại: Đảm bảo mép vát của lỗ bắt vít hướng lên trên.

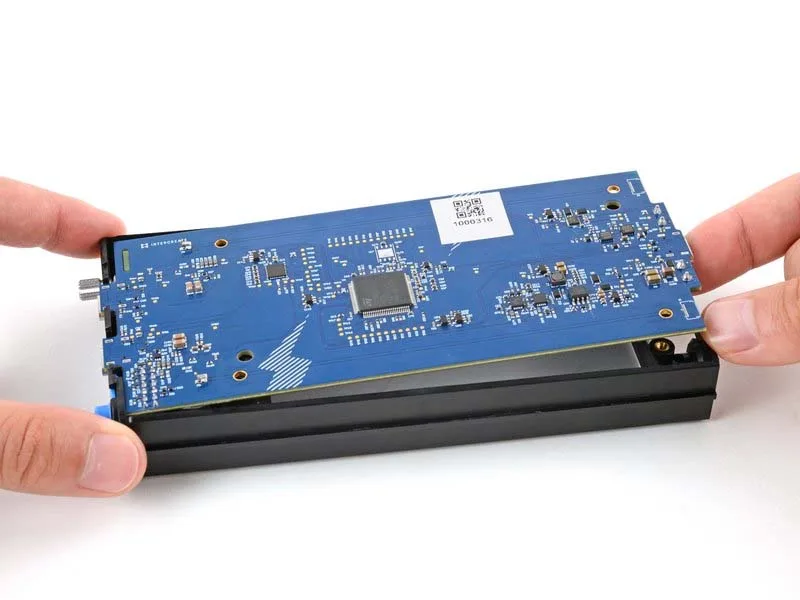

Bước 16: Nhấc nhẹ bo mạch chính

Dùng ngón tay nâng nhẹ bo mạch từ cổng USB-C lên, đủ để bạn có thể cầm được hai bên bo mạch.

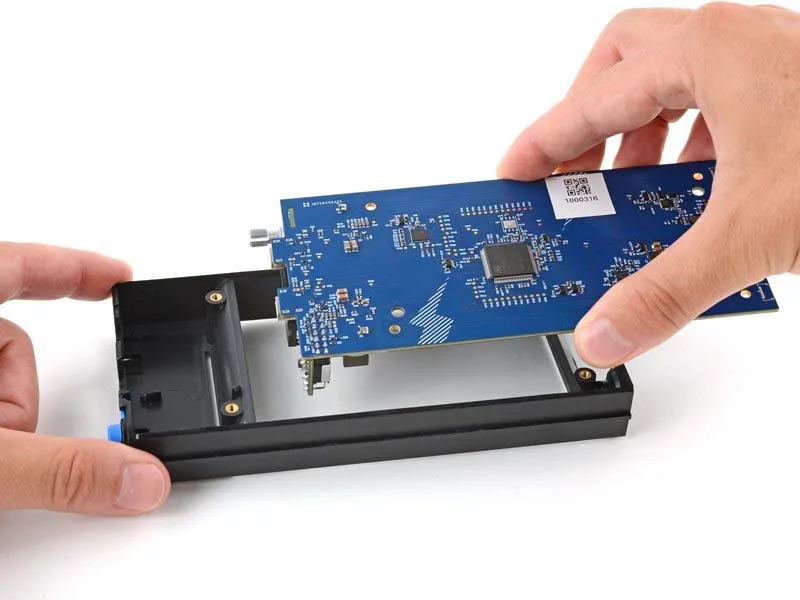

Bước 17: Tháo bo mạch chính

Một tay giữ chặt khung máy tay còn lại cầm vào phần giữa của bo mạch.

Nhấc thẳng lên và kéo ra khỏi màn hình, luồn núm vặn qua khe để tháo hoàn toàn.

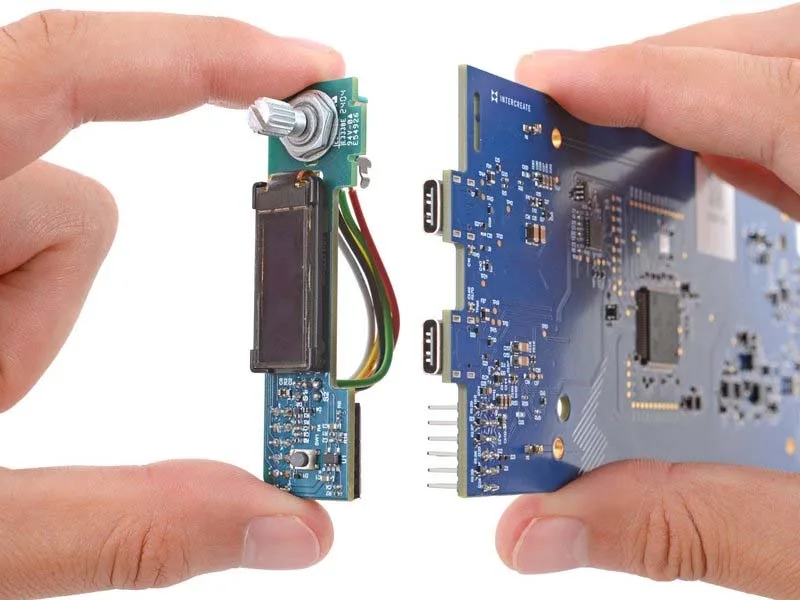

Bước 18: Tháo bo mạch giao diện (UI board)

Bo mạch chính được kết nối với bo mạch giao diện bằng các chốt dài. Một tay giữ bo mạch chính, không tì mạnh lên mặt bàn tránh làm hỏng linh kiện. Tay còn lại cầm hai bên của bo mạch giao diện, kéo thẳng ra khỏi bo mạch chính. Giữ hai bo mạch vuông góc khi tháo để tránh cong chốt.

Khi lắp lại: Căn đúng phía không có socket để khớp vào khe trên bo mạch chính. Nếu không đúng, bo mạch giao diện sẽ không gắn chặt được.

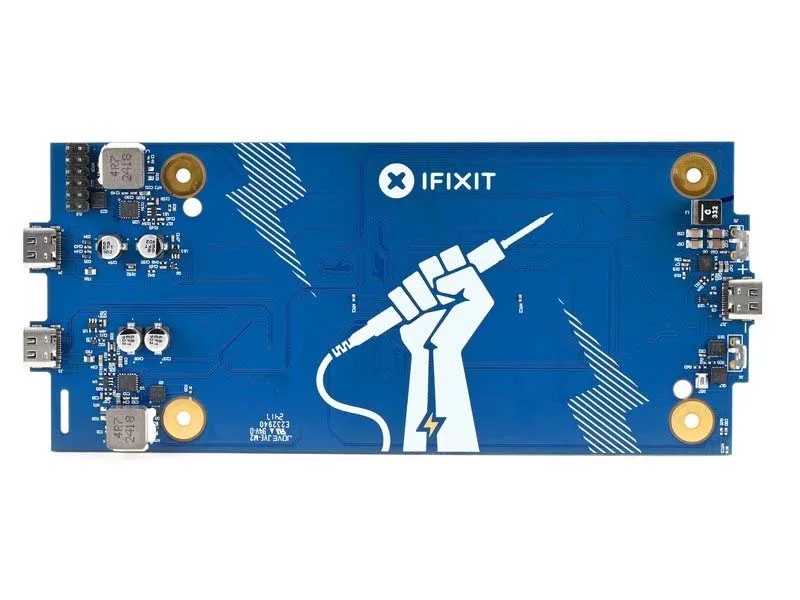

Bước 19: Chỉ còn lại bo mạch chính

Sau khi hoàn thành các bước trên, bo mạch chính đã được tháo rời hoàn toàn và bạn có thể thay thế nó bằng bo mạch mới.
